007-4279-001DEU

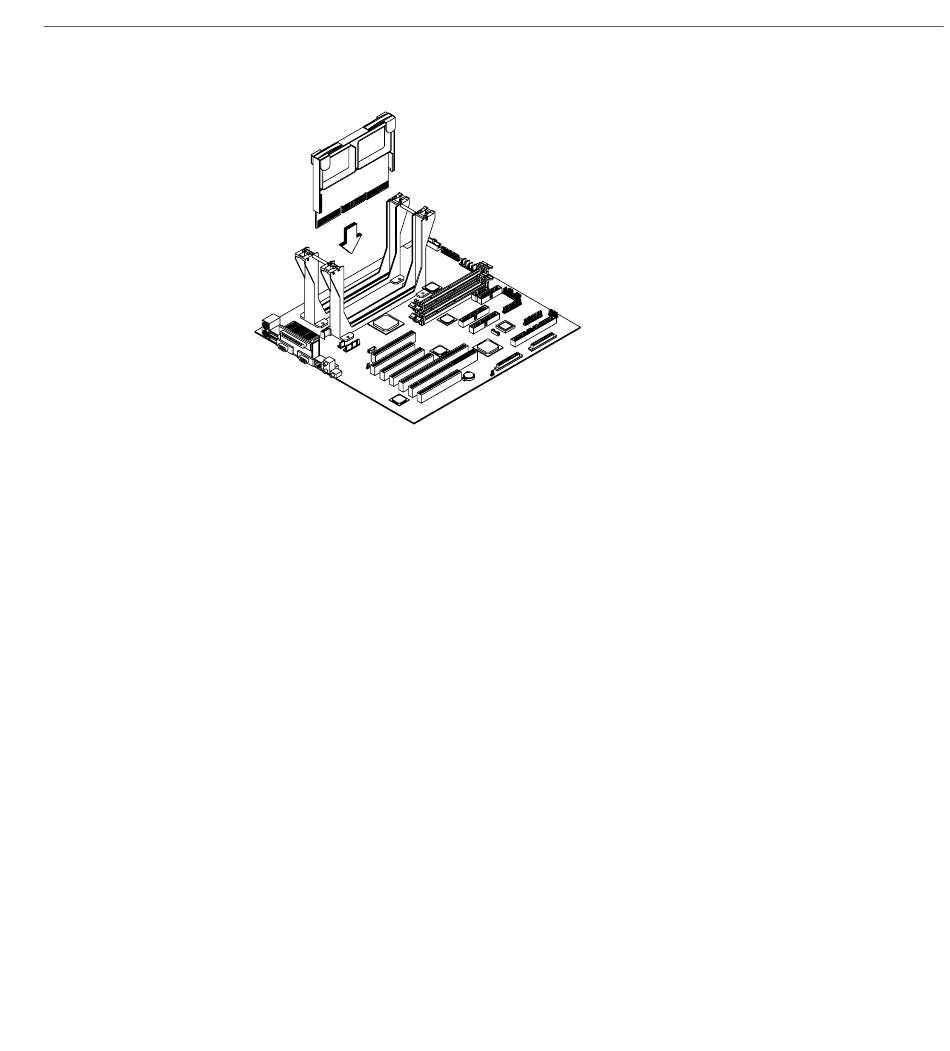

Abbildung 3-10 Abschlussplatine
3. Drücken Sie die Halterungsblende zur Sicherung der Abschlussplatine nach unten,
bis sie in der Halterung einrastet.
4. Die Halterungsblende kann nur in einer bestimmten Position angebracht werden.
Die Stiele des Halterungsmechanismus sowie die Halterungsblende sind mit O und
OO markiert. Richten Sie zunächst das O auf der Blende am O auf der Halterung
aus, verhaken Sie die Teile, setzen Sie dann die mit OO gekennzeichnete Seite auf
die Halterung auf, und vergewissern Sie sich, dass die Seiten sicher miteinander
verbunden sind.
Wenn Sie die Abschlussplatine entfernen möchten, gehen Sie wie folgt vor:
1. Lösen Sie die Halterungsblende.
2. Klappen Sie beide Plastiklaschen der Abschlussblende nach oben. Dadurch wird die
Abschlussplatine vom Steckplatz gelöst.
3. Ziehen Sie die Abschlussplatine nach oben heraus.
Installation von Systemkomponenten
83
