INSTALLATION
MONTAGE

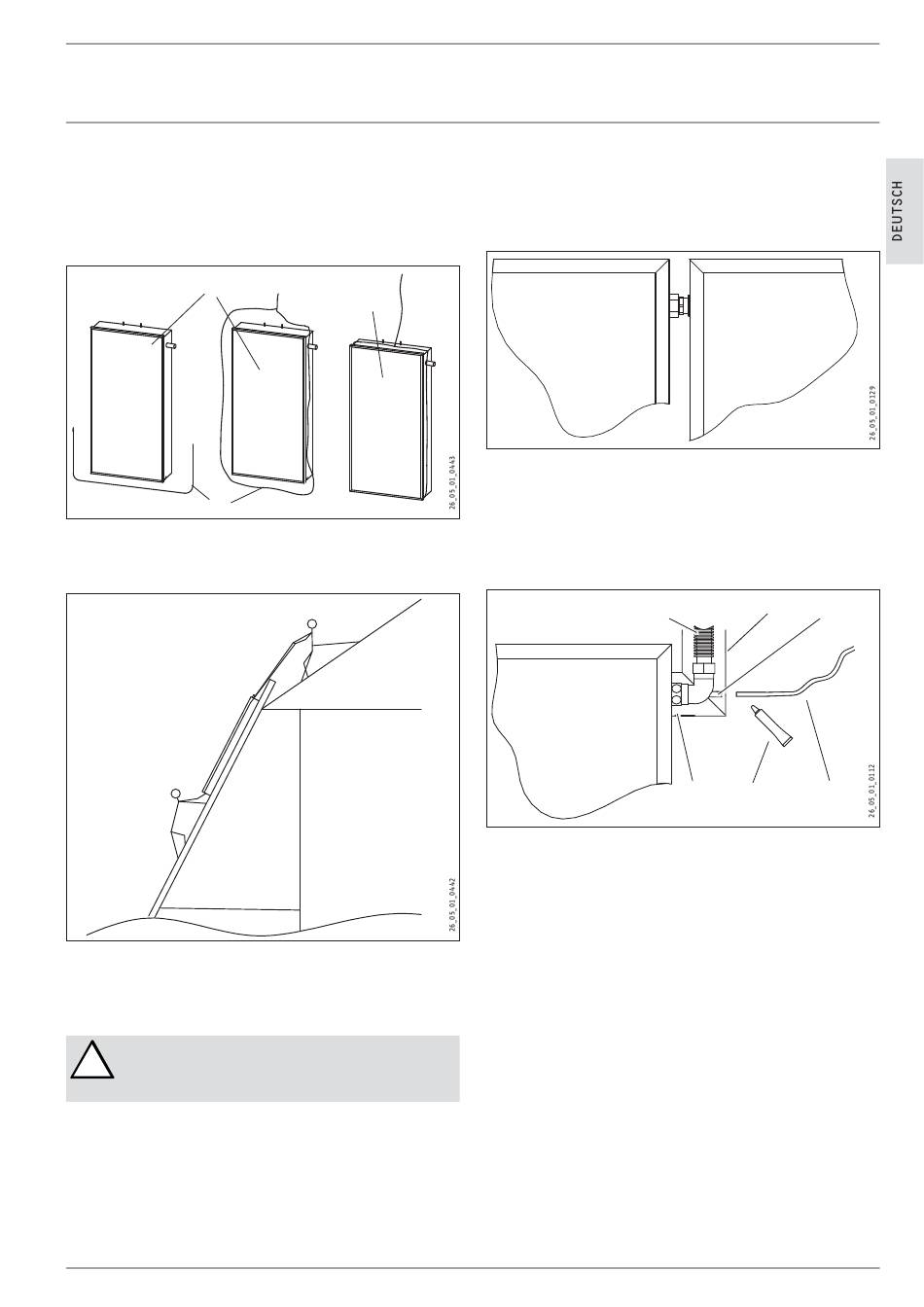

10.2 Transport auf das Dach
Sie können den Kollektor über eine Leiter auf das Dach ziehen.
Legen Sie dazu ein Seil um den Kollektorrahmen.
Befestigen Sie das Seil nicht an den Kollektoranschlüssen!
2
1
1 Seil
2 Kollektor
10.3 Befestigung des Kollektors
Montieren Sie den Kollektor gemäß der Installationsanleitung des
verwendeten Befestigungssystems.
Falls starke Sonneneinstrahlung vorliegt, sollten Sie
!
die Kollektoren vor der Inbetriebnahme mit lichtun-
durchlässigem Material abdecken.
WWW.STIEBEL-ELTRON.COM
10.4 Kollektoranschlüsse verbinden
Verbinden Sie die Kollektoren. Auf der linken Seite verfügt der
Kollektoranschluss über ein Außengewinde, auf der rechten Seite
ist der Kollektoranschluss mit einer Überwurfmutter versehen.
1
2
10.5 Kollektortauchhülse montieren
Die korrekte Anbindung des Kollektorfühlers ist für die einwand-
freie Funktion der Solaranlage von entscheidender Bedeutung.
Montieren Sie die Kollektortauchhülse am Kollektorvorlauf, der
wärmsten Stelle des Kollektorfeldes.
1 Dachdurchführung (Wellrohrschlauch)
2 Wärmedämmung
3 Kollektortauchhülse
4 Verschraubung
5 Wärmeleitpaste
6 Temperaturfühler
Streichen Sie den Kollektorfühler der Regelung mit Wärmeleit-
»
paste ein.
Schieben Sie den Kollektorfühler bis zum Anschlag in die Kol-
»
lektortauchhülse.
Fixieren Sie die Fühlerleitung, zum Beispiel mit Kabelbindern.
»
Jedes Verdrehen und Nachrichten der montierten Anschlüsse ist
unzulässig.
1
2
3
4
6
5
SOL 27 BASIC |
9
