INSTALLAZIONE
MONTAGGIO
10.6 Protezione anti-fulmine
Se l'edificio dispone già di un parafulmine la scatola del collettore,
i telai di montaggio e le tubazioni devono essere connessi ai
dispositivi di protezione da fulmini già presenti.
10.6.1 Protezione da fulmini della scatola del collettore
Connettere il collettore tramite i dispositivi a vite presenti
nell'impianto parafulmine. Utilizzare per ciascun collettore 2 viti
autofilettanti Ø 6,3 mm in acciaio inox.

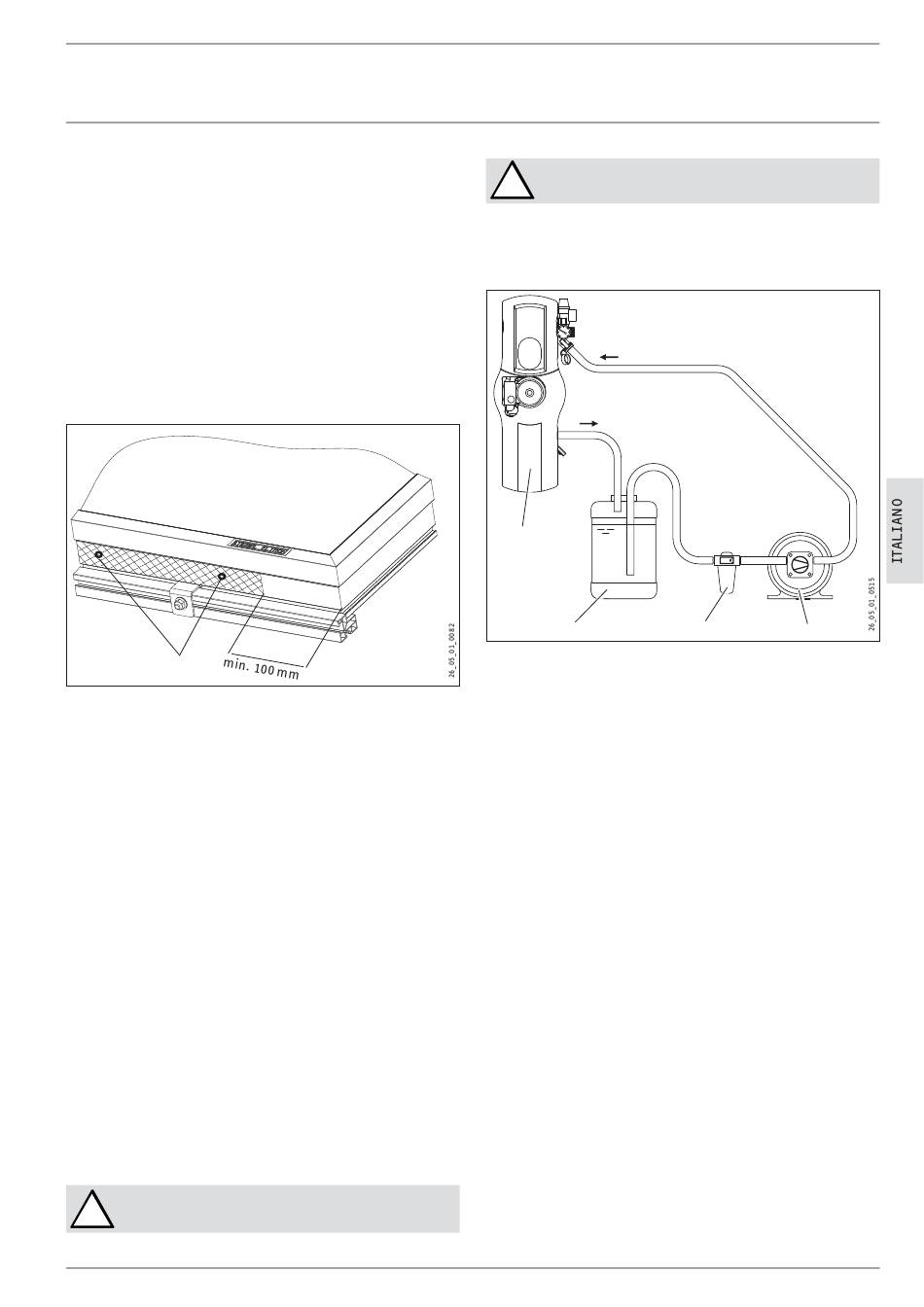

Praticare i fori (Ø 5 mm). Posizione i fori sul lato frontale del
»
correttore nella zona tratteggiata nella figura. mantenere quando
si praticano i fori una distanza di almeno 00 mm dall'angolo della
scatola del connettore.
1
1 Fori (Ø 5 mm)
10.6.2 Protezione dai fulmini del telaio di montaggio
Collegare il telaio di montaggio tramite accordi aviti o giunti ai
»
dispositivi anti fulmine.
10.6.3 Protezione antifulmine delle tubature
Connettere la tubazione vicino del collettore (sopra il tetto) con
»
fascette per tubi all'impianto anti fulmine (attenzione al pericolo
di corrosione).
10.7 Collegamento equipotenziale
Collegare i tubi secondo le direttive vigenti con il collegamento
»
e equipotenziale.
Tutte le tubazioni devono essere collegate per via breve con il
collegamento equipotenziale dell'edificio.
10.8 Vaso di espansione
Impostare il serbatoio per la compensazione della pressione su
»
una pressione iniziale di 0,3 MPa (3 bar).
10.9 Lavaggio delle tubazioni
Prima di allacciare i collettori lavare a fondo l'impianto di tubi
installato nell'edificio per impedire che rimangano nell'impianto
corpi estranei.
Lavare l'impianto con acqua pulita e non con liquido
!
termo vettore.
WWW.STIEBEL-ELTRON.COM
Fare attenzione che non vi sia pericolo di gelo quando
!
si lava impianto con acqua.
Utilizzare per il lavaggio dell'impianto una pompa potente con
una pressione di lavoro di circa 0,4 MPa (4 bar).
In alternativa è possibile usare una pompa da trapano.
1
2
1 Installazione solare compatta
2 Liquido del termovettore
3 Filtro
4 Pompa di riempimento
Possibile procedura:
Dell'acqua tramite il rubinetto KFE che si trova sotto il manometro.
»
Dell'acqua tramite il rubinetto KFE che si trova sotto il misuratore
»
di portata.
Collegare la mandata solare e il ritorno solare con un tubo di
»
gomma. In questo modo si sostituisce la linea del collettore che
verrà connessa soltanto successivamente. Con questa procedura
si impedisce che sporcizia presente nei tubi del collettore
vengano trascinati con il lavaggio.
Chiudere la valvola di regolazione presente sulla stazione
»
solare portando in posizione orizzontale il taglio della vite di
regolazione della portata (sopra l'indicatore della portata)
In questo modo viene garantito che l'intero impianto venga
coinvolto nel lavaggio.
Disattivare il freno di gravità portando il rubinetto a sfera in
»
posizione 45°.
Chiudere i rubinetti di chiusura di fronte ai disaeratori.
»
Eseguire il lavaggio dei tubi per almeno 15 minuti.
»
Una volta concluso il lavaggio aprire la valvola di regolazione
»
presente sulla stazione solare portando in posizione verticale il
taglio della vite di regolazione della portata (sopra l'indicatore
della portata).
Rimuovere il tubo utilizzato per sostituire la linea del collettore
»
e lasciare svuotare le tubazioni.
3
4 4 4 4 4 4 4 4 4 4
