INSTALLATION
MONTAGE
10.6 Paratonnerre
Si une installation de protection contre la foudre est déjà disponible
sur le bâtiment, le boîtier du capteur, le cadre de montage et les
conduites de tuyauterie doivent être connectés à ces dispositifs
de protection anti-foudre.
10.6.1 Protection anti-foudre du boîtier de capteur
Intégrez le capteur à l'installation de protection anti-foudre par
des dispositifs à vis. Utilisez pour chaque capteur deux vis Parker
Ø 6,3 mm en acier inoxydable.

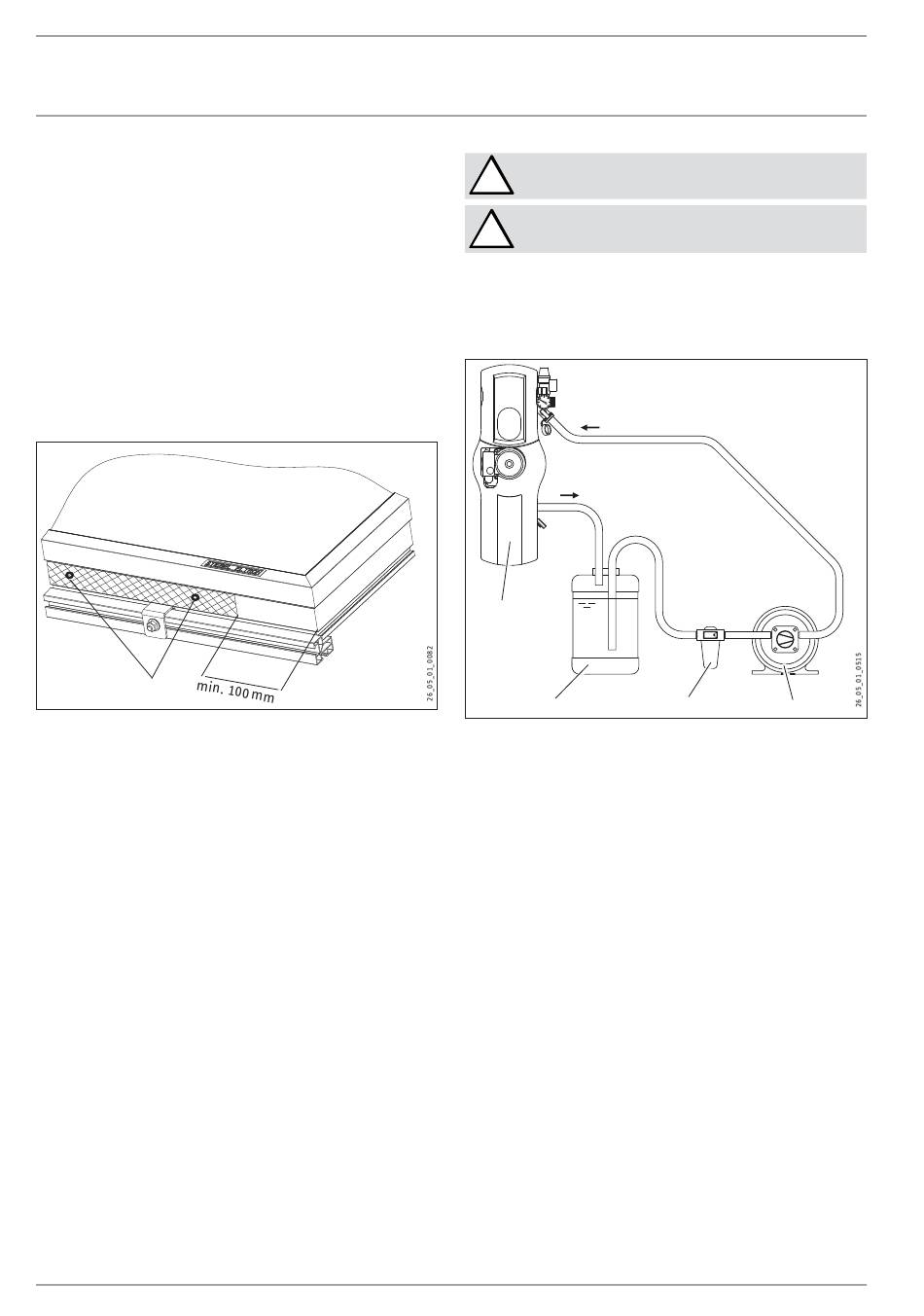

Percez des trous de Ø 5 mm. Placez les trous en bas de la face
»
avant du capteur dans la zone hachurée sur la figure ci-après.
Maintenez un écart de 100 mm au moins par rapport à l'angle
du boîtier de capteur pour percer les trous.
1
1 Trous percés (Ø 5 mm)
10.6.2 Protection anti-foudre du cadre de montage
Reliez le cadre de montage aux dispositifs de protection anti-
»
foudre par des connexions à vis ou de jonction par serrage.
10.6.3 Protection anti-foudre de la conduite
Raccordez la conduite à proximité immédiate du capteur (sur
»
le toit) à l'installation de protection contre la foudre à l'aide
de colliers de serrage, tout en veillant au risque de corrosion.
10.7 Équipotentialité
Reliez l'installation de tuyauterie au dispositif d'équipotentialité
»
conformément aux prescriptions en vigueur.
Toutes les conduites doivent être reliées au plus court au dispositif
d'équipotentialité du bâtiment.
10.8 Vase d'expansion
Réglez le vase d'expansion sur une pression d'alimentation de
»
0,3 MPa (3 bars).
10.9 Rinçage des conduites de tuyauterie
Avant de procéder au raccordement aux capteurs, rincez
soigneusement à l'eau le système de tuyauterie installé dans
le bâtiment afin qu'aucun corps étranger ne subsiste dans
l'installation.
42
| SOL 27 BASIC
Rincez l'installation avec de l'eau potable et non avec
!
le fluide caloporteur.
Veillez à des conditions météorologiques sans gel
!
lorsque vous rincez l'installation à l'eau.
Utilisez une pompe performante avec une pression de service de
0,4 MPa (4 bars) environ pour le rinçage.
En alternative, vous pouvez utiliser une pompe entraînée avec
une perceuse.
1
2
1 Installation compacte solaire
2 Fluide caloporteur
3 Filtre
4 Pompe de remplissage
Procédure possible :
Raccordez l'arrivée d'eau au robinet KFE (robinet de contrôle,
»
remplissage et vidange) en aval du manomètre.
Raccordez la sortie d'eau au robinet KFE en aval du débitmètre.
»
Raccordez le départ du système solaire et son retour à un tuyau
»
d'eau. Vous remplacez ainsi le tronçon de capteur qui sera
intégré ultérieurement. Ceci évite que des impuretés pénètrent
dans les tuyauteries du capteur lors du rinçage.
Fermez la vanne de réglage de la station solaire en tournant la
»
fente de la vis de réglage du débit (en dessus de l'indicateur de
débit) en position horizontale. Ceci garantit une circulation dans
l'ensemble de l'installation.
Mettez le frein par gravité hors fonction en tournant le robinet
»
à boisseau sphérique à 45°.
Fermez les robinets d'arrêt en amont des purgeurs.
»
Rincez les conduites pendant au moins 15 minutes.
»
Ouvrez la vanne de réglage de la station solaire après le rinçage
»
en tournant la fente de la vis de réglage du débit (en dessus de
l'indicateur de débit) en position verticale.
Retirez le tuyau qui avait remplacé le tronçon de capteur et
»
vidangez les conduites.
3
4
4
4
4
4
4
4
4
4
4
4
