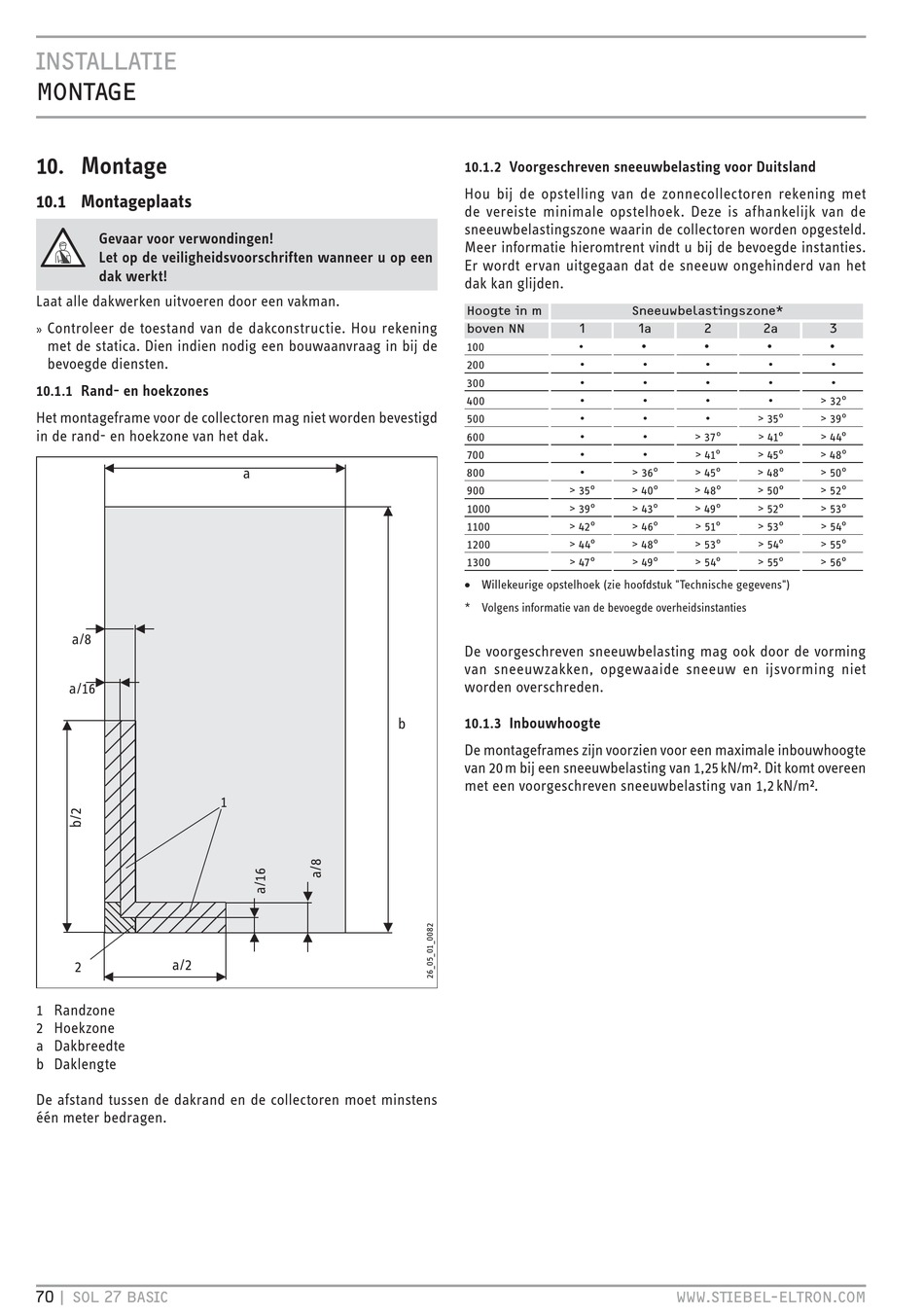

INSTALLATIE
MONTAGE
10. Montage
10.1 Montageplaats
Gevaar voor verwondingen!
Let op de veiligheidsvoorschriften wanneer u op een
dak werkt!
Laat alle dakwerken uitvoeren door een vakman.
Controleer de toestand van de dakconstructie. Hou rekening
»
met de statica. Dien indien nodig een bouwaanvraag in bij de
bevoegde diensten.
10.1.1 Rand- en hoekzones
Het montageframe voor de collectoren mag niet worden bevestigd
in de rand- en hoekzone van het dak.
a/8
a/16
a/2
2
1 Randzone
2 Hoekzone
a Dakbreedte
b Daklengte
De afstand tussen de dakrand en de collectoren moet minstens
één meter bedragen.
70
| SOL 27 BASIC
a
1
10.1.2 Voorgeschreven sneeuwbelasting voor Duitsland
Hou bij de opstelling van de zonnecollectoren rekening met
de vereiste minimale opstelhoek. Deze is afhankelijk van de
sneeuwbelastingszone waarin de collectoren worden opgesteld.
Meer informatie hieromtrent vindt u bij de bevoegde instanties.
Er wordt ervan uitgegaan dat de sneeuw ongehinderd van het
dak kan glijden.
Hoogte in m
boven NN
100
200
300
400
500
600
700
800
900
> 35°
1000
> 39°
1100
> 42°
1200
> 44°
1300
> 47°
x Willekeurige opstelhoek (zie hoofdstuk "Technische gegevens")
* Volgens informatie van de bevoegde overheidsinstanties
De voorgeschreven sneeuwbelasting mag ook door de vorming
van sneeuwzakken, opgewaaide sneeuw en ijsvorming niet
worden overschreden.
10.1.3 Inbouwhoogte
b
De montageframes zijn voorzien voor een maximale inbouwhoogte
van 20 m bij een sneeuwbelasting van 1,25 kN/m². Dit komt overeen
met een voorgeschreven sneeuwbelasting van 1,2 kN/m².
Sneeuwbelastingszone*
1
1a
2
> 37°
> 41°
> 36°
> 45°
> 40°
> 48°
> 43°
> 49°
> 46°
> 51°
> 48°
> 53°
> 49°
> 54°
WWW.STIEBEL-ELTRON.COM
2a
3
> 32°
> 35°
> 39°
> 41°
> 44°
> 45°
> 48°
> 48°
> 50°
> 50°
> 52°
> 52°
> 53°
> 53°
> 54°
> 54°
> 55°
> 55°
> 56°
