INSTALLATION
MONTAGE

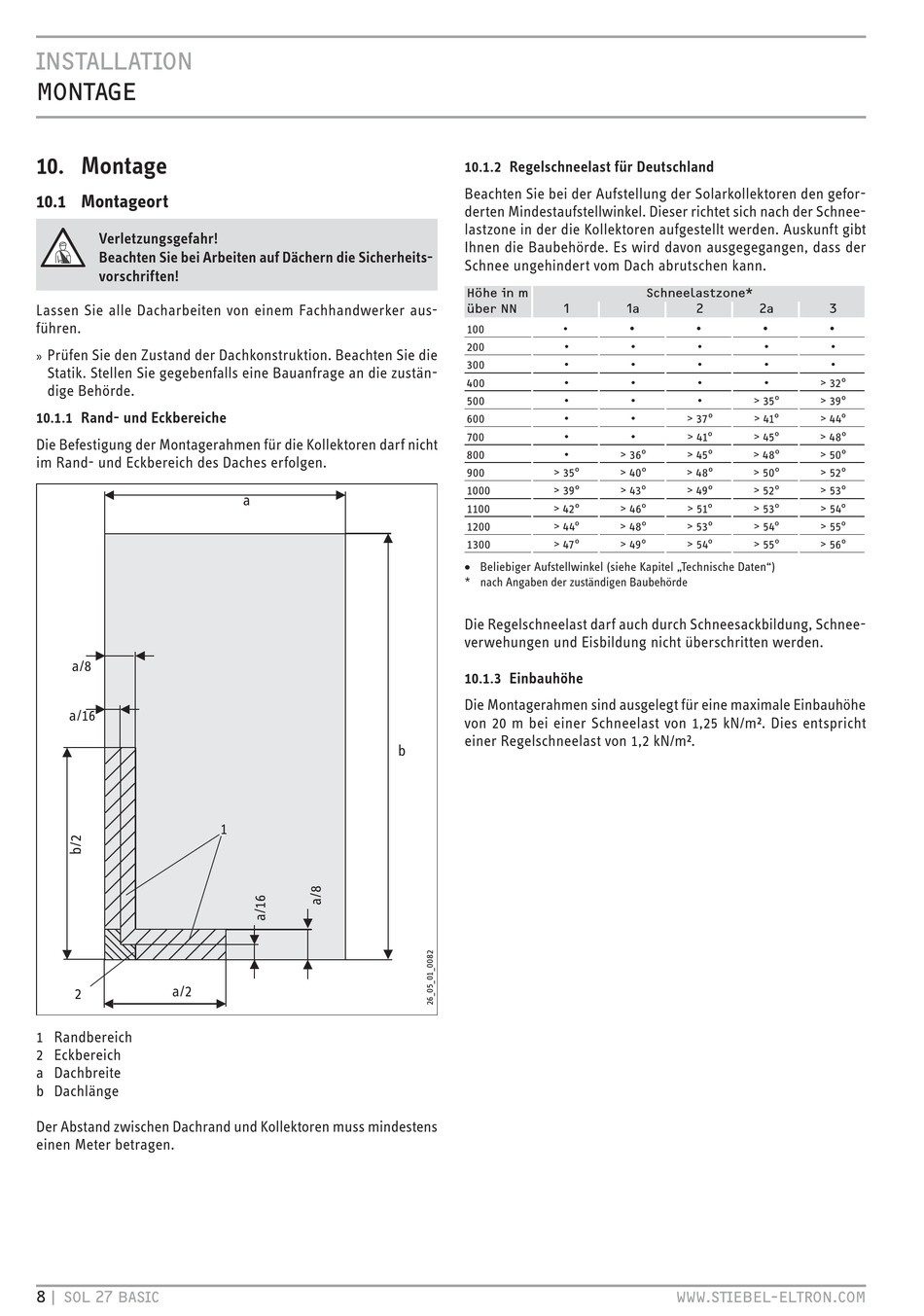

10. Montage
10.1 Montageort
Verletzungsgefahr!
Beachten Sie bei Arbeiten auf Dächern die Sicherheits-
vorschriften!
Lassen Sie alle Dacharbeiten von einem Fachhandwerker aus-
führen.
Prüfen Sie den Zustand der Dachkonstruktion. Beachten Sie die
»
Statik. Stellen Sie gegebenfalls eine Bauanfrage an die zustän-
dige Behörde.
10.1.1 Rand- und Eckbereiche
Die Befestigung der Montagerahmen für die Kollektoren darf nicht
im Rand- und Eckbereich des Daches erfolgen.
a/8
a/16
a/2
2
1 Randbereich
2 Eckbereich
a Dachbreite
b Dachlänge
Der Abstand zwischen Dachrand und Kollektoren muss mindestens
einen Meter betragen.
8
| SOL 27 BASIC
a
1
10.1.2 Regelschneelast für Deutschland
Beachten Sie bei der Aufstellung der Solarkollektoren den gefor-
derten Mindestaufstellwinkel. Dieser richtet sich nach der Schnee-
lastzone in der die Kollektoren aufgestellt werden. Auskunft gibt
Ihnen die Baubehörde. Es wird davon ausgegegangen, dass der
Schnee ungehindert vom Dach abrutschen kann.
Höhe in m
über NN
1
100
200
300
400
500
600
700
800
900
> 35°
1000
> 39°
1100
> 42°
1200
> 44°
1300
> 47°
x Beliebiger Aufstellwinkel (siehe Kapitel „Technische Daten")
* nach Angaben der zuständigen Baubehörde
Die Regelschneelast darf auch durch Schneesackbildung, Schnee-
verwehungen und Eisbildung nicht überschritten werden.
10.1.3 Einbauhöhe
Die Montagerahmen sind ausgelegt für eine maximale Einbauhöhe
von 20 m bei einer Schneelast von 1,25 kN/m². Dies entspricht
einer Regelschneelast von 1,2 kN/m².
b
Schneelastzone*
1a
2
2a
> 35°
> 37°
> 41°
> 41°
> 45°
> 36°
> 45°
> 48°
> 40°
> 48°
> 50°
> 43°
> 49°
> 52°
> 46°
> 51°
> 53°
> 48°
> 53°
> 54°
> 49°
> 54°
> 55°
WWW.STIEBEL-ELTRON.COM
3
> 32°
> 39°
> 44°
> 48°
> 50°
> 52°
> 53°
> 54°
> 55°
> 56°
