INSTALLAZIONE
MONTAGGIO

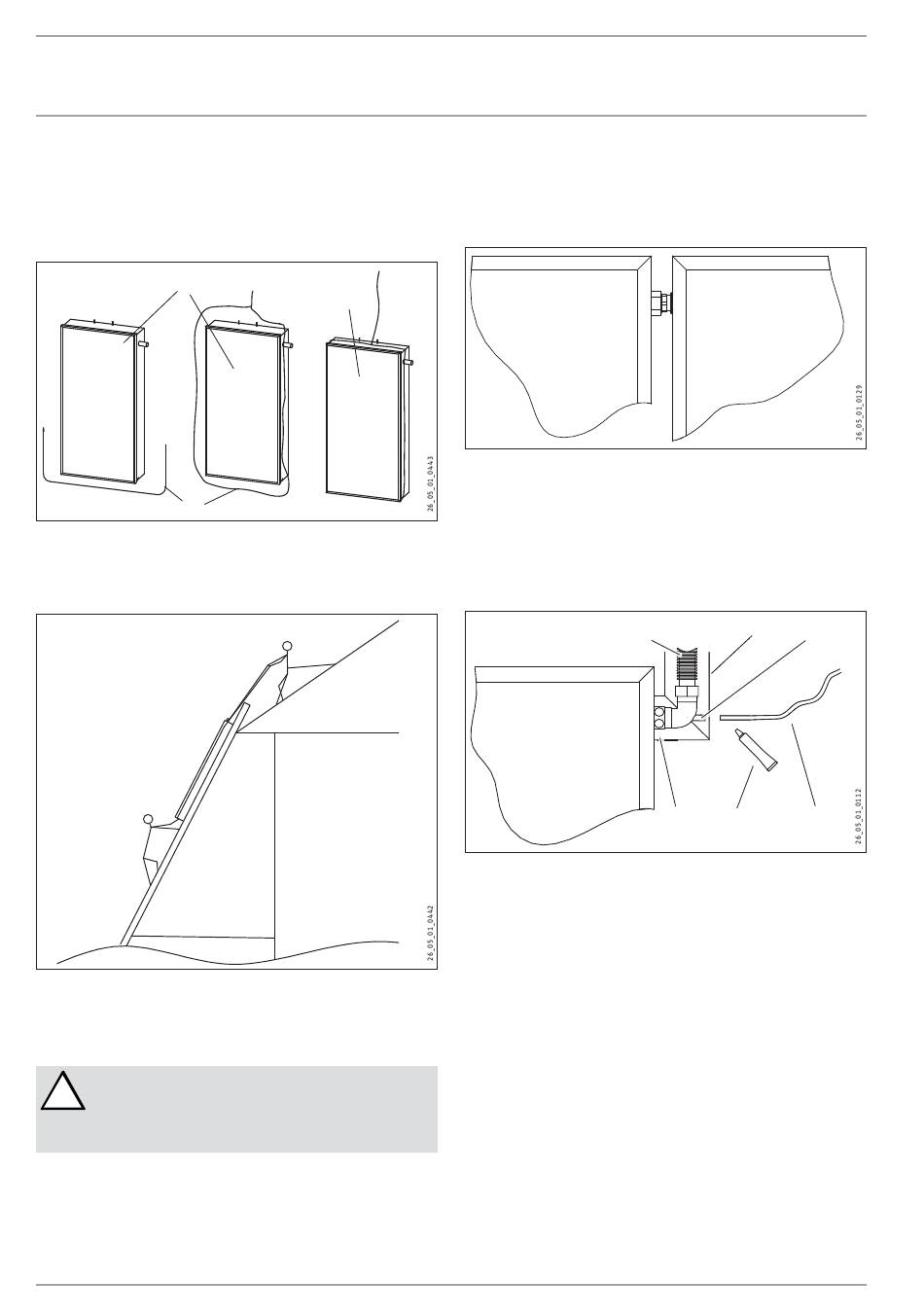

10.2 Trasporto sul tetto
Il collettore può essere tirata sul tetto tramite una scala. Per fare
questa operazione legale la cornice del collettore con una fune.
Non fissare la fune agli attacchi del collettore!
2
1
1 Fune
2 Collettore
10.3 Fissaggio del collettore
Montare il collettore come indicato dall'istruzione di installazione
del sistema di fissaggio adottato.
Nel caso sia presente un'irradiazione solare molto
!
forte, prima della messa in funzione i collettori devono
essere coperti con materiale che non lasci passare la
luce.
56 | SOL 27 BASIC
10.4 Attaccare gli attacchi di collettore
Collegare i collettori. Sul lato sinistro l'attacco del collettore
dispone di una filettatura esterna, sul lato destro l'attacco del
collettore è dotato di un dado per raccordi.
1
2
10.5 Montare la sonda a immersione
La connessione corretta del Sensore del collettore è di importanza
fondamentale per il funzionamento senza problemi dell'impianto
solare.
Montare la sonda a immersione del collettore sulla mandata del
collettore, del punto più caldo del campo collettori.
1 Passaggio tetto (tubo ondulato)
2 Isolamento termico
3 Sonda a immersione del collettore
4 Raccordo a vite
5 Pasta termo conduttiva
6 Sensore temperatura
Spalmare il sensore del collettore del regolatore con pasta termo
»
conduttiva.
Inserire fino alla battuta il sensore del collettore nella sonda
»
immersione.
Fissare i conduttori del sensore ad esempio con fascette per cavi.
»
Non sono consentiti torsioni e aggiustamenti sugli attacchi già
montati.
1 2
3
4
6
5
