INSTALLATIE
MONTAGE

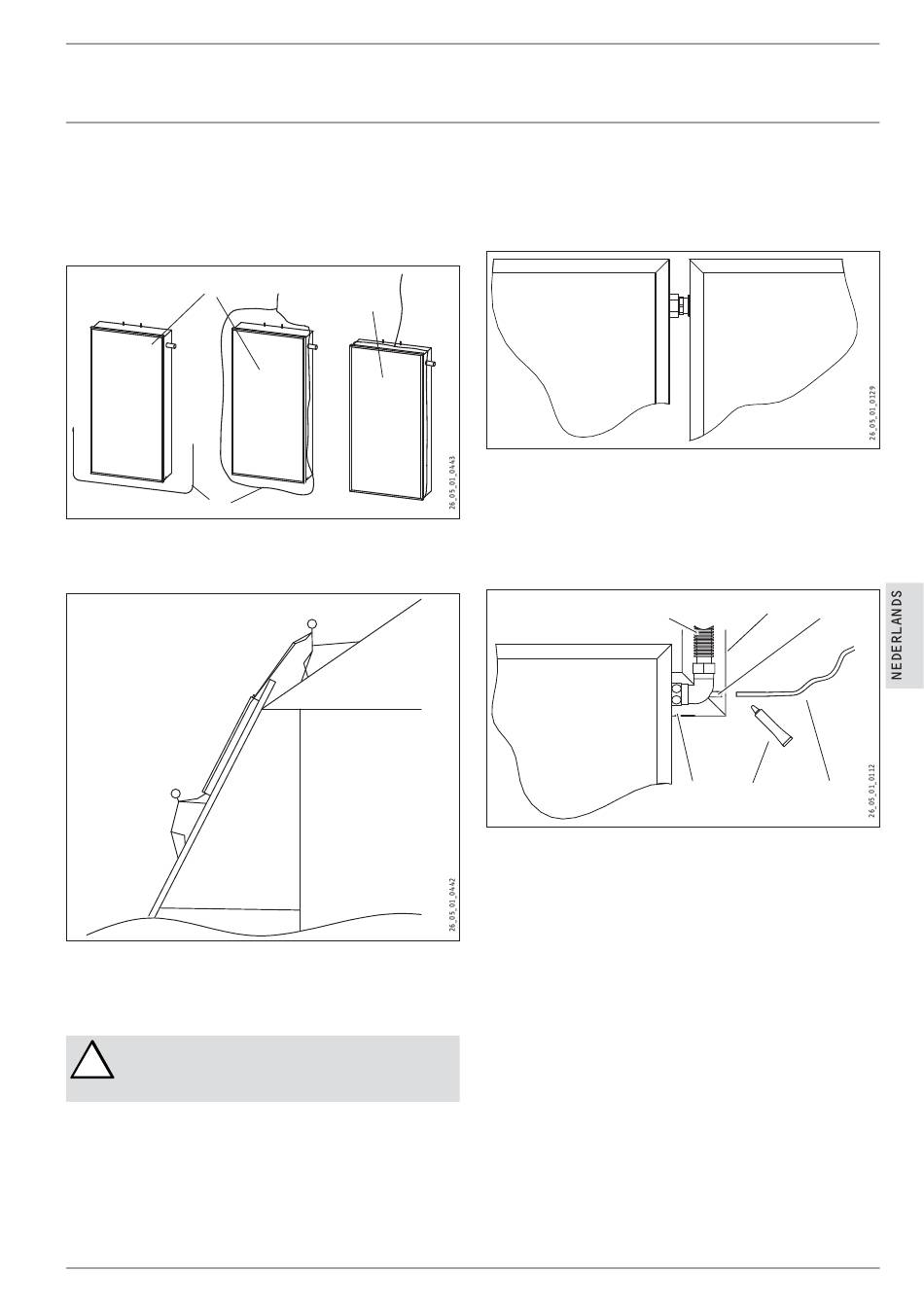

10.2 Transport naar het dak
U kunt de collector via een ladder op het dak trekken. Plaats
daartoe een koord rond het collectorframe.
Bevestig het koord niet aan de collectoraansluitingen!
2
1
1 Koord
2 Collector
10.3 Bevestiging van de collector
Monteer de collector zoals beschreven in de montagevoorschriften
van het gebruikte bevestigingssysteem.
Bij sterke zonnestraling moeten de collectoren
!
voor de ingebruikname worden afgedekt met
lichtondoorlaatbaar materiaal.
WWW.STIEBEL-ELTRON.COM
10.4 Collectoraansluitingen verbinden
Verbind de collectoren. De collectoraansluiting aan de linkerzijde
beschikt over een buitendraad, aan de rechterzijde beschikt de
collectoraansluiting over een schroefmoer.
1
2
10.5 Collectordompelhuls monteren
De juiste koppeling van de collectorvoeler is voor een onberispelijke
werking van de zonne-installatie van doorslaggevende betekenis.
Monteer de collectordompelhuls op de collectoraanvoer, de
warmste plaats van het collectorveld.
1 Dakdoorvoer (ribbelbuisslang)
2 Isolatie
3 Collectordompelhuls
4 Schroefkoppeling
5 Warmtegeleidende pasta
6 Temperatuursensor
Smeer de collector voeler van de regeling in met
»
warmtegeleidende pasta.
Schuif de collectorvoeler tot tegen de aanslag in de
»
collectordompelhuls.
Zet de voelerkabel vast, bijvoorbeeld met kabelbinders.
»
De gemonteerde aansluitingen mogen niet worden verdraaid en
nageregeld.
1
2
3
4
6
5
SOL 27 BASIC |
71
