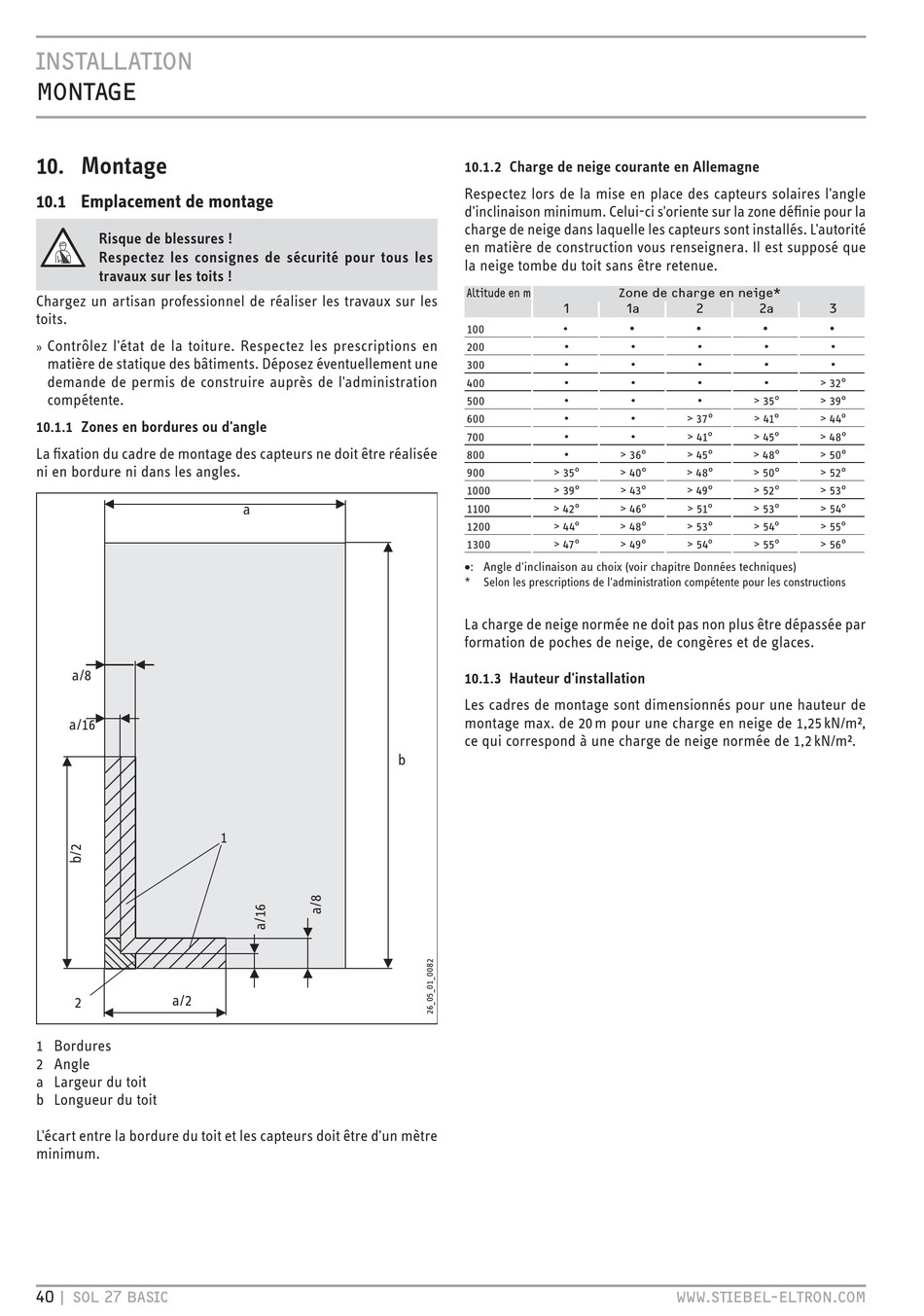

INSTALLATION
MONTAGE
10. Montage
10.1 Emplacement de montage
Risque de blessures !
Respectez les consignes de sécurité pour tous les
travaux sur les toits !
Chargez un artisan professionnel de réaliser les travaux sur les
toits.
Contrôlez l'état de la toiture. Respectez les prescriptions en
»
matière de statique des bâtiments. Déposez éventuellement une
demande de permis de construire auprès de l'administration
compétente.
10.1.1 Zones en bordures ou d'angle
La fixation du cadre de montage des capteurs ne doit être réalisée
ni en bordure ni dans les angles.
a/8
a/16
a/2
2
1 Bordures
2 Angle
a Largeur du toit
b Longueur du toit
L'écart entre la bordure du toit et les capteurs doit être d'un mètre
minimum.
40
| SOL 27 BASIC
a
1
10.1.2 Charge de neige courante en Allemagne
Respectez lors de la mise en place des capteurs solaires l'angle
d'inclinaison minimum. Celui-ci s'oriente sur la zone définie pour la
charge de neige dans laquelle les capteurs sont installés. L'autorité
en matière de construction vous renseignera. Il est supposé que
la neige tombe du toit sans être retenue.
Altitude en m
1
100
200
300
400
500
600
700
800
900
> 35°
1000
> 39°
1100
> 42°
1200
> 44°
1300
> 47°
x: Angle d'inclinaison au choix (voir chapitre Données techniques)
* Selon les prescriptions de l'administration compétente pour les constructions
La charge de neige normée ne doit pas non plus être dépassée par
formation de poches de neige, de congères et de glaces.
10.1.3 Hauteur d'installation
Les cadres de montage sont dimensionnés pour une hauteur de
montage max. de 20 m pour une charge en neige de 1,25 kN/m²,
ce qui correspond à une charge de neige normée de 1,2 kN/m².
b
Zone de charge en neige*
1a
2
2a
> 35°
> 37°
> 41°
> 41°
> 45°
> 36°
> 45°
> 48°
> 40°
> 48°
> 50°
> 43°
> 49°
> 52°
> 46°
> 51°
> 53°
> 48°
> 53°
> 54°
> 49°
> 54°
> 55°
WWW.STIEBEL-ELTRON.COM
3
> 32°
> 39°
> 44°
> 48°
> 50°
> 52°
> 53°
> 54°
> 55°
> 56°
