6. Bedienung der CONNECT-Steuerung
Die CONNECT-Steuerung ist mit einem farbigen Touchscreen-Display ausgestattet und reagiert auf Tastendruck der Funkti-
onsgrafiken. Zum Einschalten/Ausschalten der CONNECT-Steuerung wird der Hauptschalter der CONNECT-Anlage betätigt.
6.1. Aufbau der Bedieneroberfläche
Die Bedienoberfläche der CONNECT-Steuerung wird durch Berühren des Touchscreen-Displays aktiviert. Die Bedieneroberflä-
che ist mit einem PIN geschützt. Nach Eingabe des PIN erscheint das Hauptmenü (siehe Abbildung 16).
Im Auslieferzustand ist keine PIN hinterlegt. Das Hauptmenü wird durch Drücken der Enter-Taste erreicht.
Eingaben, Veränderungen sowie die Bedienung von Schaltflächen werden durch direktes Tippen auf die entsprechende Grafik
aktiviert und vorgenommen.
Die Bedienoberfläche besteht aus zwei Segmenten. Im linken Segment wird die CONNECT-Anlage mit den Aggregaten und
aktuellen Systemparametern grafisch dargestellt. Im rechten Segment findet sich das Hauptmenü, in dem Einstellwerte und
Konfigurationen verändert werden können.
Schwarz dargestellte Komponenten sind aktuell inaktiv.
Grün dargestellte Komponenten sind aktuell aktiv.
Grau dargestellte Komponenten sind vorübergehend deaktiviert worden.
Rot dargestellte Komponenten weisen eine Störung auf oder sind gesperrt.

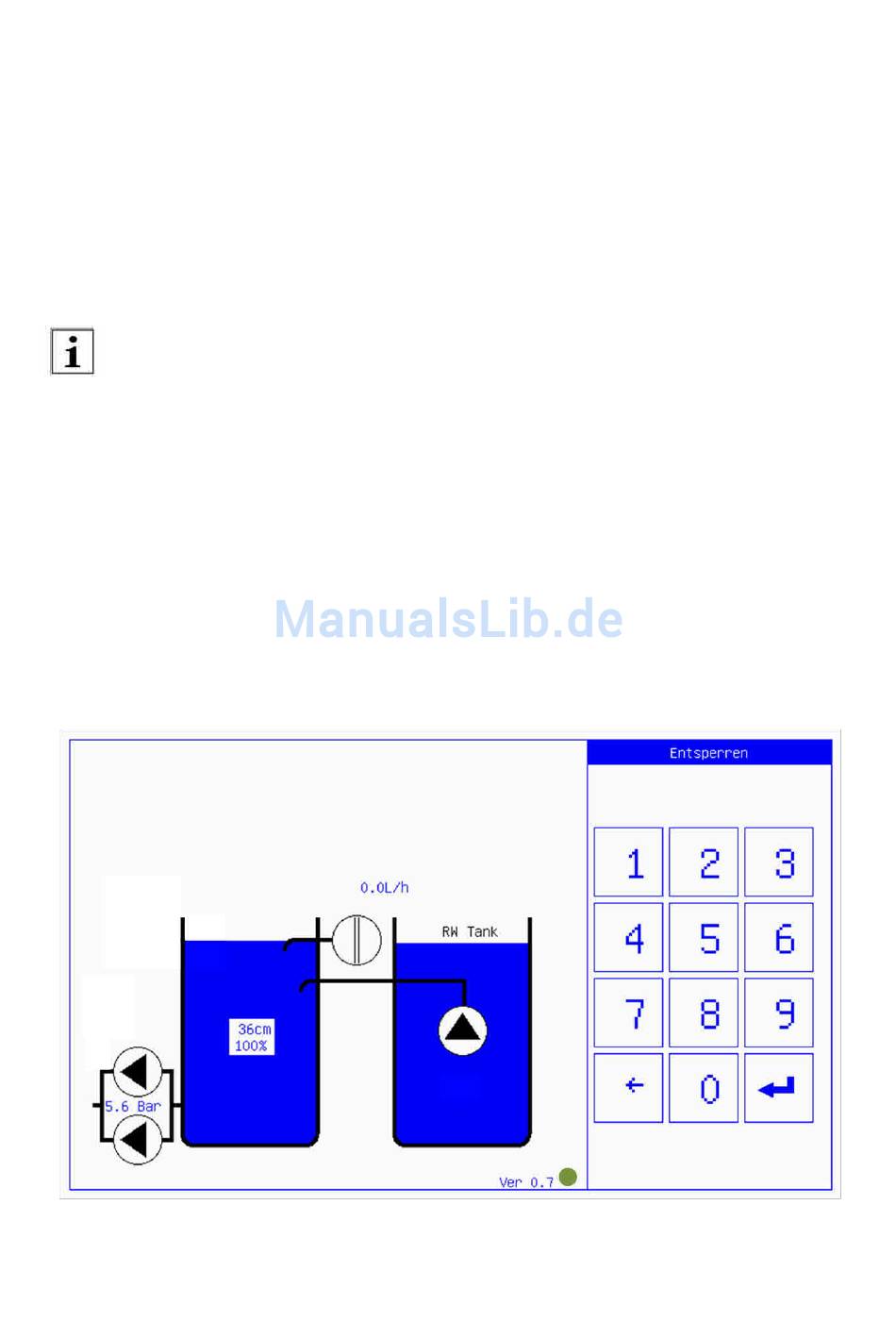

Abbildung 16: Eingabe des PIN zur Aufhebung des Sperrbildschirmes
