6.4. Einstellungen der anlagenspezifischen Parameter
Durch Antippen der Schaltfläche [Einstellungen] wird das Menü der anlagenspezifischen Parameter geöffnet (siehe Abbildung
21). Durch Betätigen der Schaltfläche [zurück] wird das Menü [Einstellungen] geschlossen und das [Hauptmenü] aufgerufen.
Im Folgenden werden die anlagenspezifischen Einstellungen näher erläutert.
6.4.1. Einstellungen Tanks
Als Brauchwassertank (Betriebswasserspeicher) wird jener Tank bezeichnet, in dem die Trinkwassernachspeisung erfolgt und
an dem die Druckerhöhungsanlage angeschlossen ist (siehe Abbildung 22).
Höhe Füllstands-
Definiert jene Einbauhöhe des Füllstandsgebers, gemessen vom Tankboden in Zentimetern, am
sensor
Brauchwassertank (Betriebswasserspeicher).
Definiert jenes Höhenmaß des Notüberlaufstutzens am Betriebswasserspeicher, angegeben in Zen-
Unterkante Überlauf
timeter, gemessen von Tankboden bis Unterkante des Notüberlaufstutzens.
Definiert jenes Höhenmaß, angegeben in Zentimetern, an dem der Trockenlaufschutz der Druck-
Trockenlaufschutz
pumpen ausgelöst wird. Gemessen wird von Tankboden bis gewünschte Höhe für Trockenlauf-
schutz.
Übernehmen der veränderten Werte.
X
Verwerfen der geänderten Werte

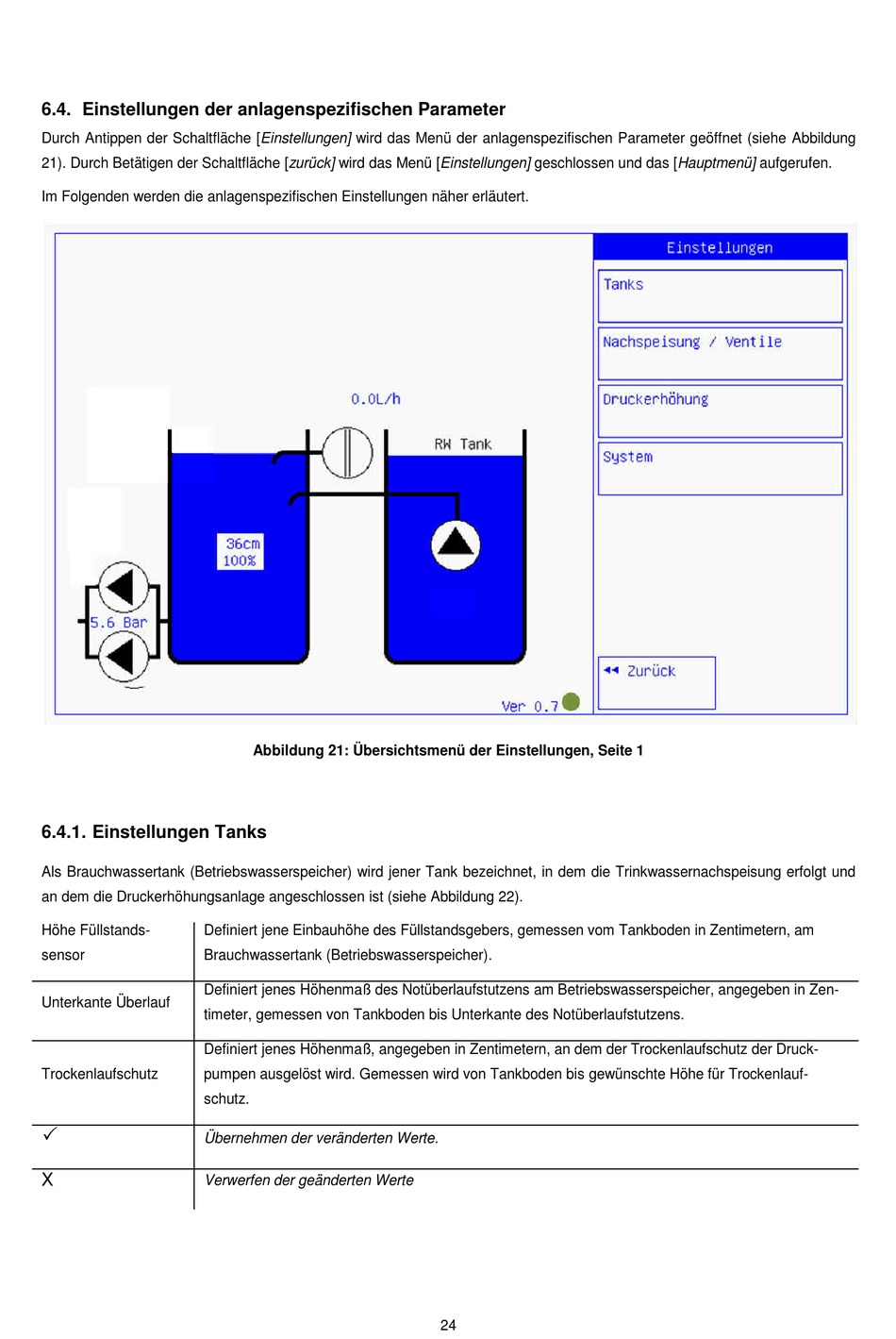

Abbildung 21: Übersichtsmenü der Einstellungen, Seite 1
24
