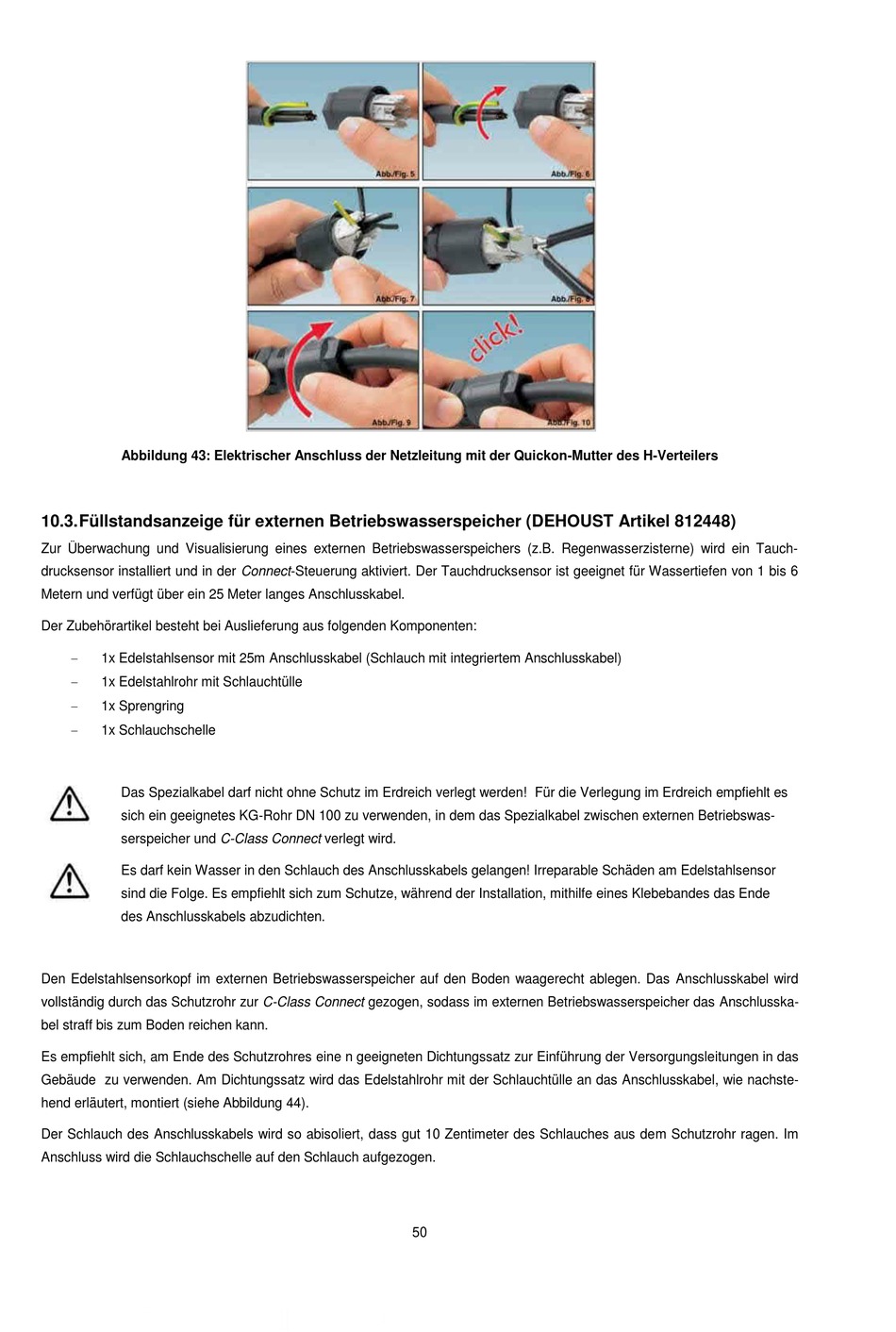

Abbildung 43: Elektrischer Anschluss der Netzleitung mit der Quickon-Mutter des H-Verteilers
10.3. Füllstandsanzeige für externen Betriebswasserspeicher (DEHOUST Artikel 812448)
Zur Überwachung und Visualisierung eines externen Betriebswasserspeichers (z.B. Regenwasserzisterne) wird ein Tauch-
drucksensor installiert und in der Connect-Steuerung aktiviert. Der Tauchdrucksensor ist geeignet für Wassertiefen von 1 bis 6
Metern und verfügt über ein 25 Meter langes Anschlusskabel.
Der Zubehörartikel besteht bei Auslieferung aus folgenden Komponenten:
1x Edelstahlsensor mit 25m Anschlusskabel (Schlauch mit integriertem Anschlusskabel)
1x Edelstahlrohr mit Schlauchtülle
1x Sprengring
1x Schlauchschelle
Das Spezialkabel darf nicht ohne Schutz im Erdreich verlegt werden! Für die Verlegung im Erdreich empfiehlt es
sich ein geeignetes KG-Rohr DN 100 zu verwenden, in dem das Spezialkabel zwischen externen Betriebswas-
serspeicher und C-Class Connect verlegt wird.
Es darf kein Wasser in den Schlauch des Anschlusskabels gelangen! Irreparable Schäden am Edelstahlsensor
sind die Folge. Es empfiehlt sich zum Schutze, während der Installation, mithilfe eines Klebebandes das Ende
des Anschlusskabels abzudichten.
Den Edelstahlsensorkopf im externen Betriebswasserspeicher auf den Boden waagerecht ablegen. Das Anschlusskabel wird
vollständig durch das Schutzrohr zur C-Class Connect gezogen, sodass im externen Betriebswasserspeicher das Anschlusska-
bel straff bis zum Boden reichen kann.
Es empfiehlt sich, am Ende des Schutzrohres eine n geeigneten Dichtungssatz zur Einführung der Versorgungsleitungen in das
Gebäude zu verwenden. Am Dichtungssatz wird das Edelstahlrohr mit der Schlauchtülle an das Anschlusskabel, wie nachste-
hend erläutert, montiert (siehe Abbildung 44).
Der Schlauch des Anschlusskabels wird so abisoliert, dass gut 10 Zentimeter des Schlauches aus dem Schutzrohr ragen. Im
Anschluss wird die Schlauchschelle auf den Schlauch aufgezogen.
50
