Die schwimmende-Entnahmeleitung muss sich im externen Betriebswasserspeicher (z.B. Regenwasserzister-
ne)n frei bewegen können und darf gegen keine Hindernisse stoßen.
Achten Sie bei der Dimensionierung der Zubringerrohrleitung auf einen geeigneten Leitungsquerschnitt, welcher
mindestens den technischen Spezifikationen (siehe Kapitel 3.2) entspricht.
Beim Verlegen der Zubringerrohrleitung kann Schmutz in die Rohrleitung gelangen! Wenn dies nicht ausge-
schlossen werden kann, muss die Zubringerdruckleitung vor Anschluss an den Betriebswasserspeicher gespült
werden!
Bitte darauf achten, dass die Zubringerpumpe nicht mit dem Eigengewicht an der Zubringerrohrleitung hängt.
Bitte sicherstellen, dass sich der Schwimmerschalter der Zubringerpumpe frei bewegen kann.
Um einen störungsfreien Betrieb der C-Class CONNECT zu gewährleisten, sollte nur die mitgelieferte Original-
Betriebswasser-Zubringerpumpe verwendet werden.

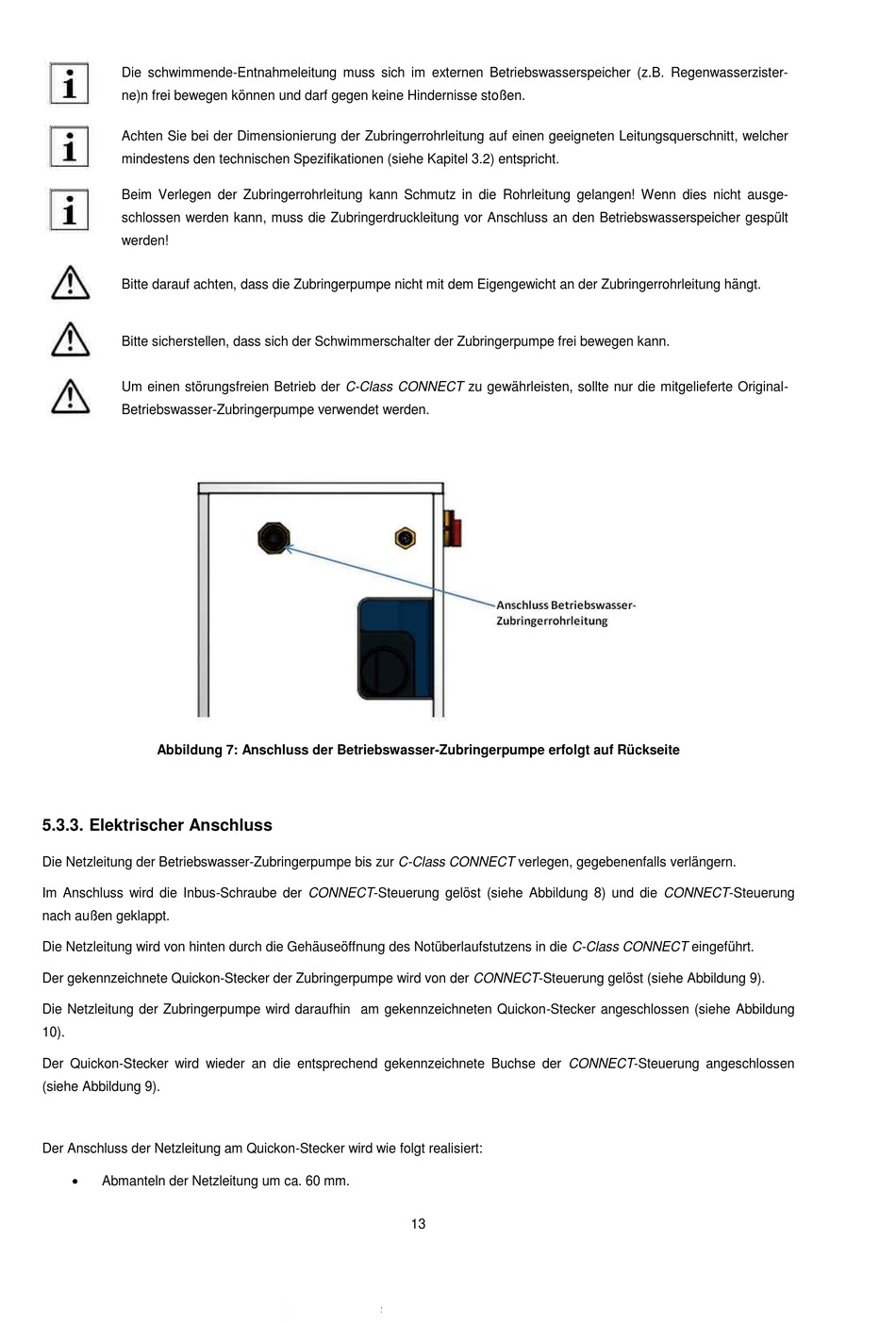

Abbildung 7: Anschluss der Betriebswasser-Zubringerpumpe erfolgt auf Rückseite
5.3.3. Elektrischer Anschluss
Die Netzleitung der Betriebswasser-Zubringerpumpe bis zur C-Class CONNECT verlegen, gegebenenfalls verlängern.
Im Anschluss wird die Inbus-Schraube der CONNECT-Steuerung gelöst (siehe Abbildung 8) und die CONNECT-Steuerung
nach außen geklappt.
Die Netzleitung wird von hinten durch die Gehäuseöffnung des Notüberlaufstutzens in die C-Class CONNECT eingeführt.
Der gekennzeichnete Quickon-Stecker der Zubringerpumpe wird von der CONNECT-Steuerung gelöst (siehe Abbildung 9).
Die Netzleitung der Zubringerpumpe wird daraufhin am gekennzeichneten Quickon-Stecker angeschlossen (siehe Abbildung
10).
Der Quickon-Stecker wird wieder an die entsprechend gekennzeichnete Buchse der CONNECT-Steuerung angeschlossen
(siehe Abbildung 9).
Der Anschluss der Netzleitung am Quickon-Stecker wird wie folgt realisiert:
Abmanteln der Netzleitung um ca. 60 mm.
