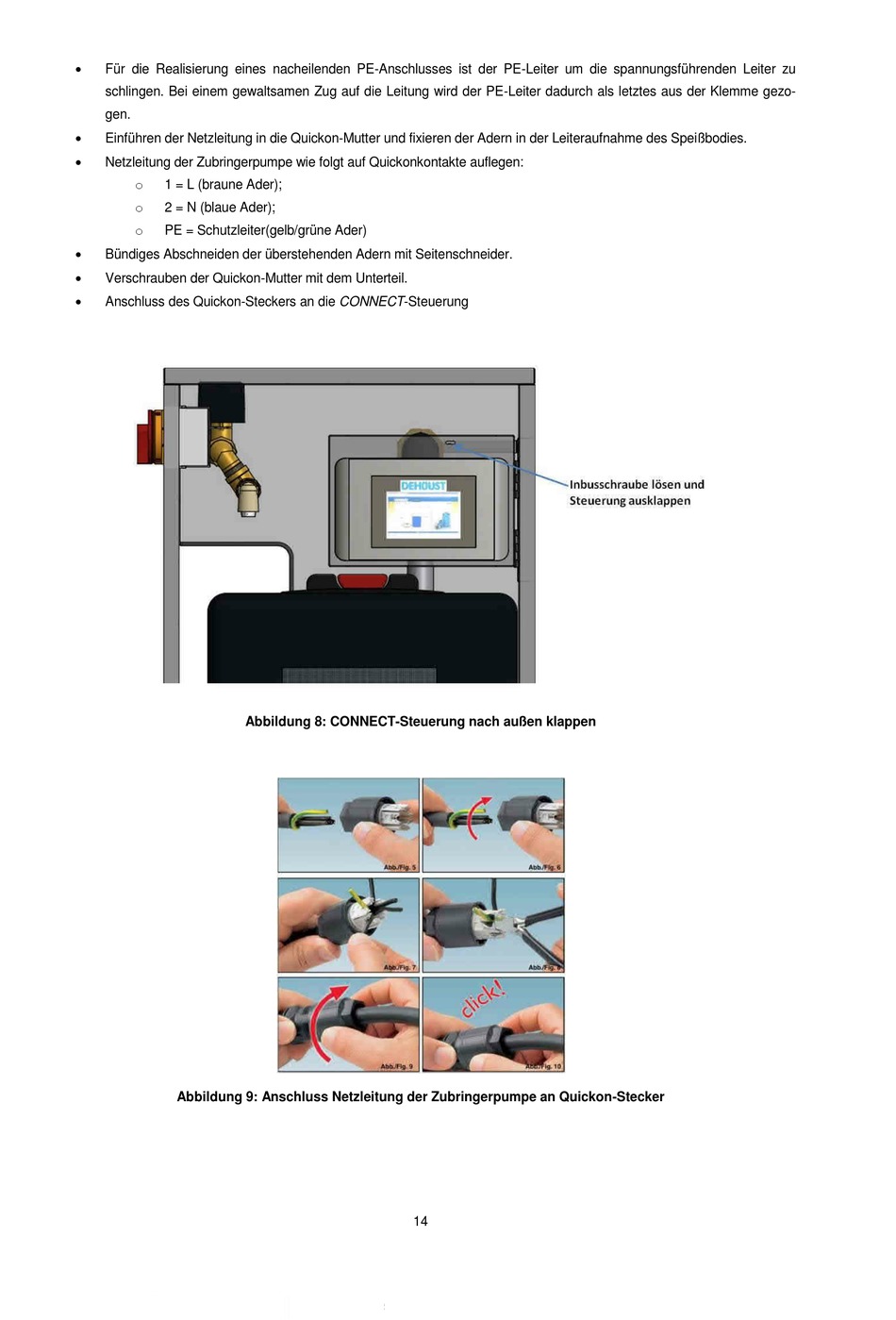

Für die Realisierung eines nacheilenden PE-Anschlusses ist der PE-Leiter um die spannungsführenden Leiter zu
schlingen. Bei einem gewaltsamen Zug auf die Leitung wird der PE-Leiter dadurch als letztes aus der Klemme gezo-
gen.
Einführen der Netzleitung in die Quickon-Mutter und fixieren der Adern in der Leiteraufnahme des Speißbodies.
Netzleitung der Zubringerpumpe wie folgt auf Quickonkontakte auflegen:
o
1 = L (braune Ader);
o
2 = N (blaue Ader);
o
PE = Schutzleiter(gelb/grüne Ader)
Bündiges Abschneiden der überstehenden Adern mit Seitenschneider.
Verschrauben der Quickon-Mutter mit dem Unterteil.
Anschluss des Quickon-Steckers an die CONNECT-Steuerung
Abbildung 9: Anschluss Netzleitung der Zubringerpumpe an Quickon-Stecker
Abbildung 8: CONNECT-Steuerung nach außen klappen
14
