Die Betriebswasser-Zubringerrohrleitung mit dem rückseitigen 3-teiligen Messing-Gewindeanschluss des Regenwasserstops
verbinden und eindichten (siehe Abbildung 40). Die Nennweite des Gewindeanschluss beträgt DN 25 (1").
Die Betriebswasser-Zubringerrohrleitung spannungsfrei anschließen. Es dürfen keine Kräfte auf den Messing-
Gewindeanschluss der Anlage gebracht werden.
Der bauseitige Einbau eines Absperrventils sowie eine lösbare Verschraubung sind empfehlenswert.
10.2.2.
Elektrischer Anschluss
Der H-Verteiler zum elektrischen Anschluss der Betriebswasser-Zubringerpumpe ist bei direkter Bestellung mit einer C-Class
CONNECT bereits werksseitig am vormontiert.
Die Netzleitung der Betriebswasser-Zubringerpumpe bis zur C-Class CONNECT verlegen, gegebenenfalls verlängern.
Die Netzleitung der Betriebswasser-Zubringerpumpe kurz nach dem Schukostecker abschneiden.
Im Anschluss wird die Inbus-Schraube der CONNECT-Steuerung gelöst (siehe Abbildung 41) und die CONNECT-Steuerung
nach außen geklappt.
Die Netzleitung wird von hinten durch die Gehäuseöffnung des Notüberlaufstutzens in die C-Class CONNECT eingeführt.
Die Netzleitung der Zubringerpumpe wird am freien Port des H-Verteilers angeschlossen (siehe Abbildung 42).
Der Anschluss der Netzleitung am H-Verteiler wird wie folgt realisiert (siehe Abbildung 43):
Abmanteln der Netzleitung um ca. 60 mm.
Für die Realisierung eines nacheilenden PE-Anschlusses ist der PE-Leiter um die spannungsführenden Leiter zu
schlingen. Bei einem gewaltsamen Zug auf die Leitung wird der PE-Leiter dadurch als letztes aus der Klemme gezo-
gen.
Einführen der Netzleitung in die Quickon-Mutter und fixieren der Adern in der Leiteraufnahme des Speißbodies.
Netzleitung der Zubringerpumpe wie folgt auf Quickonkontakte auflegen:
o
1 = L (schwarze/braune Ader);
o
3 = N (blaue Ader);

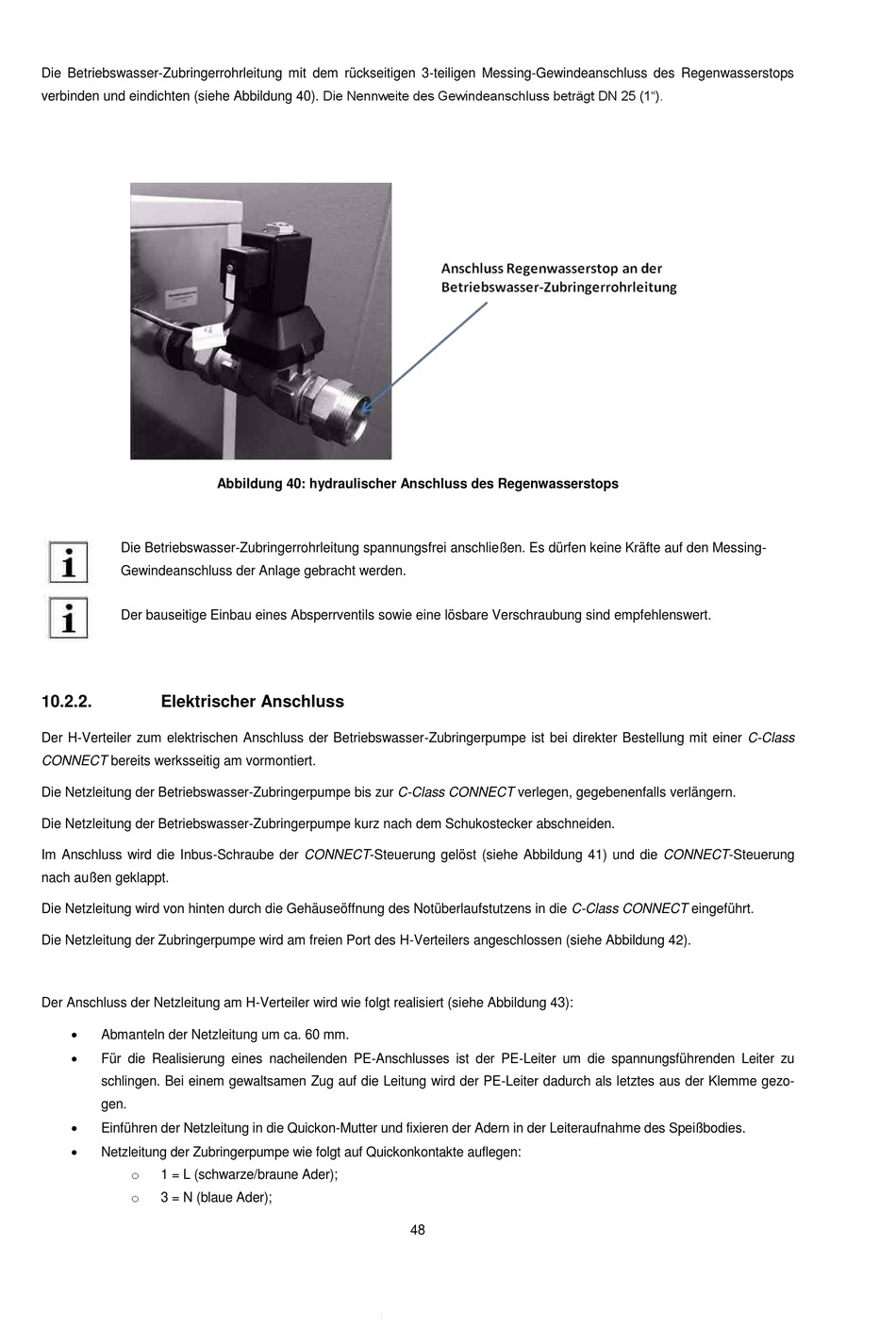

Abbildung 40: hydraulischer Anschluss des Regenwasserstops
48
