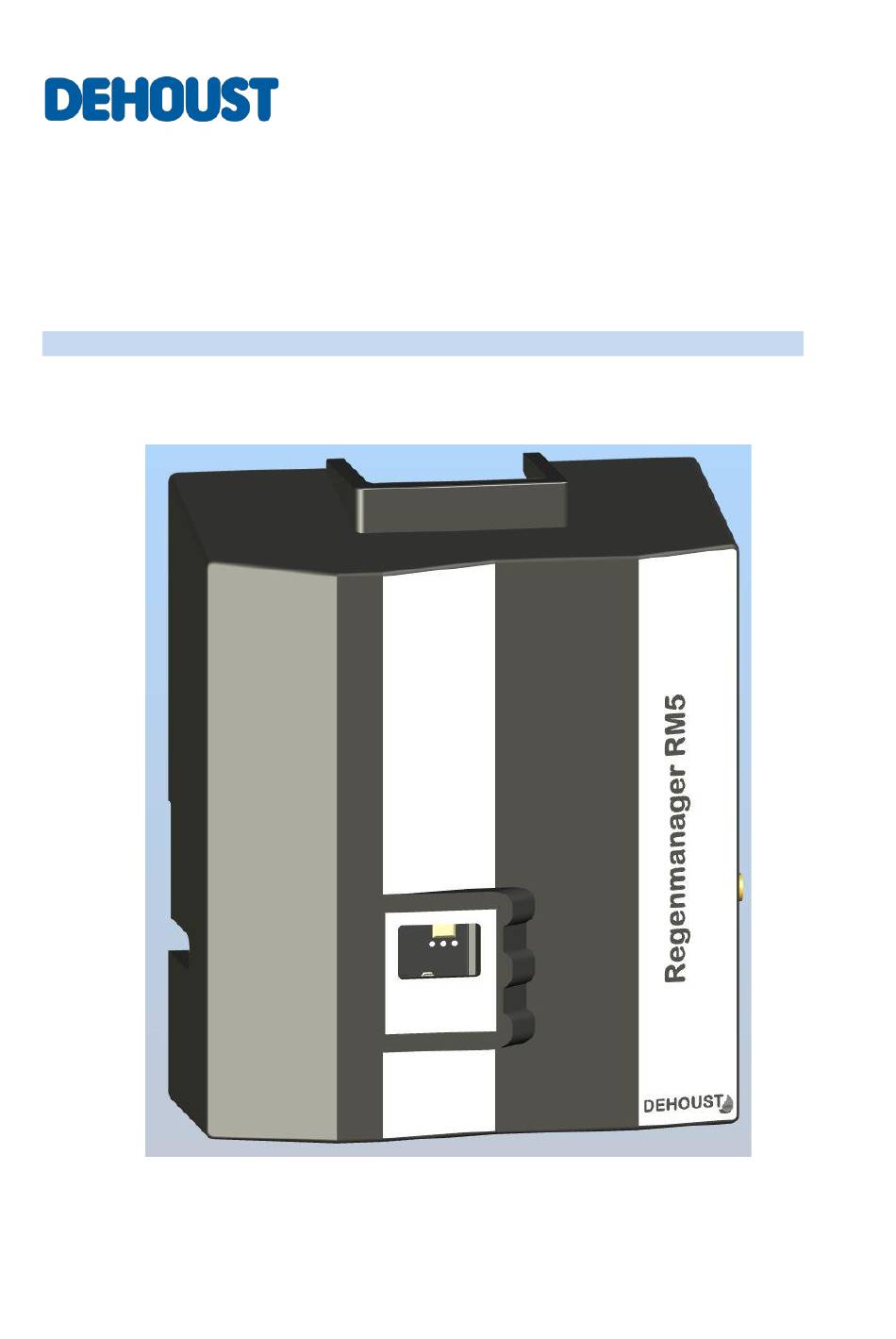

- Seite 1 ® Regenmanager Vollautomatische Regenwasserzentrale mit Systemtrennung Kategorie 5 gemäß DIN EN 1717 Montage- und Bedienungsanleitung Stand: 20.04.2022...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheitshinweis ......................1 1.1. Verweis auf andere Anleitungen ......................1 1.2. Sicherheitshinweise in dieser Anleitung ....................1 1.3. Allgemeine Sicherheitshinweise ......................1 1.4. Weitere Sicherheitsbestimmungen ..................... 2 1.5. Folgen und Gefahren bei Nichtbeachtung der Anleitung ..............2 1.6. Sorgfaltspflicht des Betreibers ......................2 1.7. - Seite 3 Bedienung der Komponenten ..................23 6.1. Kontrollelement RM5 ......................... 23 6.2. Durchflusswächter Logicpress ......................24 Inbetriebnahme ....................... 25 7.1. Inbetriebnahme über Trinkwasser ..................... 25 7.2. Inbetriebnahme über Betriebswasser (Auffangbehälter) ..............26 Außerbetriebnahme ......................27 Inspektionen ........................28 ® 9.1. Gehäuse Regenmanager ........................
-
Seite 4: Sicherheitshinweis
1. Sicherheitshinweis 1.1. Verweis auf andere Anleitungen Für einen sicheren und störungsfreien Betrieb der Anlage sind neben dieser Montage- und Bedienungsanleitung auch die Anlei- tungen für externe Geräte beachtet werden. 1.2. Sicherheitshinweise in dieser Anleitung Mit diesem Zeichen gekennzeichnete Stellen geben Hinweise auf technische Informationen und Anwen- dungstipps, die Schäden an der Anlage vermeiden sollen. -
Seite 5: Weitere Sicherheitsbestimmungen
1.4. Weitere Sicherheitsbestimmungen Neben den in dieser Anleitung aufgeführten Sicherheitshinweisen sowie der bestimmungsgemäßen Verwendung gelten folgen- de Sicherheitsbestimmungen: • Unfallverhütungsvorschriften, Sicherheits- und Betriebsbestimmungen • Sicherheitsbestimmungen im Umgang mit gefährlichen Stoffen • Geltende Normen und Gesetze, insbesondere folgende technische Normen: DIN EN 12056, DIN 1988, DIN 1986, DIN EN 1717, DIN EN 806. -
Seite 6: Meldepflicht Von Betriebswasseranlagen
• Anlagenaggregate müssen Umgebungstemperatur angenommen haben. • Sicherheits- und Schutzeinrichtungen unmittelbar nach Abschluss der Arbeiten wieder anbringen bzw. in Funktion setzen. Vor Wiederinbetriebnahme die aufgeführten Punkte für die Inbetriebnahme beachten. • ® Unbefugte Personen (z. B. Kinder) von dem Regenmanager fernhalten. -
Seite 7: Allgemeine Informationen
Angabe des Aufstellortes sowie der Seriennummer des Gerätes zu benachrichtigen. 2.1. Gewährleistung und Haftung Grundsätzlich gelten die Allgemeinen Verkaufs- und Lieferbedingungen der Firma DEHOUST. Gewährleistungs- und Haftungs- ansprüche bei Personen- und Sachschäden sind ausgeschlossen, wenn sie auf eine oder mehrere der folgenden Ursachen zurückzuführen sind. -
Seite 8: Beschreibung
Pumpe im RM 5 das Regenwasser aus dem Auffangbehälter nicht mehr ansaugen kann. Durch den Vordruck der Zubringerpumpe, werden diese Reibungsverluste überbrückt. Mit DEHOUST-Artikel-Nr. 814222 erhältlich. Je nach Anwendungsfall (z.B. Tröpfchenbewässerung im Garten) ist der Einbau eines separaten Trinkwasser- ausdehnungsgefäßes zu prüfen. -
Seite 9: Technische Spezifikationen
3.2. Technische Spezifikationen Elektrische Daten: Anschlussspannung: 230 V AC / 50 Hz Nennaufnahme: max. 1200 W Standby: 17 W Schutzklasse: IP 42 Isolationsklasse: F Hydraulische Daten: Pumpenleistung Q : 4,8 m³/h Förderhöhe H : 52 m Einschaltdruck: 1,5 bar Anlagendruck pd: bis 10 bar Mindestdurchfluss: 1 l/min Abmessungen: Höhe: 700 mm... -
Seite 10: Lieferumfang
® Abbildung 1: Pumpenkennlinien des Regenmanager 3.3. Lieferumfang ® Anschlussfertiger Regenmanager , bestehend aus: • ® Regenmanager • 20 m Schwimmerschalter • Befestigungssatz Schwimmerschalter • Wandbefestigungssatz • Montage- und Bedienungsanleitung... -
Seite 11: Aufbau

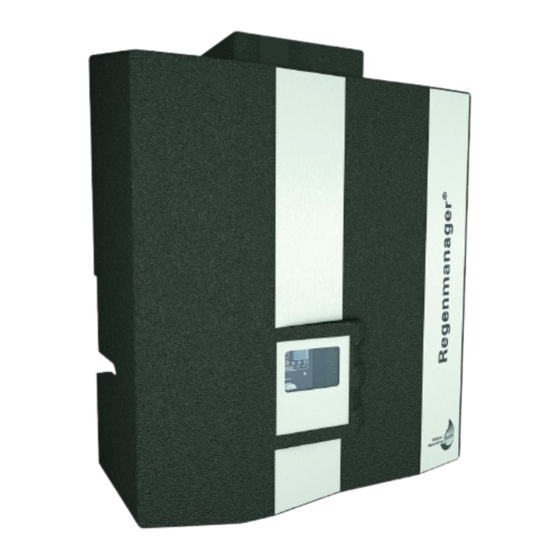

3.4. Aufbau ® Abbildung 2: Regenmanager geschlossen ® Abbildung 3: Regenmanager geöffnet... -
Seite 12: Außenmaße Und Anschlussmaße
3.5. Außenmaße und Anschlussmaße ® Abbildung 4: Regenmanager Außenmaße und Anschlussmaße... - Seite 13 ® Abbildung 5: Regenmanager Anschlussmaße...
-
Seite 14: Bestimmungsgemäße Verwendung
Gerät nicht angestoßen und nicht fallengelassen wird. Das Produkt ist in einem trockenen, kühlen und son- nengeschützten sowie frostsicheren Raum zu lagern. Bei Warenübergabe jede Verpackungseinheit auf Beschädigungen prüfen. Bei Transportschäden den genauen Schaden fest- stellen, dokumentieren und umgehend schriftlich an DEHOUST melden. -
Seite 15: Montage
Wassermenge bei Rückstauung über den Notüberlaufschlitz des Betriebswasserspeichers sicher abführen zu können. ® Sollte eine Aufstellung des Regenmanager oberhalb des maximalen Wasserspiegels der Regenwasserzisterne nicht möglich sein, so setzen Sie sich bitte mit DEHOUST in Verbindung. 5.1.1. Arbeitsschritte Wandmontage Hinweis! Bei Kanalanschluß Rückstauebene beachten, siehe Kapitel 5.2.4 Höher als der maximale... - Seite 16 Bitte entfernen Sie vor der Montage, die Haube des RM5, indem Sie die Haube an beiden Seiten in Höhe der Blechkonsole ca. 2 cm auseinanderziehen und nach vorne abziehen. Wandhalterung waagerecht an Befestigungsort halten und Befestigungslöcher anzeichnen. Befestigungslöcher (8 mm Bohrer) bohren und Dübel setzen. Um den Wandhalter schallentkoppelt zu montieren, die 3 Gummitülle in die Bohrungen des Wandhalters stecken.
-
Seite 17: Verbindung Mit Wasserleitungen
Trinkwasser für die Nachspeisung zur Verfügung steht. Verbraucherabhängig können das bis zu 5m³/h sein. Vor Anschluss an das Gerät sind die Trinkwasserleitungen zu spülen! Hinweis! Bauseits empfehlen wir, einen Absperrhahn und einen flexiblen Panzerschlauch (im RM-Anschluss-Set für RM5, DEHOUST- Artikel-Nr. 821095 enthalten) zu installieren, hierdurch: • werden Schwingungs- und Geräuschübertragungen vermieden, •... - Seite 18 Trinkwasseranschluss mittels der 2-teiligen Verschraubung dicht und fest mit dem Schwimmerventil verbinden, siehe Abbildung 8. Achten Sie darauf, dass die Rohrverbindung genau in der Flucht liegt und keine Verspannungen aufweist, da es sonst zu Undichtigkeiten kommen kann. Beim Anziehen der Verschraubung darauf achten, dass der Trinkwasseranschluss nicht verdreht oder ver- bogen wird! Nur so ist gewährleistet, dass der Auslauf des Schwimmerventils senkrecht ausgerichtet bleibt und sich der Auftriebskörper frei bewegen kann! Die erste Rohrschelle nicht weiter als 10-15 cm vom RM5 entfernt installieren.
-
Seite 19: Betriebswasserdruckleitung
5.2.2. Betriebswasserdruckleitung Hinweis! Bauseits empfehlen wir, einen flexiblen Panzerschlauch und ein Manometer (im RM-Anschluss-Set für RM5, DEHOUST-Artikel- Nr. 821095 enthalten) zu installieren, hierdurch: • werden Schwingungs- und Geräuschübertragungen vermieden, • werden Montageungenauigkeiten ausgeglichen, • ist die Druckleitung jederzeit absperrbar, •... -
Seite 20: Saugleitung
5.2.3. Saugleitung Hinweis! Bauseits empfehlen wir, einen flexiblen Saugschlauch (im RM-Anschluss-Set für RM5, DEHOUST-Artikel-Nr. 821095 enthalten) zu installieren, hierdurch: • werden Schwingungs- und Geräuschübertragungen vermieden, • werden Montageungenauigkeiten ausgeglichen, Beim Verlegen kann Schmutz in die Saugleitung gelangen! Wenn Sie dies nicht ausschließen können, muss die Saugleitung vor Anschluss an das Gerät gespült werden! Zwischen dem Gerät und dem Auffangbehälter muss ein Rückschlagventil instal-... - Seite 21 Betrieb außerhalb des grauen Bereiches kann zu Defekt der Pumpe im Gerät führen! Hinweis! Um einen Betrieb auch Außerhalb des grauen Bereichs zu gewährleisten, muss eine Zubringerpumpe nachgerüstet werden. Durch den Vordruck der Zubringerpumpe, werden diese Reibungsverluste überbrückt. Mit DEHOUST-Artikel-Nr. 814222 erhält- lich.
-
Seite 22: Notüberlauf
5.2.4. Notüberlauf Wenn das Gerät unterhalb der Rückstauebene installiert wird, muss der Überlauf in eine Hebeanlage eingeleitet werden, die das Wasser oberhalb der Rückstauebene über eine Rohrschleife in den Kanal einleitet. Dieser Überlauf wird dann wirksam, wenn das mechanische Schwimmerventil der Trinkwassernachspeisung eine Funktionsstö- rung aufweisen sollte und das Wasser dadurch über den maximalen Füllstand im Betriebswasserspeicher ansteigt. -
Seite 23: Notüberlaufschlitz Typ Ab
5.3. Notüberlaufschlitz Typ AB Sollte es zu einer Rückstauung, aufgrund Kanalrückstauung / Defekt Hebeanlage, bis in den Betriebswasserspeicher des Re- ® genmanager kommen, wird das Wasser über den Tanknotüberlaufschlitz (siehe Abbildung 13) in den Aufstellraum abgeführt. Dieser freie Überlauf ist nach DIN EN 1717 zwingend zum Schutz der Trinkwasserleitung vorgeschrieben. Der Aufstellraum muss zwingend über einen geeigneten Bodenablauf / Pumpensumpf verfügen, um die überlau- fende Wassermenge bei Rückstauung über den Tanknotüberlaufschlitz des Betriebswasserspeichers sicher abführen zu können. -
Seite 24: Elektrische Anschlüsse
5.4. Elektrische Anschlüsse 5.4.1. Schwimmerschalter installieren Der Schwimmerschalter darf im Auffangbehältergegen keine Hindernisse, z.B. Behälterwand oder beruhigten Zulauf stoßen, da es sonst zu Funktionsstörungen der Anlage kommen kann. • Befestigungsloch für die Kabelschelle oberhalb des maximalen Wasserstandes im Auffangbehälter bohren und den Dübel einsetzen. -
Seite 25: Schwimmerschalterkabel Anschliessen
5.4.2. Schwimmerschalterkabel anschliessen Kabel dürfen nicht ohne Schutz im Erdreich verlegt werden! Empfehlung: Nehmen Sie ein KG-Rohr DN 100 und verbinden Sie damit den Auffangbehälter mit dem Haus. Jetzt können Sie das Kabel hierdurch geschützt verlegen. Montage: Steuerkabel des Schwimmerschalters mit der schwarzen und blauen Leitung des RM5, welche am Anschluss Sensor aus der Steuerung kommt, verbinden. -
Seite 26: Bedienung Der Komponenten
6. Bedienung der Komponenten ® Des Regenmanager ist mit 2 Kontrollelementen versehen, die den automatischen Ablauf regeln und für Versorgungssicherheit bei Regenwassermangel sorgen. Die RM5 Steuerung übernimmt die Umschaltung zwischen Betriebs- und Trinkwasser Der Durchflusswächter Logicpress übernimmt das druckabhängige Starten und flussabhängige abschalten der Pumpe und regelt den Trockenlaufschutz der Pumpe. -
Seite 27: Durchflusswächter Logicpress
6.2. Durchflusswächter Logicpress Der Durchflusswächter Logicpress (Abbildung 17) übernimmt folgende Funktionen: • Druckabhängiges Starten der Pumpe bei Unterschreiten von 1,5 bar, • flussabhängiges Abschalten der Pumpe, wenn weniger als 1 Liter pro Minute fließen, • Trockenlaufschutz der Pumpe bei Wassermangel. Ein Automatischer Reset erfolgt durch 10 doppelte Neustarts in der Zeit von 24 Stunden, danach bleibt die Pumpe aus. -
Seite 28: Inbetriebnahme
7. Inbetriebnahme Die Inbetriebnahme ist nur von qualifiziertem Fachpersonal durchführen zu lassen (siehe Kapitel 1.6). Vor Inbetriebnahme müssen folgende Punkte sichergestellt sein: • ® Der Regenmanager ist vorschriftsmäßig elektrisch angeschlossen. • Die einschlägigen VDE- bzw. länderspezifischen Vorschriften sind eingehalten und werden erfüllt. •... -
Seite 29: Inbetriebnahme Über Betriebswasser (Auffangbehälter)
oder Es ist eine Störung aufgetreten. Störung beseitigen, siehe Kapitel 10 (Störungen / Fehlersuche). Einfüllschraube Abbildung 18: Befüllen der Pumpe 7.2. Inbetriebnahme über Betriebswasser (Auffangbehälter) Die Inbetriebnahme über den Auffangbehälter ist nur möglich, wenn: • der Füllstand mindestens 45 cm beträgt, ggf. Auffangbehälter befüllen, •... -
Seite 30: Außerbetriebnahme
Es ist eine Störung aufgetreten. Störung beseitigen, siehe Kapitel 10 (Störungen / Fehlersuche). Zum Abschluß der Inbetriebnahme wird die Haube wieder auf den RM5 aufgesetzt, hierzu: Ziehen sie die Haube, im Bereich in der die Blechkonsole sitzt, ca. 2 cm auseinander. Schieben Sie nun die Haube vorsichtig und gleichmäßig auf die Blechkonsole auf, bis sie kurz vor anliegen an der Wand in der Blechkonsole einrastet. -
Seite 31: Inspektionen
9. Inspektionen ® Der Regenmanager enthält Komponenten, bei denen Inspektionsarbeiten notwendig sind. • Inspektionen dürfen vom Betreiber der Anlage selbst durchgeführt werden. • Instandsetzungen sind nur durch qualifiziertes Fachpersonal (siehe Kapitel 1.9) durchzuführen. ® Falls während der Inspektion Mängel/Beschädigungen an dem Regenmanager festgestellt werden, wenden Sie sich an Ihren Vertragspartner/Händler. -
Seite 32: Kontrollelement Rm5
Wartung: Schwimmerventil auswechseln. In Abhängigkeit vom Kalkgehalt/Härtegrad des Trinkwassers kann es zu einem vorzeitigen Verschleiß des Schwimmerventils infolge von Kalkablagerung kommen. In diesem Fall ist das Schwimmerventil auszuwechseln (ein entsprechendes Austausch- ventil ist unter Artikelnummer 812113 als Zubehör erhältlich). Zeitraum: Abhängig vom Kalkgehalt / Härtegrad, bzw. bei vorzeitigem Verschleiß. 9.5. -
Seite 33: Störungen / Fehlersuche
10. Störungen / Fehlersuche Vorgehensweise bei einer Störungsbeseitigung: Gerät vom Netz freischalten (hierzu Netzstecker vom Stromnetz trennen). Entsprechende Störung beseitigen, siehe hierzu nachfolgende Störungsmöglichkeiten unter ”Was ist zu machen, wenn”. Netzstecker wieder in die geeignete Steckdose einstecken. Der Netzstecker muss frei zugänglich und nicht verdeckt sein! Gerät wieder auf gewünschten Betriebszustand einstellen. - Seite 34 das Gerät nur auf Trinkwasserbetrieb läuft? Schwimmerschalter im Auffangbehälter (z.B. Zisterne/ Erdtank) ist zu tief bzw. falsch eingebaut. Installation des Schwimmerschalters überprüfen. Siehe 5.4.1 Schwimmerschalter installieren und 5.4.2 Schwimmerschalterka- bel anschliessen. Kabel zwischen Gerät und Schwimmerschalter im Auffangbehälter (z.B. Zisterne/ Erdtank) hat einen Kurzschluss, d.h. beide blanken Adern berühren sich bzw.
