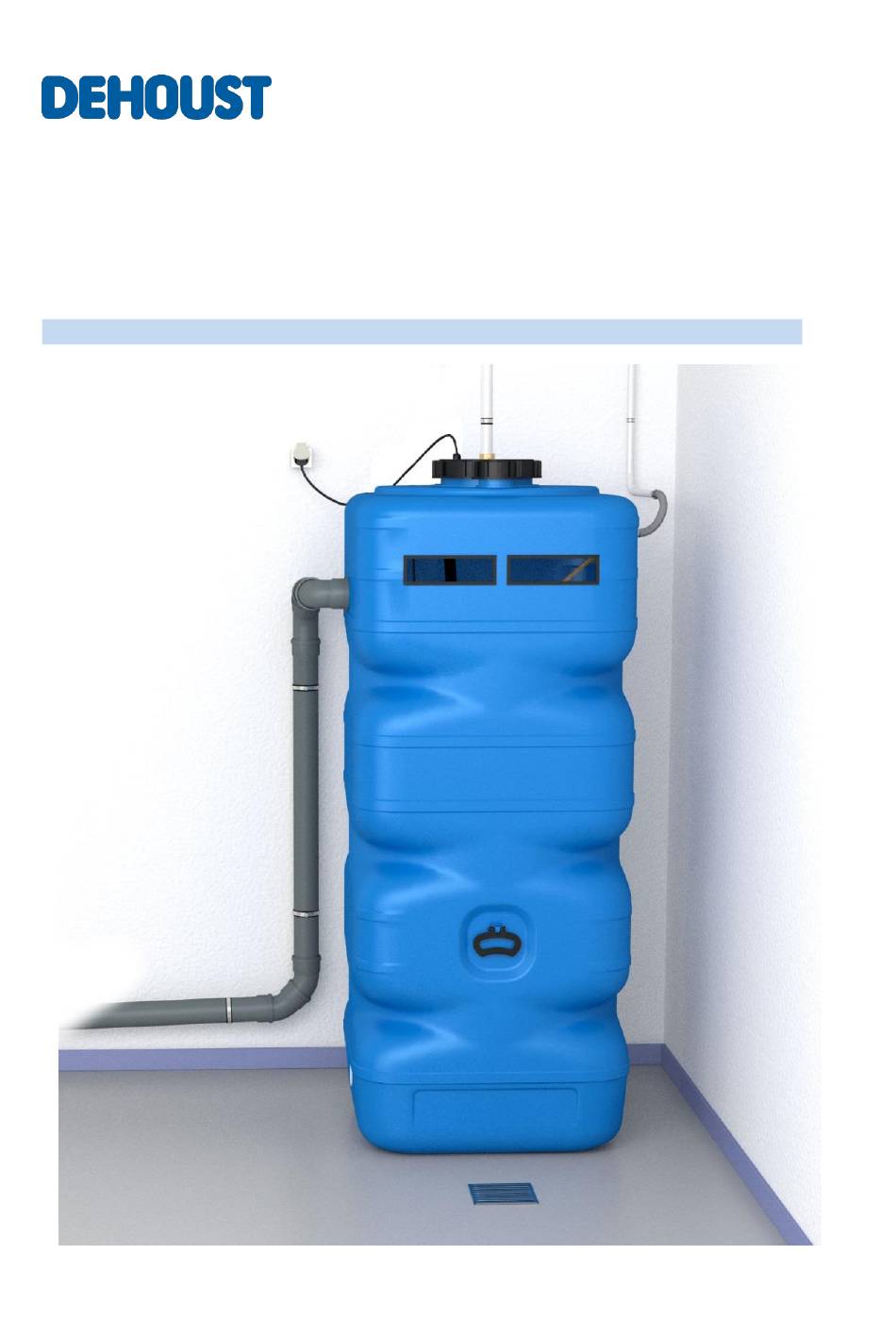

- Seite 1 Sicherheitstrennstation AQF Zum Schutz des Trinkwassers vor Betriebswasser der Gefährdungsklasse 5 gemäß DIN EN 1717 Bedienungs- und Installationsanleitung Stand: Oktober 2015...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheitshinweis......................1 1.1. Sicherheitshinweise in dieser Anleitung ....................1 1.2. Allgemeine Sicherheitshinweise ......................1 1.3. Weitere Sicherheitsbestimmungen ..................... 1 1.4. Folgen und Gefahren bei Nichtbeachtung der Anleitung ..............2 1.5. Sorgfaltspflicht des Betreibers ......................2 1.6. Sicherheitshinweise für Wartungs-, Inspektions- und Montagearbeiten ..........2 1.7. -
Seite 3: Sicherheitshinweis
Neben den in dieser Anleitung aufgeführten Sicherheitshinweisen sowie der bestimmungsgemäßen Verwendung gelten folgen- de Sicherheitsbestimmungen: • Unfallverhütungsvorschriften, Sicherheits- und Betriebsbestimmungen • Sicherheitsbestimmungen im Umgang mit gefährlichen Stoffen • Geltende Normen und Gesetze DEHOUST GMBH – GUTENBERGSTR. 5-7 – D-69181 LEIMEN – www.dehoust.de... -
Seite 4: Folgen Und Gefahren Bei Nichtbeachtung Der Anleitung
Sicherheits- und Schutzeinrichtungen unmittelbar nach Abschluss der Arbeiten wieder anbringen bzw. in Funktion setzen. Vor Wiederinbetriebnahme die aufgeführten Punkte für die Inbetriebnahme beachten. Unbefugte Personen (z. B. Kinder) von der Anlage fernhalten. DEHOUST GMBH – GUTENBERGSTR. 5-7 – D-69181 LEIMEN – www.dehoust.de... -
Seite 5: Anforderungen An Das Bedienpersonal
Gesetzliche Gewährleistungspflicht (Auszug) Es gilt die gesetzliche Gewährleistung nach § 437 BGB. Innerhalb der Garantiezeit beseitigt DEHOUST kostenlos Funktionsstörungen, die auf Fabrikations- oder Materialfehler zurück- zuführen sind. Dies umfasst sämtliche Störungen, die trotz nachweislich vorschriftsmäßiger Installation, sachgemäßem Betrieb und Beachtung der Betriebs- und Installationsanleitungen, auftreten. -
Seite 6: Beschreibung
230 V AC , 50 Hz, 16 A Leistungsaufnahme 1.125 Watt Umgebungstemperatur 5°C bis 20 °C Leergewicht 32 kg Gesamtgewicht mit gefülltem Vorrats- 525 kg behälter Abmessungen Gesamtanlage 720 x 720 x 1.430 LxBxH [mm] DEHOUST GMBH – GUTENBERGSTR. 5-7 – D-69181 LEIMEN – www.dehoust.de... -
Seite 7: Lieferumfang
Trinkwassernachspeisung Typ AB gemäß DIN EN 1717 Mechanisches Schwimmerventil zur Regulierung der Füllstandsmenge Tauchdruckpumpe HDPE-Druckrohr mit Schnellverschluss Anschlussleitung der Sicherheitstrennstation inkl. 2 m Anschlusskabel Bedienungsanleitung DEHOUST GMBH – GUTENBERGSTR. 5-7 – D-69181 LEIMEN – www.dehoust.de... -
Seite 8: Aufbau
Ausdehnungsgefäß zusätzlich in die Druckleitung mit einzusetzen. Die Sicherheitstrennstation nicht eingangsseitig drosseln (Vermeidung von Kavitationsschäden). Andere Betriebsweisen, sofern nicht in der Dokumentation genannt, mit dem Hersteller abstimmen. DEHOUST GMBH – GUTENBERGSTR. 5-7 – D-69181 LEIMEN – www.dehoust.de... -
Seite 9: Nicht Bestimmungsgemäße Verwendung
Die Tauchdruckpumpe ist bei Auslieferung bereits im Vorratsbehälter eingebaut und mit HDPE-Druckrohr und einem Schnellverbinders am Druckanschluss der Tauchdruckpumpe und am oberen mittleren Tankdeckel eingeschraubt. Das Stromkabel ist durch den Tankdeckel mit einer PG-Verschraubung durchgeführt. DEHOUST GMBH – GUTENBERGSTR. 5-7 – D-69181 LEIMEN – www.dehoust.de... -
Seite 10: Verbindung An Wasserleitungen
Einbau eines Absperrventils, eine lösbare Verschraubung und eines externen Wasserfeinfilters ist empfehlenswert. Das Nachspeisevolumen der Trinkwassernachspeisung muss sich im Bereich des angegebenen Fließdruckes (Vgl. 3.2) befinden, um eine dauerhafte Versorgungssicherheit der Tauchdruckpumpe mit ausreichend Wasser- gewährleisten zu können. DEHOUST GMBH – GUTENBERGSTR. 5-7 – D-69181 LEIMEN – www.dehoust.de... -
Seite 11: Anschluss Des Mechanischen Schwimmerventils An Die Trinkwasserleitung
Rohrleitung entsprechend zum angedachten Anschluss. Dieser Überlauf wird dann wirksam, wenn das mechanische Schwimmerventil der Trinkwassernachspeisung eine Funktionsstörung aufweisen sollte und das Wasser dadurch über den maximalen Füllstand im Vorratsbehälter ansteigt. DEHOUST GMBH – GUTENBERGSTR. 5-7 – D-69181 LEIMEN – www.dehoust.de... -
Seite 12: Anschluss Notüberlaufstutzen Dn 70 An Kanalsystem/Hebeanlage
Der Aufstellraum muss zwingend über einen geeigneten Bodenablauf/Pumpensumpf verfügen, um die überlaufende Wassermenge bei Rückstauung über den Trinkwassernachspeisetrichter des Vorratsbehälters sicher abführen zu können. Seitlicher Tanknotüberlaufschlitz Typ AB Abbildung 7: seitlicher Tanknotüberlaufschlitz Typ AB DEHOUST GMBH – GUTENBERGSTR. 5-7 – D-69181 LEIMEN – www.dehoust.de... -
Seite 13: Elektrischer Anschluss
Beim Öffnen eines Betriebswasserverbrauchers schaltet die Tauchdruckpumpe ab einem Leitungsdruck von ca. 2,2 bar automatisch ein und fördert solange Betriebswasser, bis alle Betriebswasserverbraucher geschlossen wurden. Bei Wassermangel schaltet der integrierte Trockenlaufschutz die Tauchdruckpumpe ab. DEHOUST GMBH – GUTENBERGSTR. 5-7 – D-69181 LEIMEN – www.dehoust.de... -
Seite 14: Instandhaltung
Trinkwassernachspeisung absperren und Betriebswasserverbraucher öffnen, bis Vorratsbehälter leer gepumpt ist. Der integrierte Trockenlaufschutz schaltet die Tauchdruckpumpe automatisch ab. Danach Trinkwassernachspeisung wieder öffnen und Betriebswasserverbraucher schließen. Der Trockenlaufschutz wird nach 3 min automatisch zurückgesetzt. Zeitraum: halbjährlich DEHOUST GMBH – GUTENBERGSTR. 5-7 – D-69181 LEIMEN – www.dehoust.de... -
Seite 15: Wartungen
Tauchdruckpumpe erforderlich sein, so kann die elektrische Steckverbindung gelöst und die Tauchdruckpumpe ausgebaut werden. Der Druckschlauch muss durch Lösen der Schlauchschelle von der Schlauchtülle abgezogen werden. Elektrischer Steckverbinder - PIN-Belegung der Tauchdruckpumpe: 1; 3; PE DEHOUST GMBH – GUTENBERGSTR. 5-7 – D-69181 LEIMEN – www.dehoust.de... -
Seite 16: Störungen/Fehlersuche
Tauchdruckpumpe schaltet ab FI-Schutzschalter löst aus Isolationswiderstand prüfen Service 9. Entsorgung Das Verpackungsmaterial ist der Altpapierverwertung zuzuführen. Das Produkt ist frei an den Hersteller, DEHOUST GmbH – Bereich GEP zu senden. DEHOUST GMBH – GUTENBERGSTR. 5-7 – D-69181 LEIMEN – www.dehoust.de...
