Das Edelstahlrohr wird in dem Sinne auf den Schlauch aufgeschoben, das die Schlauchtülle zum Schlauch weist. Wenn die
Schlauchtülle bündig auf den Schlauch aufgeschoben wurde, wird der Sprengring auf das Edelstahlrohr gesteckt. Die
Schlauchschelle wird auf die Schlauchtülle aufgeschoben und mit einer geeigneten Zange verquetscht.
Das Anschlusskabel wird mithilfe von einem geeigneten Gleitmittel durch die entsprechende Öffnung am Dichtungssatz ge-
schoben. Das Edelstahlrohr wird bis zum Anschlag in den Dichtungssatz eingeführt.
Das Anschlusskabel wird bis zur C-Class Connect verlegt und kann entsprechend gekürzt werden.

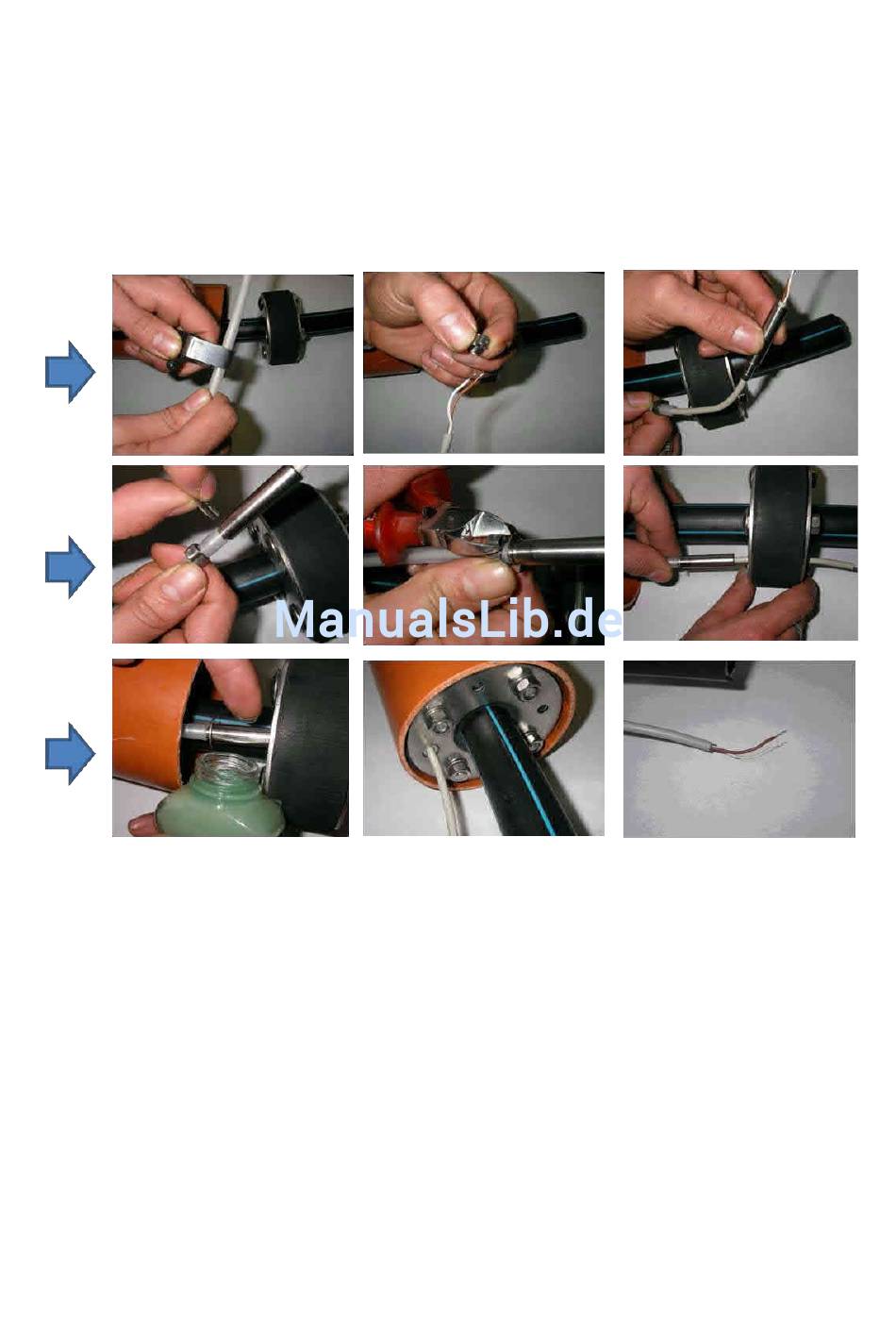

Abbildung 44: Installation des Anschlusskabels mit dem Edelstahlrohr
Im Anschluss wird die Inbus-Schraube der CONNECT-Steuerung gelöst (siehe Abbildung 45) und die CONNECT-Steuerung
nach außen geklappt.
Das Anschlusskabel wird von hinten durch die Gehäuseöffnung des Notüberlaufstutzens in die C-Class CONNECT eingeführt.
Das Anschlusskabel mit dem entsprechend markierten Kabelstecker an der CONNECT-Steuerung (siehe Abbildung 46) verbin-
den. Anschluss der Kabelleitung im Stecker gemäß der Abbildung 47.
Pin-Belegung: Pin 1 + Pin 2
