Betriebs- und Installationsanleitung
-
Vor Installation und Betrieb unbedingt lesen!
-
Alle Sicherheitshinweise beachten!
-
Für zukünftige Verwendung sicher aufbewahren!
Diese Installationsanleitung enthält wichtige Hinweise und Warnvermerke.
Bitte vor Installation, elektrischem Anschluss und Inbetriebnahme die Betriebs-
und Installationsanleitung unbedingt lesen.
Weitere Betriebs- und Installationsanleitungen, die Komponenten / Zubehör
zum Gerät betreffen, sind zusätzlich zu berücksichtigen.
Stand: Oktober 2012
Technische Änderungen vorbehalten
Für Druckfehler wird keine Haftung übernommen
Regenmanager
DEHOUST GmbH – Bereich GEP
Wecostraße 7-11 * 53783 Eitorf
®
RM7-AQF
Stand: Okt. 2012
Seite 1
Werbung
Verwandte Anleitungen für dehoust Regenmanager RM7-AQF
Inhaltszusammenfassung für dehoust Regenmanager RM7-AQF
- Seite 1 Weitere Betriebs- und Installationsanleitungen, die Komponenten / Zubehör zum Gerät betreffen, sind zusätzlich zu berücksichtigen. Stand: Oktober 2012 Technische Änderungen vorbehalten Für Druckfehler wird keine Haftung übernommen DEHOUST GmbH – Bereich GEP Wecostraße 7-11 * 53783 Eitorf Stand: Okt. 2012 Seite 1...
- Seite 2 Information (Gibt ihnen hilfreiche Informationen zu den einzelnen Arbeitsschritten!) Achtung (Bei Nichtbeachten der Hinweise können Sachschäden entstehen!) Gefahr (Bei Nichtbeachten der Hinweise können Personenschäden entstehen!) DEHOUST GmbH – Bereich GEP Wecostraße 7-11 * 53783 Eitorf Stand: Okt. 2012 Seite 2...
- Seite 3 Kosten, die durch unsachgemäßen Betrieb oder Installation entstehen, werden nicht übernommen. Fragen zum Gerät und zu Ersatzteilbestellungen: • Nur an Ihren Vertragshändler richten. • Stets Versandanschrift angeben. • Stets Seriennummer angeben. DEHOUST GmbH – Bereich GEP Wecostraße 7-11 * 53783 Eitorf Stand: Okt. 2012 Seite 3...
- Seite 4 Störungen in Ihrer Regenwassernutzungsanlage werden Ihnen automatisch, akustisch und optisch, an der RM7-Steuerung angezeigt. ® Einsatz Regenmanager RM7-AQF bedeutet für Regenwassernutzungsanlage: Ständige Betriebsbereitschaft Hohe Betriebssicherheit Bedienerfreundliche Handhabung Kostensenkung durch Trinkwasserersparnis DEHOUST GmbH – Bereich GEP Wecostraße 7-11 * 53783 Eitorf Stand: Okt. 2012 Seite 4...

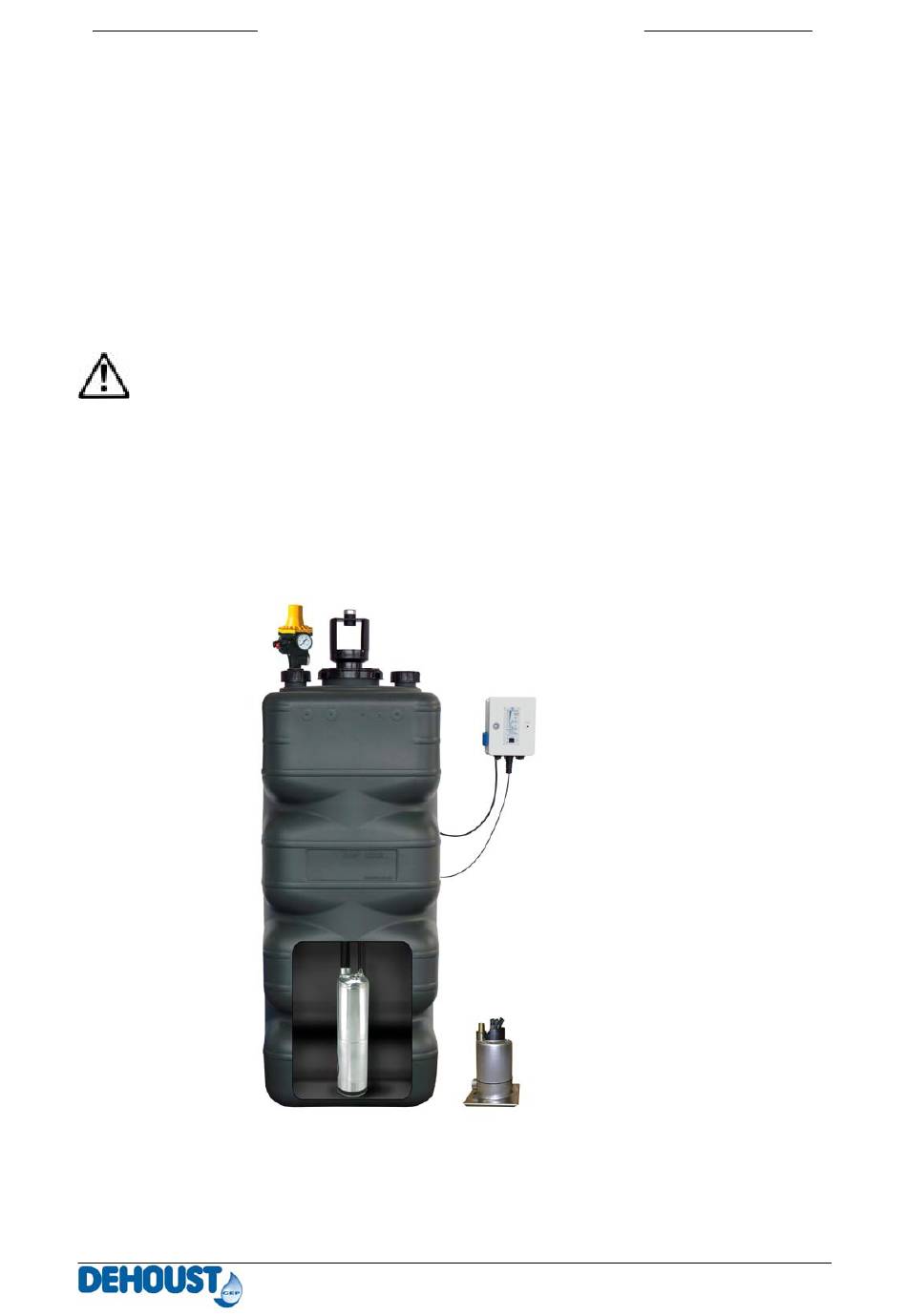

- Seite 5 Rückseite des Systemtanks Überlaufanschluss an der Rückseite des Systemtanks Systemtank AQF Steuerung RM7-AQF Tauchmotorpumpe Zubringerpumpe für den RM7-AQF Einbau in den Regenwasserbehälter Bild 1 DEHOUST GmbH – Bereich GEP Wecostraße 7-11 * 53783 Eitorf Stand: Okt. 2012 Seite 5...
- Seite 6 Hierdurch sind die Stecker auf der Unterseite und der linken Seite gut anzuschließen. Hinweis! Beachten Sie die Längen der Anschlussleitungen! o Magnetventil Kabellänge 2 m. o Systemtank-Geber Kabellänge 2 m. Bild 2 DEHOUST GmbH – Bereich GEP Wecostraße 7-11 * 53783 Eitorf Stand: Okt. 2012 Seite 6...
- Seite 7 Durchflussrichtung Rückschlagventils. muss von der Pumpe aus zum Haus verlaufen. 1” Gewinde Gummi- Druckschlauches dicht und fest in den Druckausgang des Rückschlagventils Bild 4 eindichten. DEHOUST GmbH – Bereich GEP Wecostraße 7-11 * 53783 Eitorf Stand: Okt. 2012 Seite 7...
- Seite 8 Netzleitung der Zubringerpumpe bis zum Anschlussraum im Haus verlegen. o Kabel dürfen nicht ohne Schutz im Erdreich verlegt werden! Nehmen Sie ein KG-Rohr DN 100 und verbinden Sie damit den DEHOUST GmbH – Bereich GEP Wecostraße 7-11 * 53783 Eitorf Stand: Okt. 2012...
- Seite 9 Bild 8. o die überschüssige Länge oben am Gehäuse des Gebers fixieren, siehe Bild 8. o Kabel oben am Gehäuse auf passende Länge aufwickeln. DEHOUST GmbH – Bereich GEP Wecostraße 7-11 * 53783 Eitorf Stand: Okt. 2012 Seite 9...
- Seite 10 1) Stopfen vorsichtig entfernen und aufbewahren. 2) Mit beiliegendem Schlitzschraubendreher die jeweils vorher gemessene maximale Wassertiefe einstellen. 3) Stopfen als Schutz wieder befestigen. Bild 9 DEHOUST GmbH – Bereich GEP Wecostraße 7-11 * 53783 Eitorf Stand: Okt. 2012 Seite 10...
- Seite 11 Die Tauchpumpe mit dem Durchflusswächter ist Werksseitig vorinstalliert und muss nur noch per Stecker und Kupplung verbunden werden, dies wird im Punkt 3.0 Inbetriebnahme erklärt! DEHOUST GmbH – Bereich GEP Wecostraße 7-11 * 53783 Eitorf Stand: Okt. 2012 Seite 11...
- Seite 12 Das Gerät piepst ununterbrochen und die LED-Anzeige blinkt. o Es ist eine Fehlersituation aufgetreten. Störung beseitigen siehe Betriebs- und Installationsanleitung Kapitel 4 "Was ist zu machen, wenn...". DEHOUST GmbH – Bereich GEP Wecostraße 7-11 * 53783 Eitorf Stand: Okt. 2012 Seite 12...
- Seite 13 ® Regenmanager RM7-AQF 3.1 Kontrollelemente DEHOUST GmbH – Bereich GEP Wecostraße 7-11 * 53783 Eitorf Stand: Okt. 2012 Seite 13...
- Seite 14 ® Regenmanager RM7-AQF Bild 13 DEHOUST GmbH – Bereich GEP Wecostraße 7-11 * 53783 Eitorf Stand: Okt. 2012 Seite 14...
- Seite 15 Optisches Signal aufheben: o Halten Sie die Taste "Quitt." fünf Sekunden gedrückt. o Die Störungsmeldung ist somit zurückgesetzt. RM7-AQF nach Störungsbeseitigung auf gewünschten Betriebszustand schalten. DEHOUST GmbH – Bereich GEP Wecostraße 7-11 * 53783 Eitorf Stand: Okt. 2012 Seite 15...
- Seite 16 Geschirrspülmittel beseitigen. Hinweis! Beachten Sie dabei bitte, dass keine Flüssigkeit in die Stecker oder Schalter oder hinter das Kontrollelement gelangen darf! Zeitraum: Jährlich Durchführung: Betreiber DEHOUST GmbH – Bereich GEP Wecostraße 7-11 * 53783 Eitorf Stand: Okt. 2012 Seite 16...
- Seite 17 Die Geberkabel im Außenbehälter (z.B. Zisterne / Erdtank) vorsichtig mit einem Tuch reinigen. Kabel auf Rissbildung oder sonstige Alterserscheinungen überprüfen. Zeitraum: In Zusammenhang mit der Kontrolle des Außenbehälters (z.B. Zisterne / Erdtank). Durchführung: Betreiber DEHOUST GmbH – Bereich GEP Wecostraße 7-11 * 53783 Eitorf Stand: Okt. 2012 Seite 17...
- Seite 18 Hinweis! Falls doch einmal eine Störung auftreten sollte, sehen Sie auf Seite 19…21, "Störung beseitigen" nach. Bei anderen Störungen wenden Sie sich bitte an Ihren Vertragspartner / Händler. DEHOUST GmbH – Bereich GEP Wecostraße 7-11 * 53783 Eitorf Stand: Okt. 2012...
- Seite 19 Stecker: blauer Draht auf 2 vertauscht worden. brauner Draht auf 1 angeschlossen sind. Wenn das Kabel verlängert wurde, prüfen, ob hier die Adern vertauscht wurden. DEHOUST GmbH – Bereich GEP Wecostraße 7-11 * 53783 Eitorf Stand: Okt. 2012 Seite 19...
- Seite 20 Wassertiefe des Systemtanks AQF überprüfen und an der Der Systemtank-Geber ist zu Kalibrierschraube hoch eingestellt. "Systemtank Wassertiefe" den Einstellwert ändern. Siehe hierzu Seite 10. DEHOUST GmbH – Bereich GEP Wecostraße 7-11 * 53783 Eitorf Stand: Okt. 2012 Seite 20...
- Seite 21 Pumpe läuft nicht an Kein Strom Sicherungen und sonstige Schutzeinrichtungen überprüfen. NEIN Netzkabel unterbrochen Netzkabel überprüfen NEIN Pumpe nicht befüllt Pumpe mit Wasser befüllen DEHOUST GmbH – Bereich GEP Wecostraße 7-11 * 53783 Eitorf Stand: Okt. 2012 Seite 21...
- Seite 22 Wenden Sie sich an Ihren Vertragspartner / Händler. NEIN Maximale Förderhöhe Geodätische Höhe plus überschritten Verluste überprüfen. Bei anderen Störungen wenden Sie sich bitte an Ihren Vertragspartner / Händler. DEHOUST GmbH – Bereich GEP Wecostraße 7-11 * 53783 Eitorf Stand: Okt. 2012 Seite 22...
- Seite 23 Sicherheitsvorschriften des Betreibers sind zu beachten. Sicherheitshinweise für den Betreiber / Bediener Gefährdung durch elektrische Energie ist auszuschließen (Einzelheiten hierzu siehe auch in den landesspezifischen Vorschriften der örtlichen Behörden). DEHOUST GmbH – Bereich GEP Wecostraße 7-11 * 53783 Eitorf Stand: Okt. 2012 Seite 23...
- Seite 24 Entsorgung / Recycling / Verschrottung Das Verpackungsmaterial ist der Altpapierverwertung zuzuführen. Das Produkt ist frei an den Hersteller, DEHOUST GmbH – Bereich GEP zu senden. Sicherheitsnormen Das Produkt entspricht den Normen DIN EN 50 081 Teil 1; DIN EN 50 082 Teil 1; DIN EN 60335;...
