5.2. Verbindung mit Wasserleitungen
Alle Anschlüsse der C-Class CONNECT sind mit 3 teiligen Messing-Verschraubungen versehen, die eine spätere Wartung /
Reparatur erleichtern.
Bauseits empfehlen wir für den Anschluss flexibler Wasserleitungen an die C-Class CONNECT sowie einen geeigneten Ab-
sperrhahn, hierdurch:
werden Schwingungs- und Geräuschübertragungen vermieden.
werden Montageungenauigkeiten ausgeglichen.
sind die Leitungen jederzeit absperrbar.
können Funktionsstörungen mit geringem Aufwand beseitigt werden.
sind Reparaturen und Wartungsarbeiten jederzeit möglich.
kann bei langer Abwesenheit der Wasserzulauf unterbunden werden.
5.2.1. Trinkwassernachspeisung
Die Trinkwasserleitung mit dem Trinkwasseranschluss (siehe Abbildung 5) auf der Rückseite der C-Class CONNECT verbinden
und eindichten.
Die Verbindungsleitung spannungsfrei anschließen. Es dürfen keine Kräfte auf die Anschlussstutzen und die
Anlage gebracht werden. Vor der Anlage gegebenenfalls einen Druckminderer einbauen, so dass sichergestellt
werden kann, dass nicht mehr als 5 bar Vordruck aus dem Trinkwassernetz nachgespeist werden. Der bauseitige
Einbau eines Absperrventils, eine lösbare Verschraubung und eines externen Wasserfeinfilters ist empfehlens-
wert.
Das Nachspeisevolumen der Trinkwassernachspeisung muss sich im Bereich des angegebenen Fließdruckes
(siehe Kapitel 3.2) befinden, um eine dauerhafte Versorgungssicherheit der Druckpumpe mit ausreichend Was-
sergewährleisten zu können.

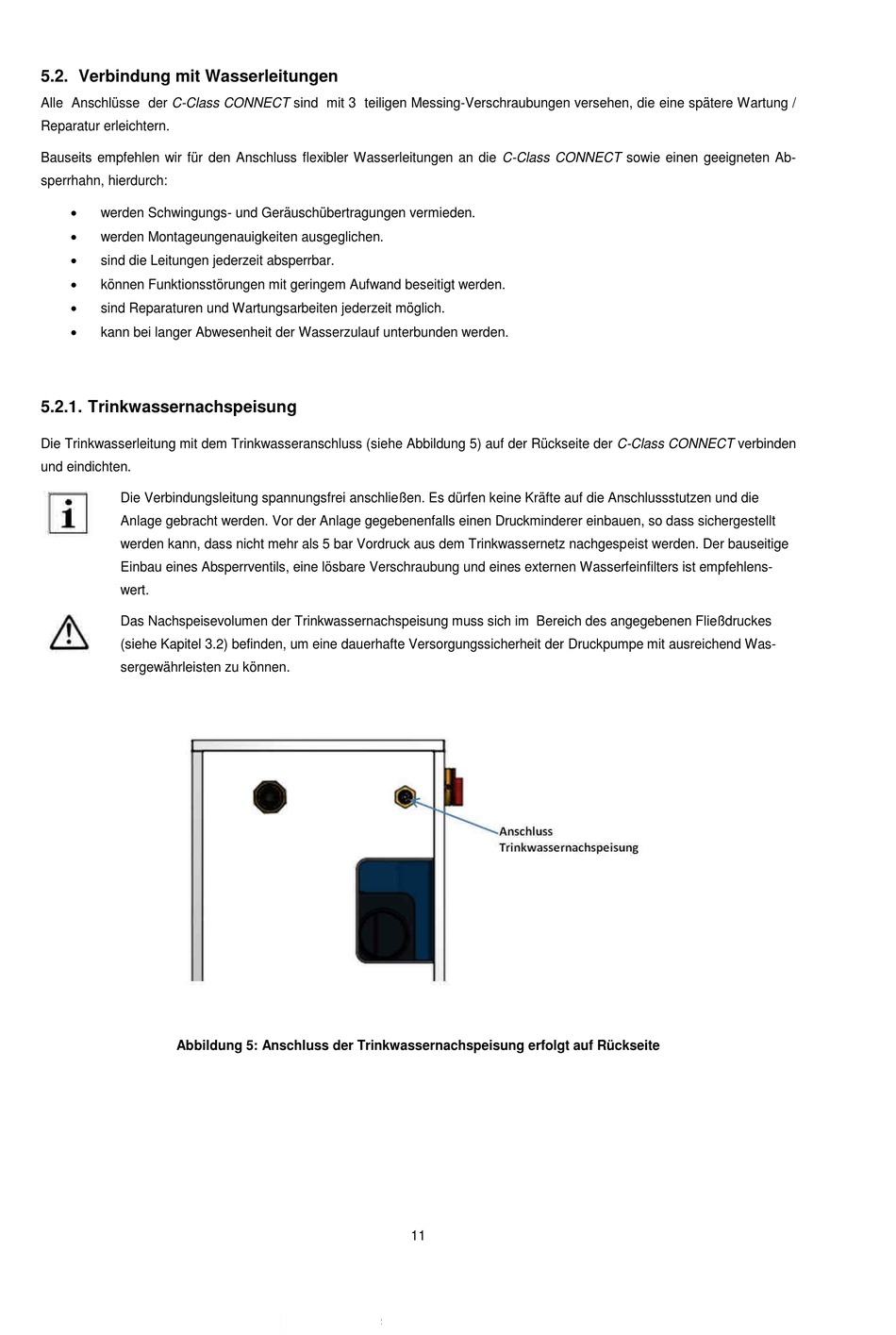

Abbildung 5: Anschluss der Trinkwassernachspeisung erfolgt auf Rückseite
11
