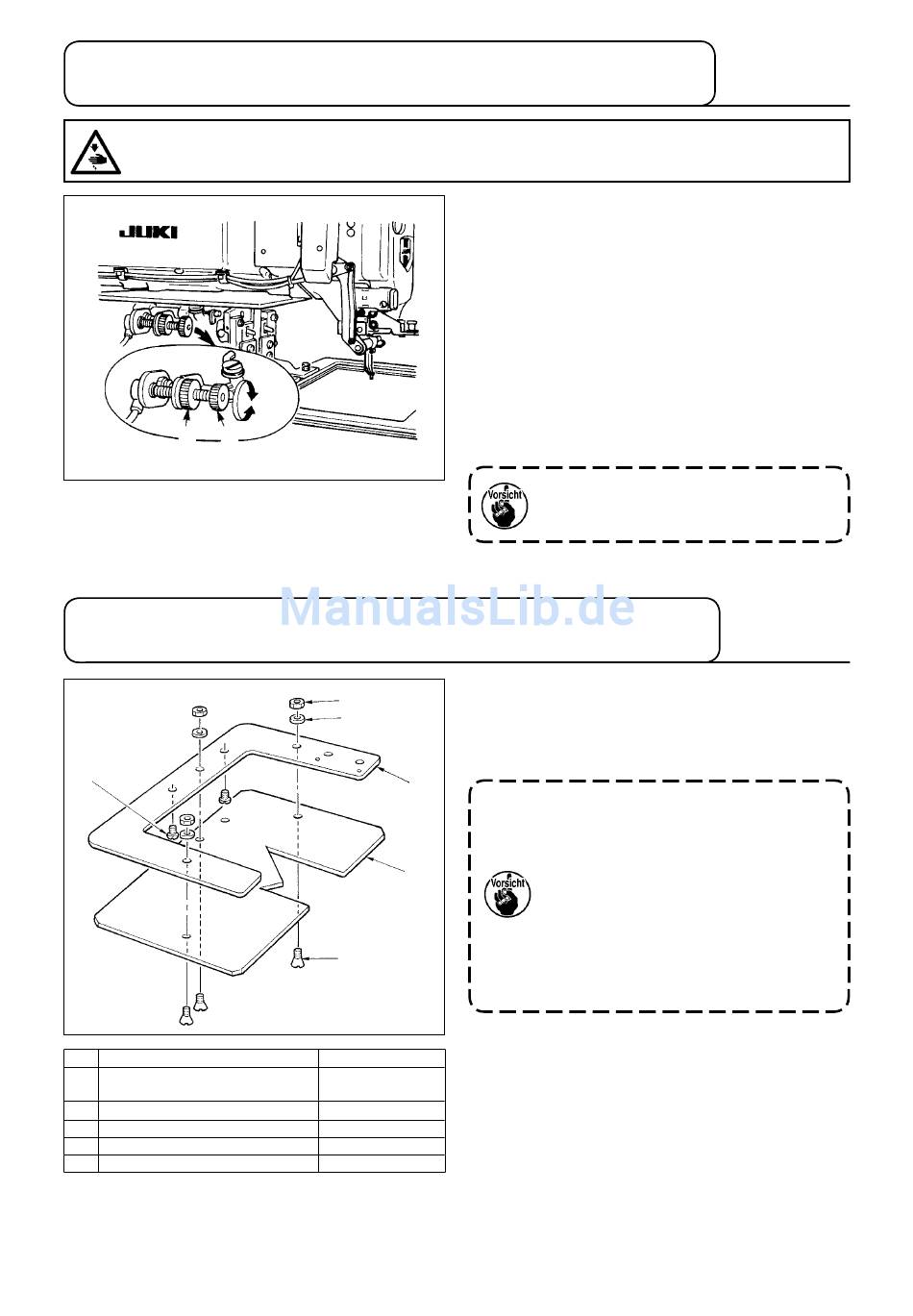

5-3. Einstellen der Zwischenstellung des Nähgutrahmens (links)
(für Maschinen mit zweiteiligem Zweistufenhub-Nähgutrahmen)
WARNUNG :
Schalten Sie vor Beginn der Arbeit die Stromversorgung aus, um durch plötzliches Anlaufen der
Maschine verursachte Unfälle zu verhüten.
❶
❷
5-4. Verwendung der Plastikplatine (mitgeliefertes Zubehör)
(für Maschinen mit zweiteiligem Zweistufenhub-Nähgutrahmen)
❻
❶
Ebauche en plastique
❷
Linker Rahmen des zweiteiligen
Nähgutrahmens
❸
Befestigungsschraube
❹
Unterlegscheibe
❺
Mutter
❻
Halteschraube
A
B
❺
❹
❷
❶
❸
40035093
40032844
SM1041201SC
WP0430801SC
NM6040001SC
SM4040455SP
1) Den Knopf ❶ lösen.
2) Die Zwischenstellung des Nähgutrahmens
durch Drehen des Knopfes ❷ so einstellen,
daß er etwas über dem Nähgut auf der Ma-
schine stehenbleibt.
Durch Drehen des Knopfes ❷ in Richtung A
wird die Höhe der Zwischenstellung des Näh-
gutrahmens vergrößert, während sie durch
Drehen in Richtung B verkleinert wird.
3) Nach der Einstellung den Knopf ❶ wieder
fest anziehen.
Nur der linke Nähgutrahmen kann
in der Zwischenstellung angehalten
werden.
1) Die mitgelieferte Plastikplatine entsprechend
der Form des Nähmusters bearbeiten.
2) Die Plastikplatine gemäß der obigen Abbil-
dung am Nähgutrahmen befestigen.
1. Die Plastikplatine ist für den rech-
ten und linken Rahmen identisch.
Die Plastikplatine auf die gleiche
Weise am rechten Rahmen anbrin-
gen.
2. Verwenden Sie je nach Bedarf die
mitgelieferte Schaumstoff- oder
Gummimatte in Verbindung mit der
Plastikplatine.
– 17 –
