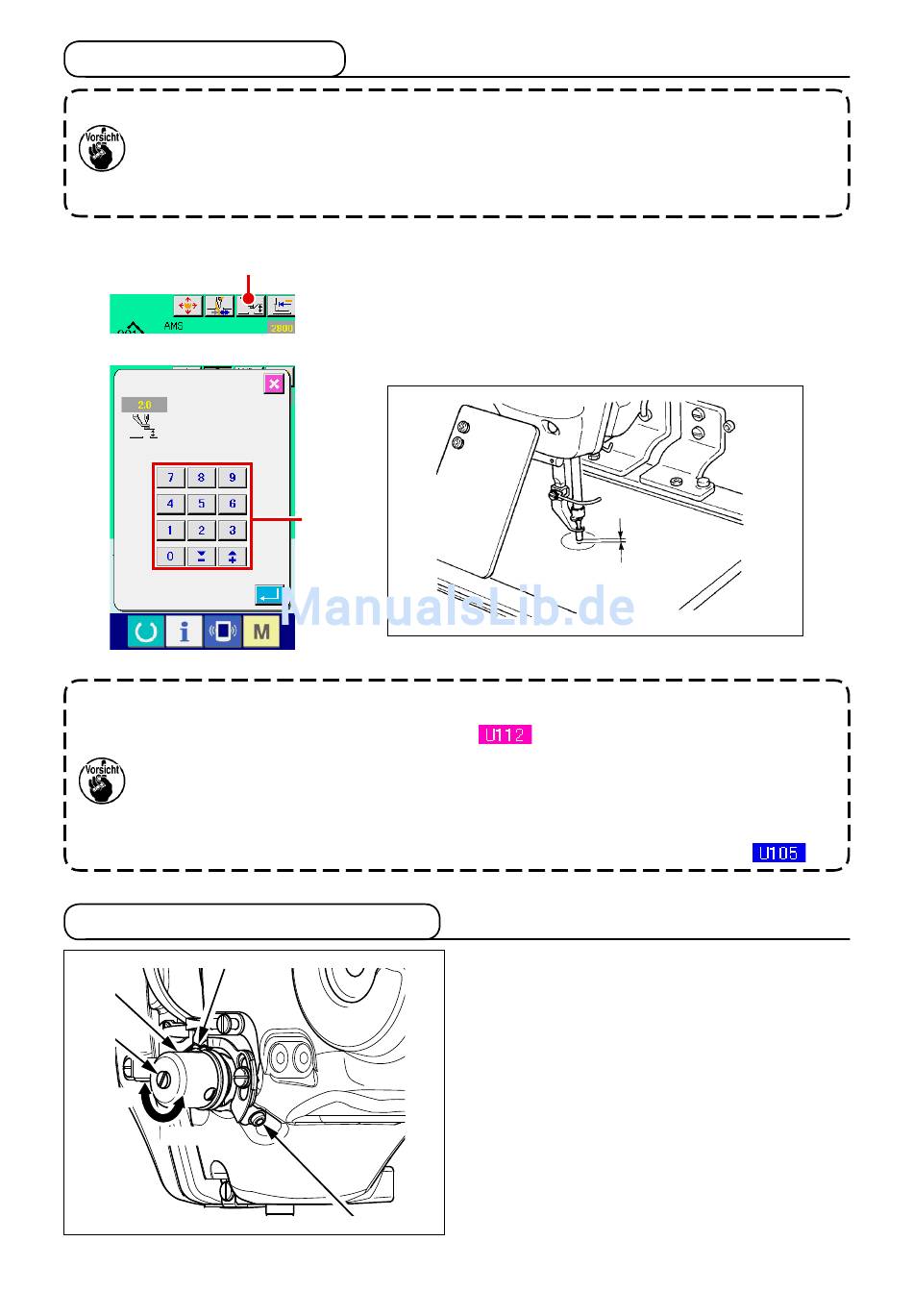

4-7. Zwischenpresserhöhe
1. Zum Anheben der Zwischenpresserhöhe die Riemenscheibe von Hand drehen, um die
Nadelstange abzusenken, und sicherstellen, dass die Nadelstange nicht mit dem Zwi-
schenpresser in Berührung kommt. (Bei Verwendung einer DP X 5 Nadel ist die Nähma-
schine bei einer Höhe von maximal 3,5 mm zu benutzen.)
2. Achten Sie darauf, dass Ihre Hände oder Finger nicht von Transportrahmen oder Zwi-
schenpresser eingeklemmt werden.
[IP-420]
1. Der Einstellbereich des Zwischenpressers geht bis zum Standardwert von 3,5 mm.
Wenn jedoch eine DP X 17 Nadel für H-Typ oder dergleichen verwendet wird, kann der
Einstellbereich mit dem Speicherschalter
2. Wenn die Höhe des Zwischenpressers vergrößert oder eine dickere Nadel verwendet
wird, ist der Abstand zwischen dem Wischer und den Komponenten zu überprüfen. Der
Wischer kann nur verwendet werden, wenn ausreichender Abstand vorhanden ist. Schal-
ten Sie den Wischerschalter aus. Beachten Sie außerdem, dass der Wischer so einge-
stellt ist, dass er ohne Rücksicht auf die werksseitige Einstellung der Zwischenpresser-
höhe in der Tiefstellung des Zwischenpressers ausschlägt. (Speicherschalter
4-8. Einstellen der Fadenanzugsfeder
❶
❸
❹
Erhöhen
Verringern
A
Drücken Sie die Zwischenpresser-Einstelltaste A, und nehmen
Sie die Einstellung mit dem Zehnerblock B so vor, dass der
Abstand zwischen der Unterseite des Zwischenpressers und dem
Stoff 0,5 mm (Dicke des verwendeten Garns) beträgt.
B
❷
auf max. 7 mm geändert werden.
1) Einstellen des Hubs
Die Klemmschraube ❷ lösen und die Span-
nungsreglereinheit ❸ drehen. Durch Drehen
im Uhrzeigersinn wird der Bewegungsbetrag
vergrößert und der Fadenzugbetrag erhöht.
2) Einstellen der Spannung
Um die Spannung der Fadenanzugsfeder ❶
zu ändern, einen schmalen Schraubendreher
in die Öffnung des Fadenspannerbolzens ❹
einführen, und den Bolzen bei angezogener
Schraube ❷ drehen.
Durch Drehen im Uhrzeigersinn wird die Span-
nung der Fadenanzugsfeder erhöht, während
die Spannung durch Drehen entgegen dem
Uhrzeigersinn verringert wird.
– 13 –
0,5 mm
)
