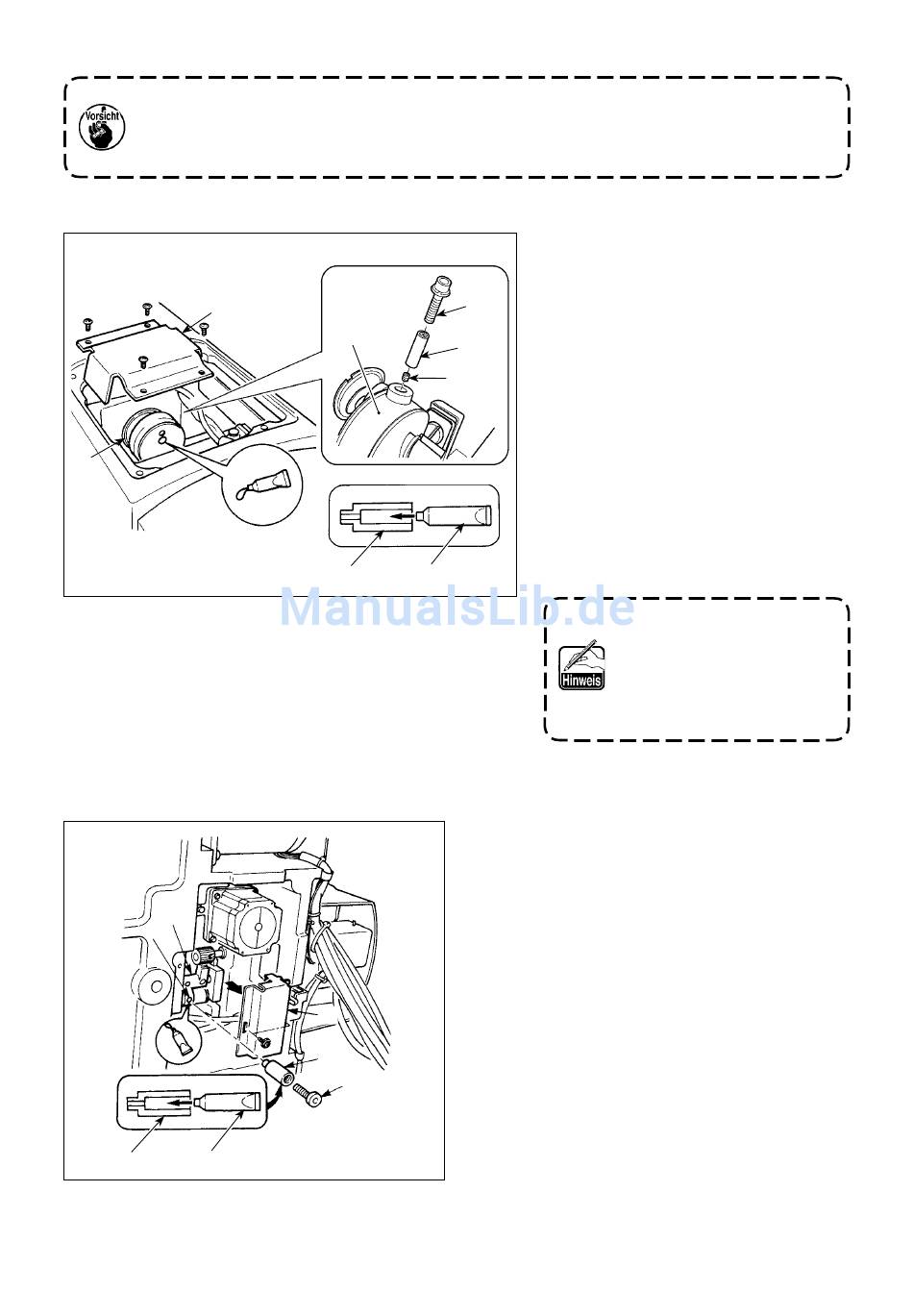

(3) Schmierstellen für JUKI Grease B
Verwenden Sie die mit der Einheit gelieferte Fetttube B (Teilenummer: 40013640), um
andere Stellen als die unten angegebenen abzuschmieren. Falls ein anderes Fett als das
vorgeschriebene verwendet wird, kann es zu einer Beschädigung der zugehörigen Teile
kommen.
■ Abschmieren des Exzenternockenabschnitts
❶
❷
■ Abschmieren des Schwingwellenstift-Abschnitts
❷
❸
❹
❺
❻
❷
❹
❸
❹
❺
1) Den Maschinenkopf neigen, und die Schmier-
2) Den mit der Einheit gelieferten Stutzen ❹
3) Die Befestigungsschrauben ❸ des Schwin-
4) Die mit der Einheit gelieferte Schraube ❻ in
❶
❹
❻
5) Nach dem Einfüllen des Fetts die entfernte
– 110 –
1) Die Kurbelstangenabdeckung ❶
öffnen.
2) Die Befestigungsschraube ❸ von
der am Umfang der Kurbelstange
❷ befindlichen Fetteinlassabde-
ckung entfernen.
3) Den Stutzen ❹ durch die Tube ❺
mit JUKI Grease B füllen.
4) Die mit der Einheit gelieferte
Schraube ❻ in den Stutzen eindre-
hen, um das Fett einzupressen.
5) Nach dem Einfüllen des Fetts die
entfernte Befestigungsschraube ❸
sicher festziehen.
Der Exzenternockenab-
schnitt kann ausreichend
mit Fett gefüllt werden, in-
dem das Fett eingefüllt wird,
während die Hauptwelle der
Nähmaschine gedreht wird.
abdeckung ❶ entfernen.
durch die Tube ❺ mit JUKI Grease B füllen.
grads ❷ herausdrehen, und den Stutzen ❹
in die Schraubenbohrung eindrehen.
den Stutzen eindrehen, um JUKI Grease B
einzupressen.
Befestigungsschraube ❸ sicher festziehen.
