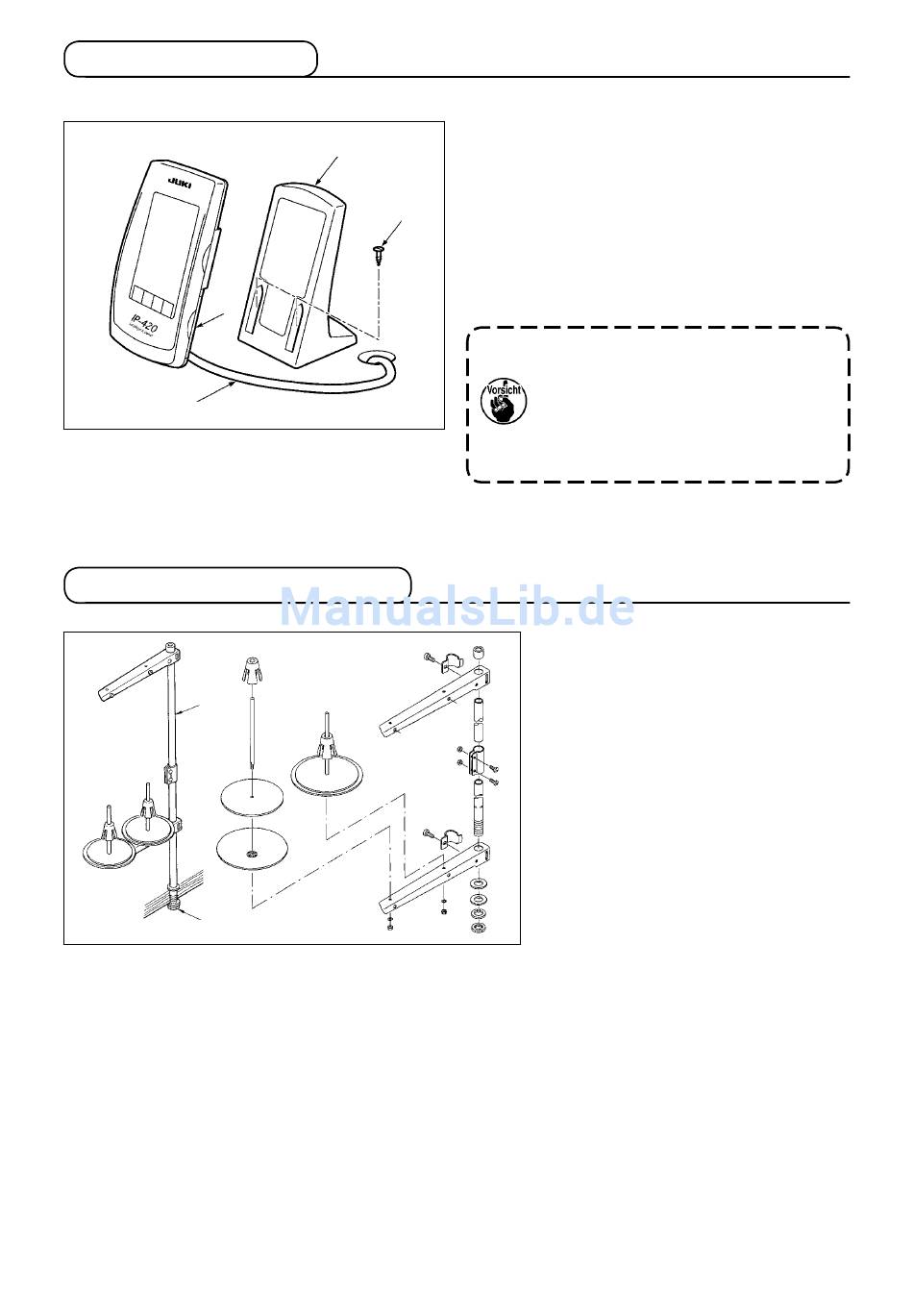

3-4. Installieren der Tafel
1) Installieren von IP-420
❶
❷
3-5. Installieren des Garnständers
❷
❶
1) Die Abdeckung ❶ öffnen, und das Kabel ❷
❸
abtrennen. Dann das Kabel wieder an die
Tafel auf der Oberseite des Tisches anschlie-
ßen, nachdem es durch die Öffnung im Tisch
❹
geführt wurde.
2) Den Bedienungstafelhalter ❸ mit zwei Holz-
schrauben ❹ an einer optionalen Stelle auf
dem Tisch befestigen.
– 6 –
Installieren Sie die Tafel an einer
Stelle, an der die X-Verschiebungs-
abdeckung oder der Kopfgriff nicht
mit ihr in Berührung kommen, weil es
anderenfalls zu einer Beschädigung
der Tafel kommt.
1) D en Garnständer zusammenbauen
und in die Bohrung in der oberen
rechten Ecke des Maschinentisches
stecken.
2) D ie Gegenmutter ❶ zum Befestigen
des Garnständers anziehen.
3) W enn Deckenverkabelung möglich
ist, das Netzkabel durch die Spulen-
haltestange ❷ führen.
