SIGRIST-PHOTOMETER TurBiScat PM 40 Kurzanleitung Seite 98

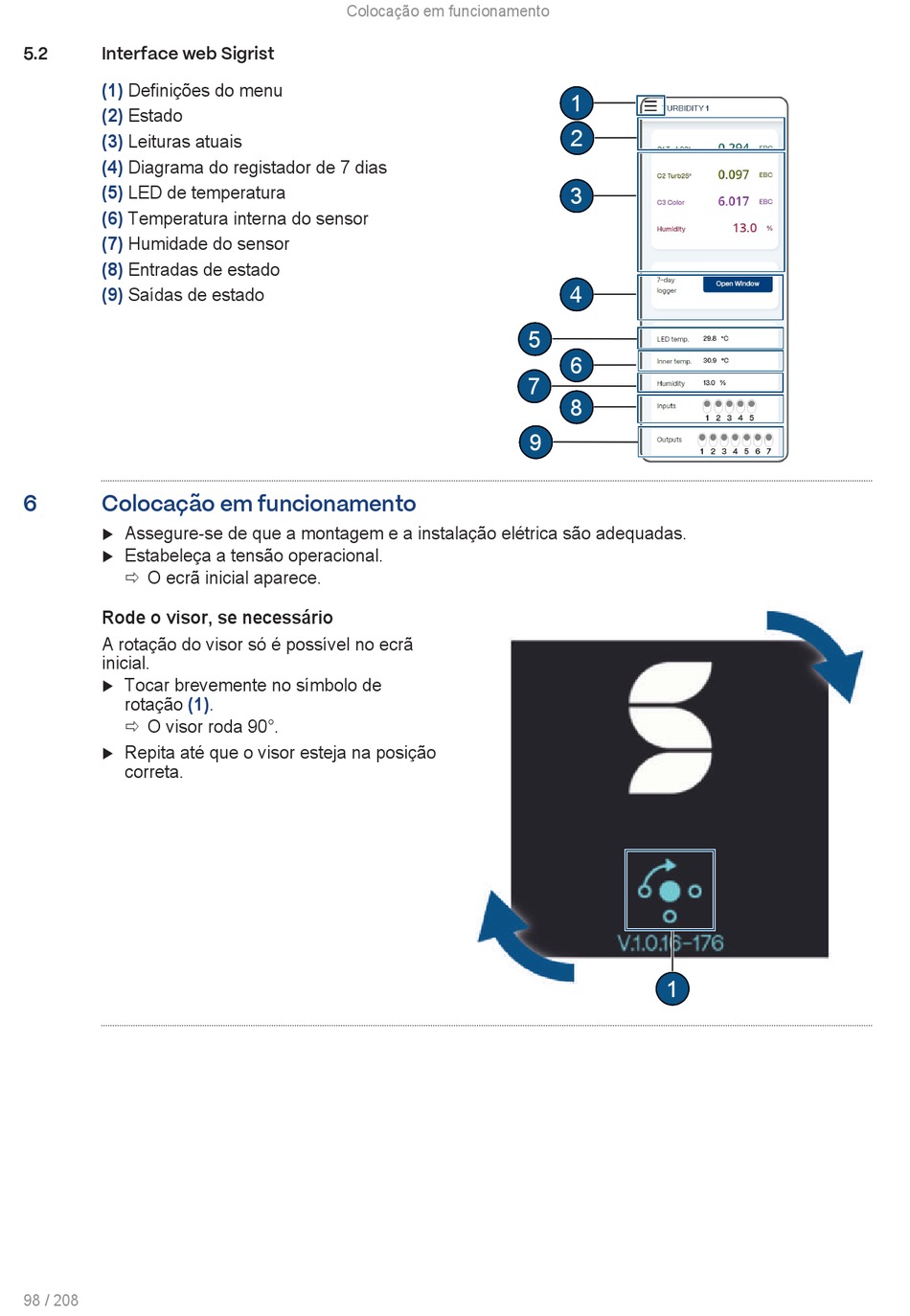

5.2 Interface web Sigrist
(1) Definições do menu
(2) Estado
(3) Leituras atuais
(4) Diagrama do registador de 7 dias
(5) LED de temperatura
(6) Temperatura interna do sensor
(7) Humidade do sensor
(8) Entradas de estado
(9) Saídas de estado
6 Colocação em funcionamento
Assegure-se de que a montagem e a instalação elétrica são adequadas.
u
Estabeleça a tensão operacional.
u
ð O ecrã inicial aparece.
Rode o visor, se necessário
A rotação do visor só é possível no ecrã
inicial.
Tocar brevemente no símbolo de
u
rotação (1).
ð O visor roda 90°.
Repita até que o visor esteja na posição
u
correta.
98 / 208
Colocação em funcionamento
1
2
3
4
5
6
7
8
9
1
