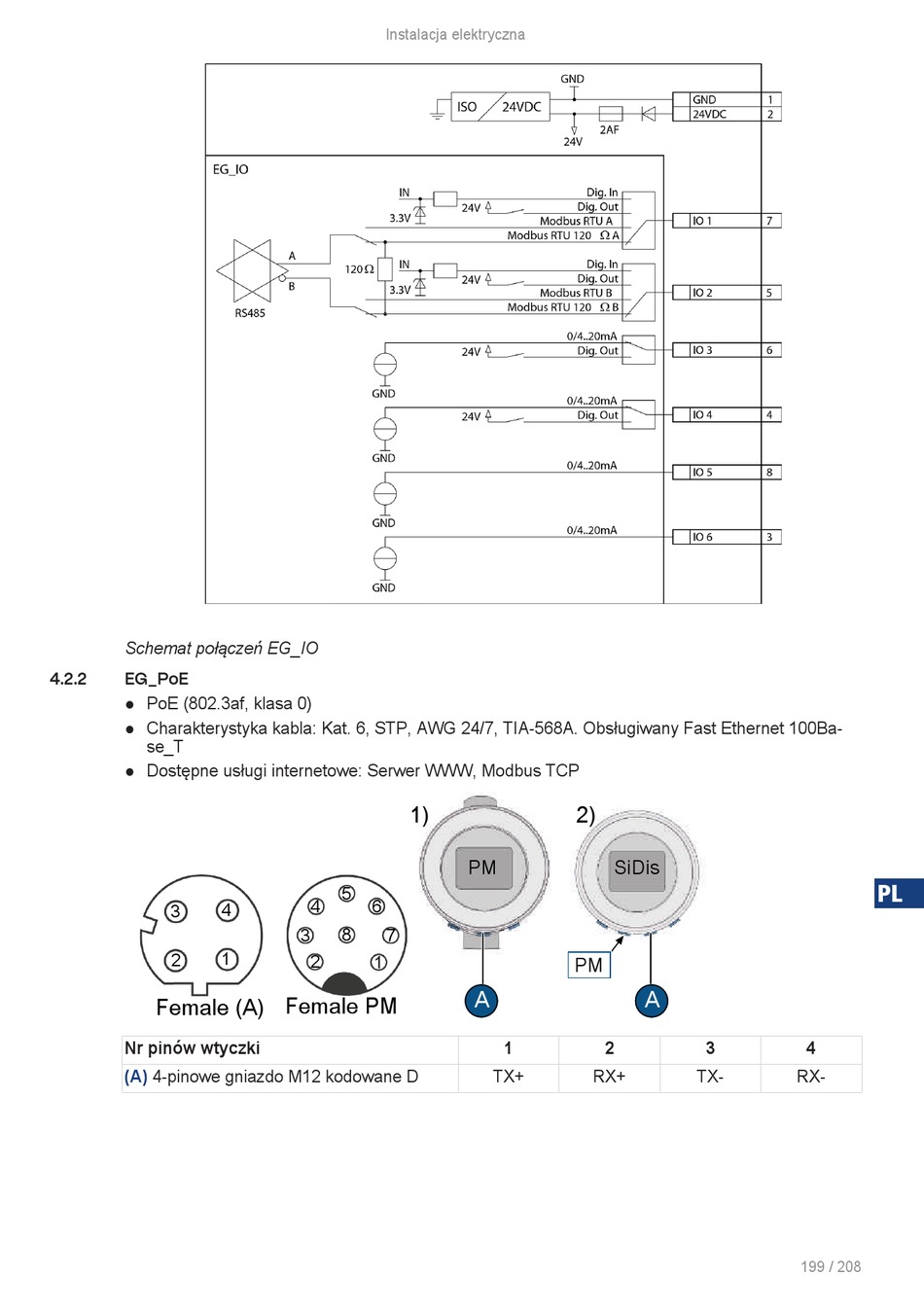

SIGRIST-PHOTOMETER TurBiScat PM 40 Kurzanleitung Seite 199

Schemat połączeń EG_IO
4.2.2 EG_PoE
PoE (802.3af, klasa 0)
l
Charakterystyka kabla: Kat. 6, STP, AWG 24/7, TIA-568A. Obsługiwany Fast Ethernet 100Ba-
l
se_T
Dostępne usługi internetowe: Serwer WWW, Modbus TCP
l
4
3
1
2
Female (A)
Nr pinów wtyczki
(A) 4-pinowe gniazdo M12 kodowane D
Instalacja elektryczna
1)
5
4 6
3
3 8
7
2 1
3
Female PM
2)
PM SiDis
PM
A
1 2
TX+ RX+
A
3 4
TX- RX-
199 / 208
