SIGRIST-PHOTOMETER TurBiScat PM 40 Kurzanleitung Seite 78

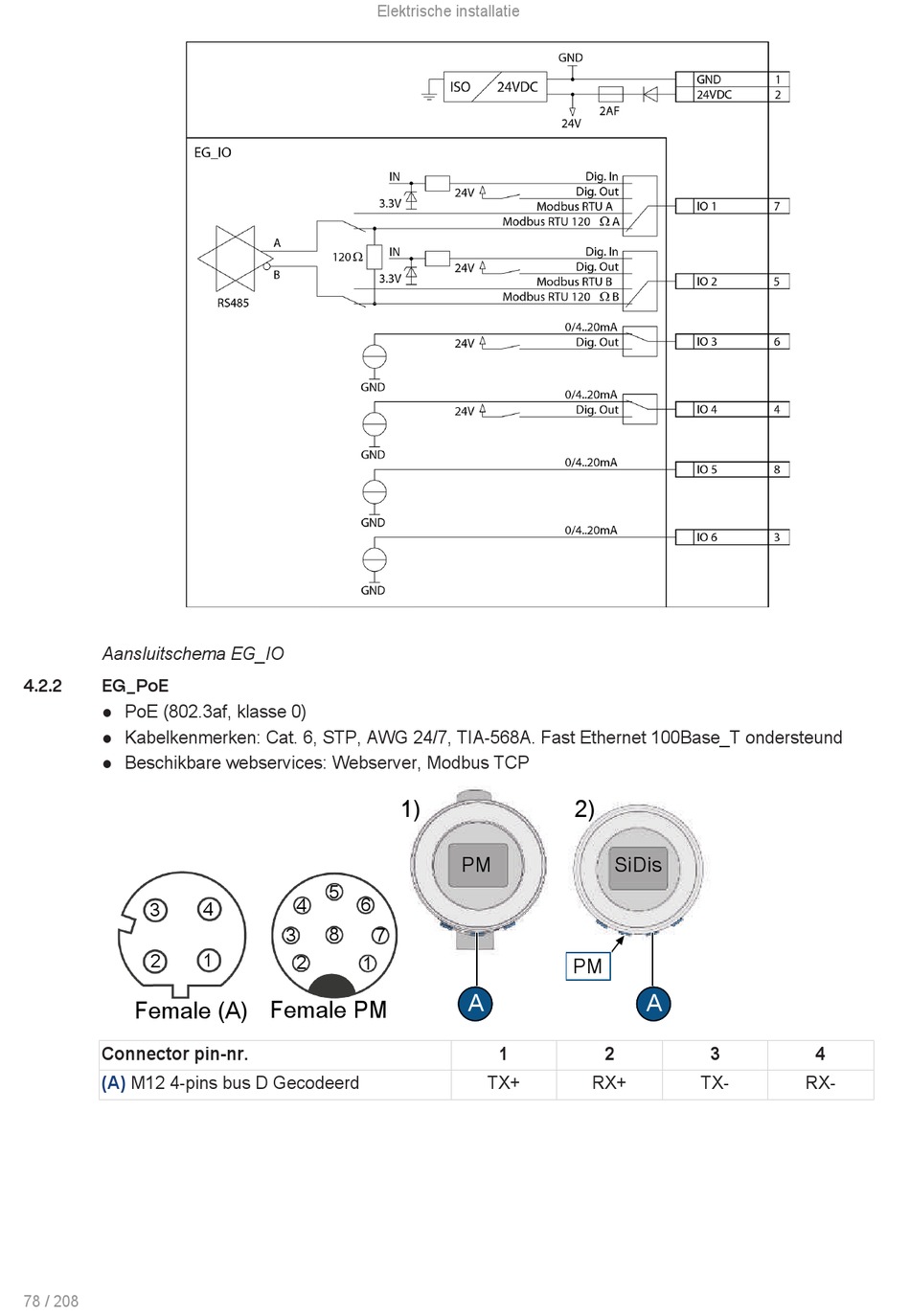

Aansluitschema EG_IO
4.2.2 EG_PoE
PoE (802.3af, klasse 0)
l
Kabelkenmerken: Cat. 6, STP, AWG 24/7, TIA-568A. Fast Ethernet 100Base_T ondersteund
l
Beschikbare webservices: Webserver, Modbus TCP
l
3
2
Female (A)
Connector pin-nr.
(A) M12 4-pins bus D Gecodeerd
78 / 208
5
4 6
4
3
3 8
1
2
1
3
Female PM
Elektrische installatie
1)
PM
7
A
1
TX+
2)
SiDis
PM
A
2 3
RX+ TX-
4
RX-
