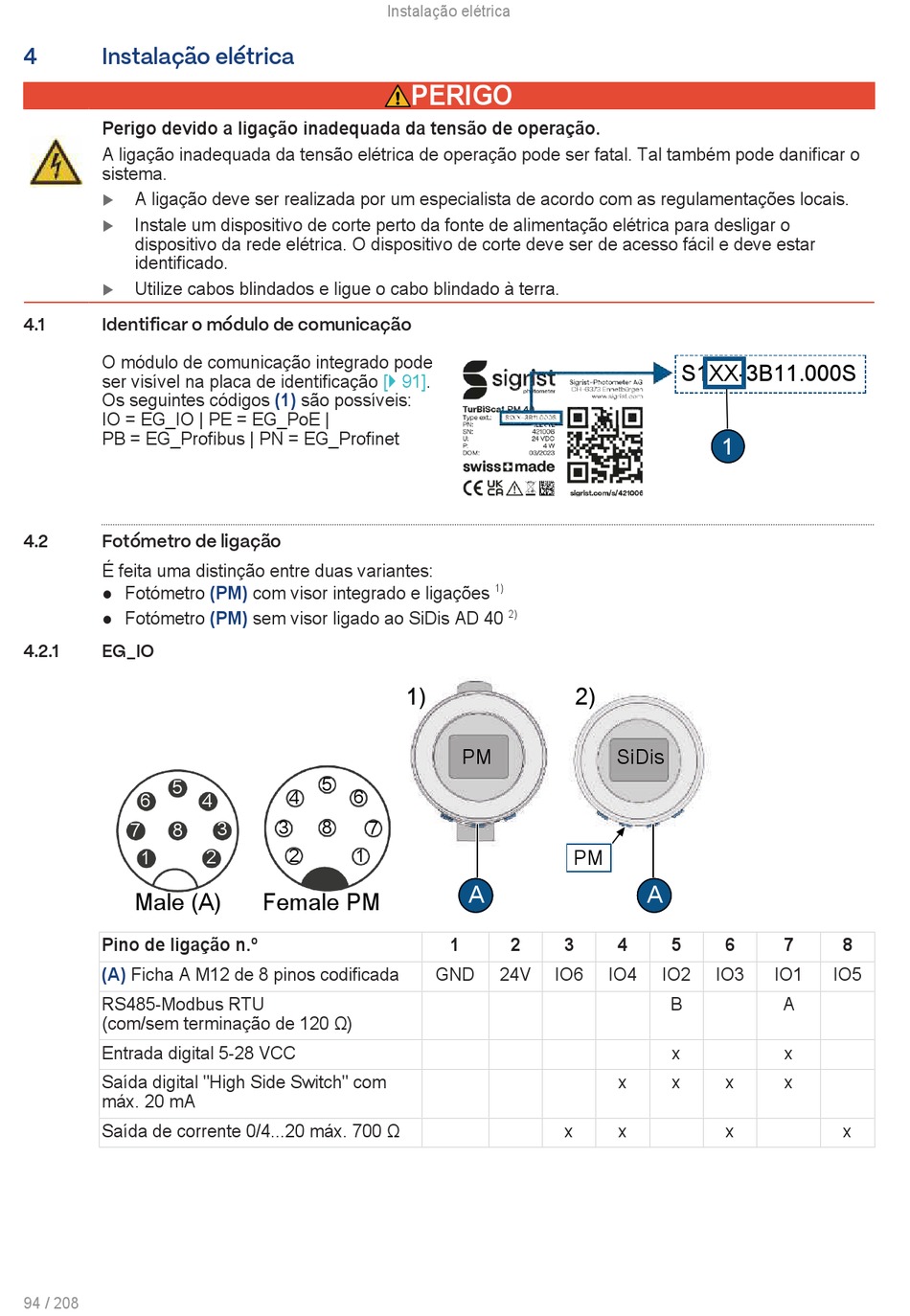

4
Instalação elétrica
Perigo devido a ligação inadequada da tensão de operação.
A ligação inadequada da tensão elétrica de operação pode ser fatal. Tal também pode danificar o
sistema.
A ligação deve ser realizada por um especialista de acordo com as regulamentações locais.
u
Instale um dispositivo de corte perto da fonte de alimentação elétrica para desligar o
u
dispositivo da rede elétrica. O dispositivo de corte deve ser de acesso fácil e deve estar
identificado.
Utilize cabos blindados e ligue o cabo blindado à terra.
u
4.1
Identificar o módulo de comunicação
O módulo de comunicação integrado pode
ser visível na placa de identificação [} 91].
Os seguintes
IO = EG_IO | PE = EG_PoE |
PB = EG_Profibus | PN = EG_Profinet
4.2
Fotómetro de ligação
É feita uma distinção entre duas variantes:
Fotómetro
l
Fotómetro
l
4.2.1
EG_IO
5
6
7
8
1
Male (A)
Pino de ligação n.º
(A)
Ficha A M12 de 8 pinos codificada
RS485-Modbus RTU
(com/sem terminação de 120 Ω)
Entrada digital 5-28 VCC
Saída digital "High Side Switch" com
máx. 20 mA
Saída de corrente 0/4...20 máx. 700 Ω
94 / 208
códigos (1)
são possíveis:
(PM)
com visor integrado e ligações
(PM)
sem visor ligado ao SiDis AD 40
5
6
4
4
3
8
7
3
2
1
2
Female PM
Instalação elétrica
PERIGO
1)
2)
1)
PM
A
1
2
GND
24V
IO6
S1XX-3B11.000S
1
2)
SiDis
PM
A
3
4
5
6
IO4
IO2
IO3
B
x
x
x
x
x
x
x
7
8
IO1
IO5
A
x
x
x
