SIGRIST-PHOTOMETER TurBiScat PM 40 Kurzanleitung Seite 61

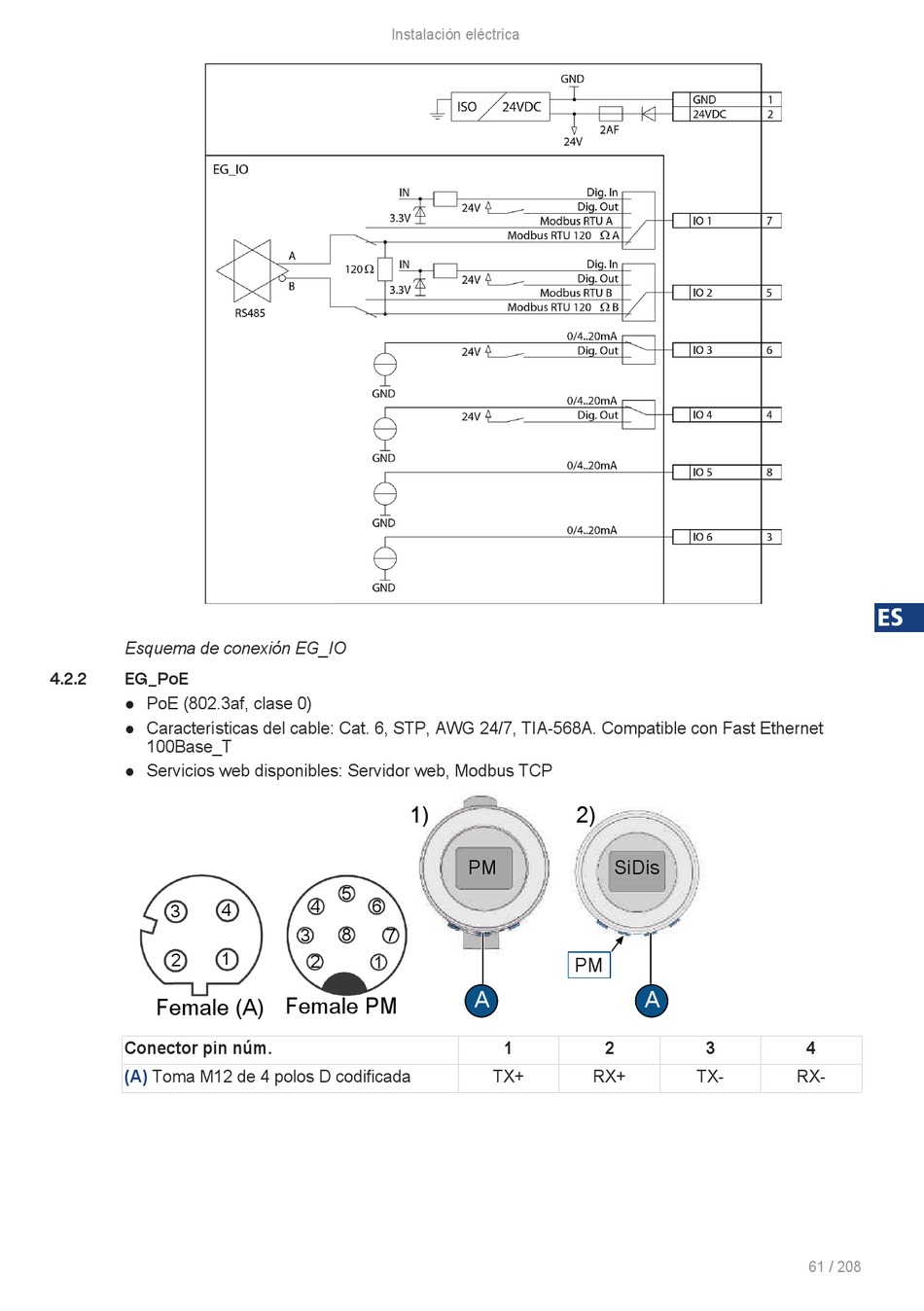

Esquema de conexión EG_IO
4.2.2 EG_PoE
PoE (802.3af, clase 0)
l
Características del cable: Cat. 6, STP, AWG 24/7, TIA-568A. Compatible con Fast Ethernet
l
100Base_T
Servicios web disponibles: Servidor web, Modbus TCP
l
4
3
1
2
Female (A)
Conector pin núm.
(A) Toma M12 de 4 polos D codificada
Instalación eléctrica
1)
5
4 6
3
3 8
7
2 1
3
Female PM
2)
PM SiDis
PM
A
1 2
TX+ RX+
A
3 4
TX- RX-
