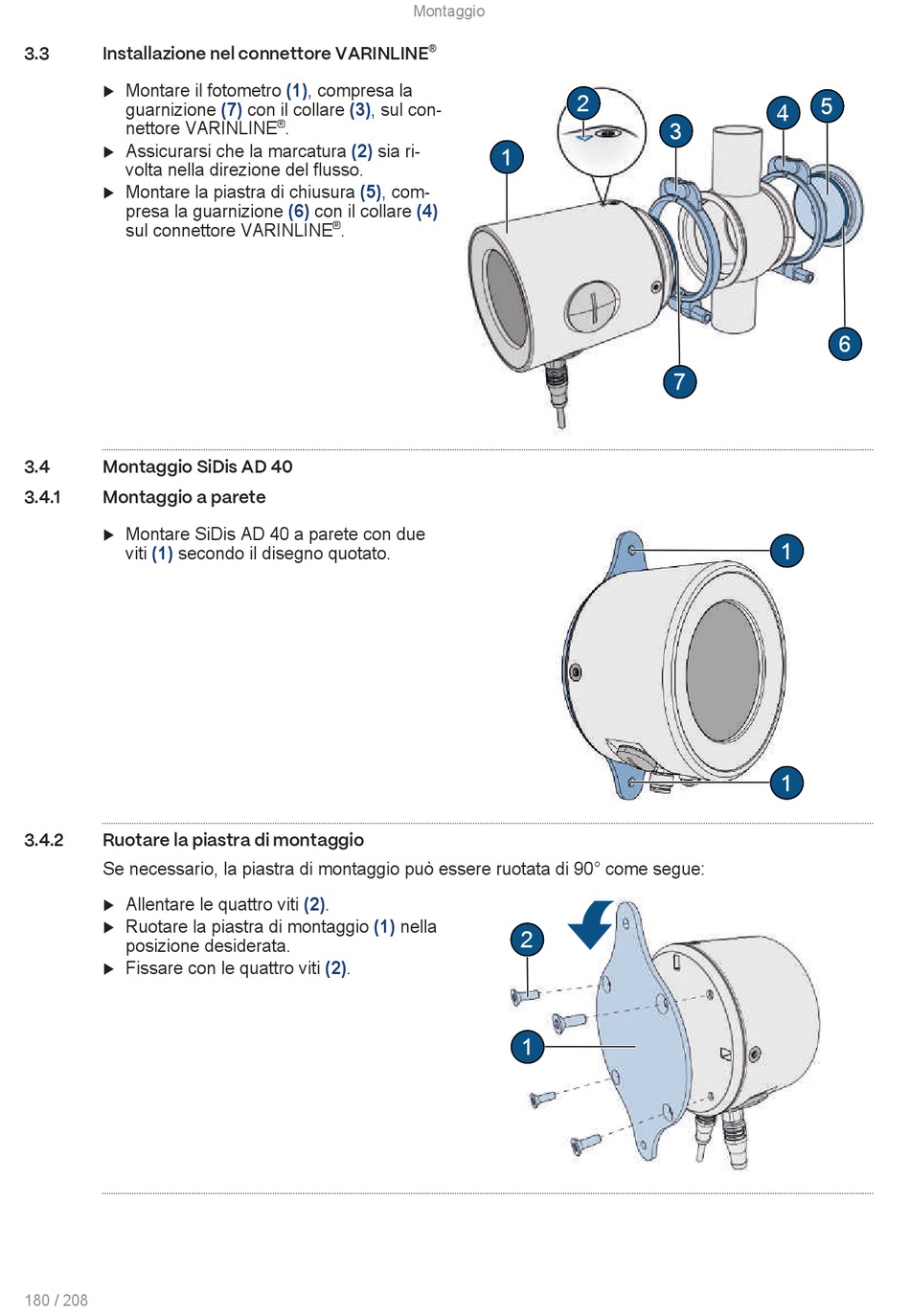

3.3 Installazione nel connettore VARINLINE
Montare il fotometro (1), compresa la
u
guarnizione
nettore VARINLINE
Assicurarsi che la marcatura
u
volta nella direzione del flusso.
Montare la piastra di chiusura (5), com-
u
presa la guarnizione
sul connettore VARINLINE
3.4 Montaggio SiDis AD 40
3.4.1 Montaggio a parete
Montare SiDis AD 40 a parete con due
u
viti (1) secondo il disegno quotato.
3.4.2 Ruotare la piastra di montaggio
Se necessario, la piastra di montaggio può essere ruotata di 90° come segue:
Allentare le quattro viti (2).
u
Ruotare la piastra di montaggio
u
posizione desiderata.
Fissare con le quattro viti (2).
u
