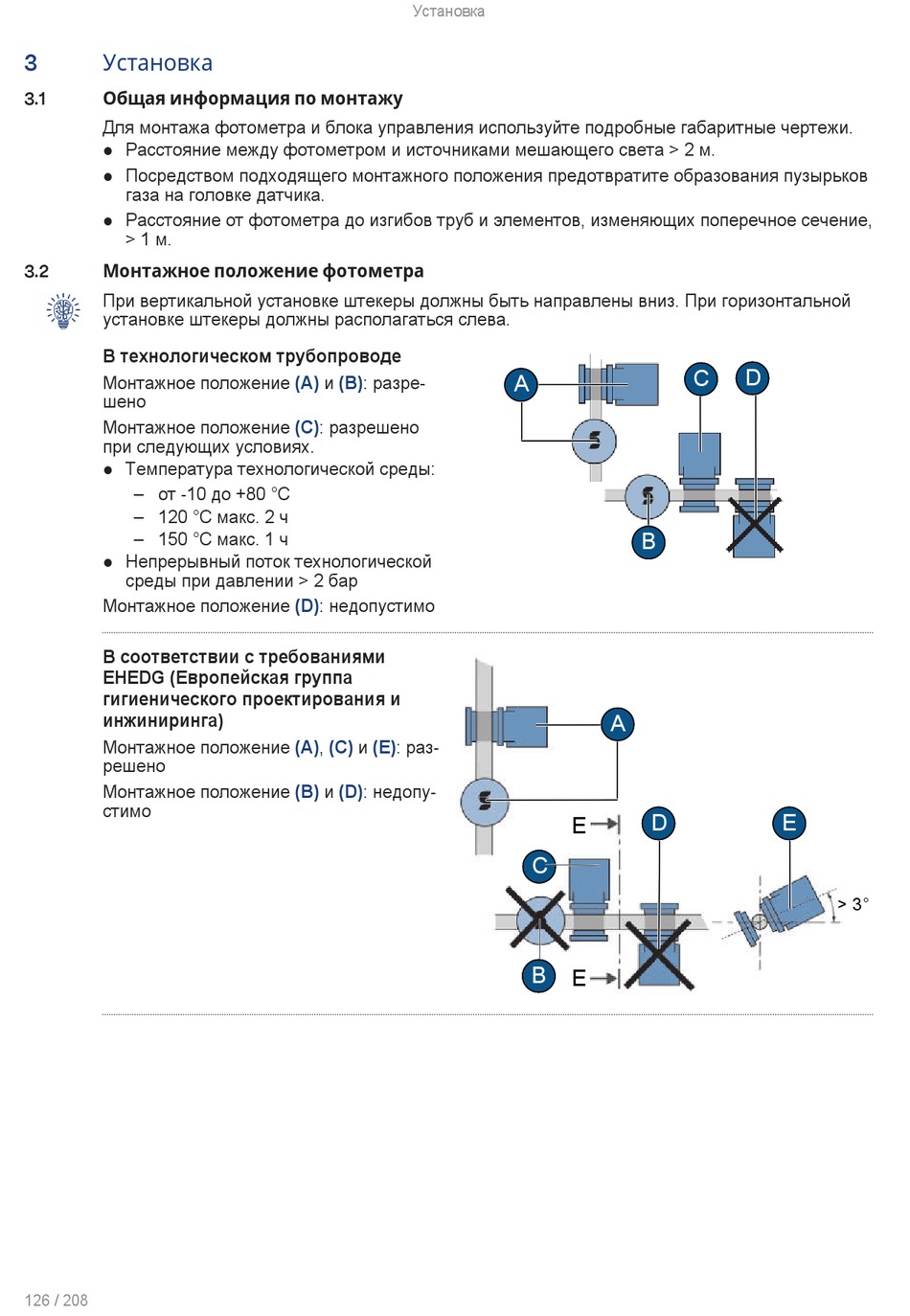

Установка
3
Общая информация по монтажу
3.1
Для монтажа фотометра и блока управления используйте подробные габаритные чертежи.
Расстояние между фотометром и источниками мешающего света > 2 м.
l
Посредством подходящего монтажного положения предотвратите образования пузырьков
l
газа на головке датчика.
Расстояние от фотометра до изгибов труб и элементов, изменяющих поперечное сечение,
l
> 1 м.
Монтажное положение фотометра
3.2
При вертикальной установке штекеры должны быть направлены вниз. При горизонтальной
установке штекеры должны располагаться слева.
В технологическом трубопроводе
Монтажное положение
шено
Монтажное положение (C): разрешено
при следующих условиях.
Температура технологической среды:
l
– от -10 до +80 °C
– 120 °C макс. 2 ч
– 150 °C макс. 1 ч
Непрерывный поток технологической
l
среды при давлении > 2 бар
Монтажное положение (D): недопустимо
В соответствии с требованиями
EHEDG (Европейская группа
гигиенического проектирования и
инжиниринга)
Монтажное положение (A),
решено
Монтажное положение
стимо
126 / 208
Установка
(A)
и (B): разре-
(C)
и (E): раз-
(B)
и (D): недопу-
A
B
A A
D
E
C
B
E
C
D
E
1
> 3°
