■ Displayanzeigen

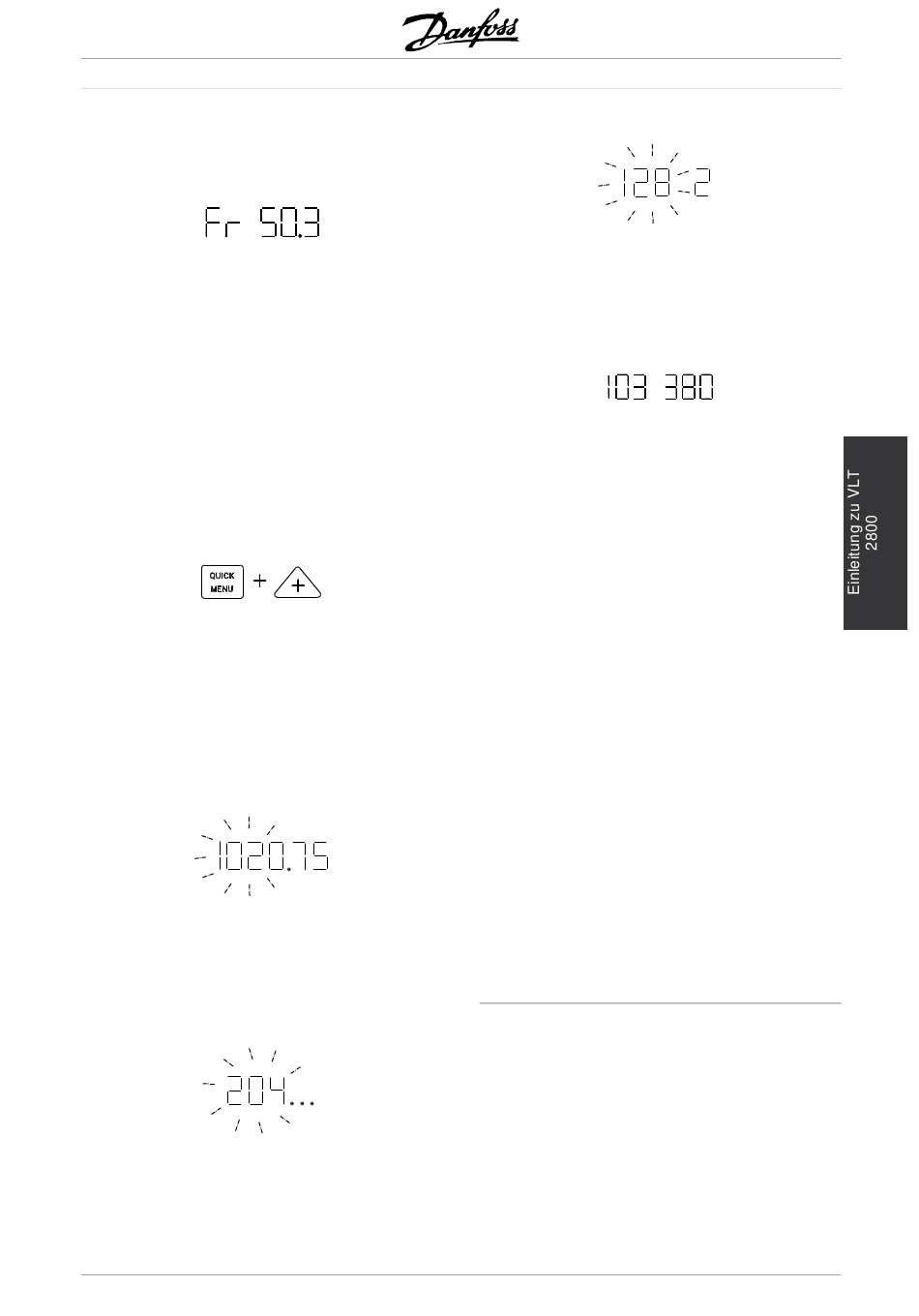

Anzeigemodus
Im Normalbetrieb kann ständig eine Betriebsvariable
nach Wahl des Anwenders angezeigt werden. Mit
den Tasten [+/-] können die folgenden Optionen
im Displaymodus angezeigt werden:
- Ausgangsfrequenz [Hz]
- Ausgangsstrom [A]
- Ausgangsspannung [V]
- Zwischenkreisspannung [V]
- Ausgangsleistung [kW]
- Skalierte Ausgangsfrequenz f
Menümodus
Um den Menümodus aufzurufen, muss
[SCHNELLMENÜ] + [+] gleichzeitig aktiviert werden.
Im Menümodus können die meisten Parameter
des Frequenzumrichters geändert werden. Mit den
[+/-] Tasten werden die Parameter nacheinander
angezeigt. Während der Anzeige im Menümodus
blinkt die jeweilige Parameternummer.
Das Display zeigt, dass die Einstellung in Parameter
102 Motorleistung P
M,N
zu ändern, muss zuerst [DATEN ÄNDERN] gedrückt
werden; anschließend kann der Parameterwert mit
den [+/-] Tasten geändert werden.
Wenn das Display für einen gegebenen Parameter
rechts drei Punkte anzeigt, hat der Parameterwert
mehr als drei Stellen. Zur Anzeige des Werts
[DATEN ÄNDERN] drücken.
MG.28.A8.03 - VLT ist ein eingetragenes Warenzeichen vom Danfoss
x p008
Aus
0,75 lautet. Um den Wert 0,75
VLT® Serie 2800
Das Display zeigt, dass für Parameter 128
Thermischer Motorschutz die Einstellung Abschaltung
Thermistor [2] erfolgte.
Schnellmenü
Die Taste [SCHNELLMENÜ] bietet Zugriff auf die
12 wichtigsten Parameter des Frequenzumrichters.
Nach der Programmierung ist der Frequenzumrichter
in den meisten Fällen betriebsbereit. Wenn
die Taste [SCHNELLMENÜ] im Displaymodus
gedrückt wird, wird das Schnellmenü gestartet.
Mit den [+/-] Tasten können Sie die Parameter im
Schnellmenü nacheinander anzeigen und dann den
Parameterwert nach dem Drücken von [DATEN
ÄNDERN] mit den Tasten [+/-] ändern.
Dies sind die Schnellmenü-Parameter:
•
Par. 102 Motorleistung P
•
Par. 103 Motorspannung U
•
Par. 104 Motorfrequenz f
•
Par. 105 Motorstrom I
•
Par. 106 Motorbemessungsdrehzahl n
•
Par. 107 Automatische Motoranpassung
•
Par. 204 Minimaler Sollwert Sollw
•
Par. 205 Maximaler Sollwert Sollw
•
Par. 207 Rampe Auf-Zeit
•
Par. 208 Rampe Ab-Zeit
•
Par. 002 Betriebsart Ort/Fern
•
Par. 003 Ort Sollwert
Parameter 102 - 106 kann auf dem Typenschild
des Motors abgelesen werden.
■ Hand Auto
Während des normalen Betriebsablaufs arbeitet der
Frequenzumrichter im Automatikbetrieb, wo er über die
Steuerklemmen mit einem - analogen oder digitalen
- Führungssignal angesteuert wird. In jedem Fall
kann der Frequenzumrichter im Handbetrieb über
die Bedieneinheit lokal mit dem entsprechenden
Führungssignal angesteuert werden.
Beim Schalten in den Handbetrieb bleiben die
folgenden steuerklemmenseitigen Steuersignale aktiv:
M,N
M,N
M,N
M,N
M,N
MIN
MAX
