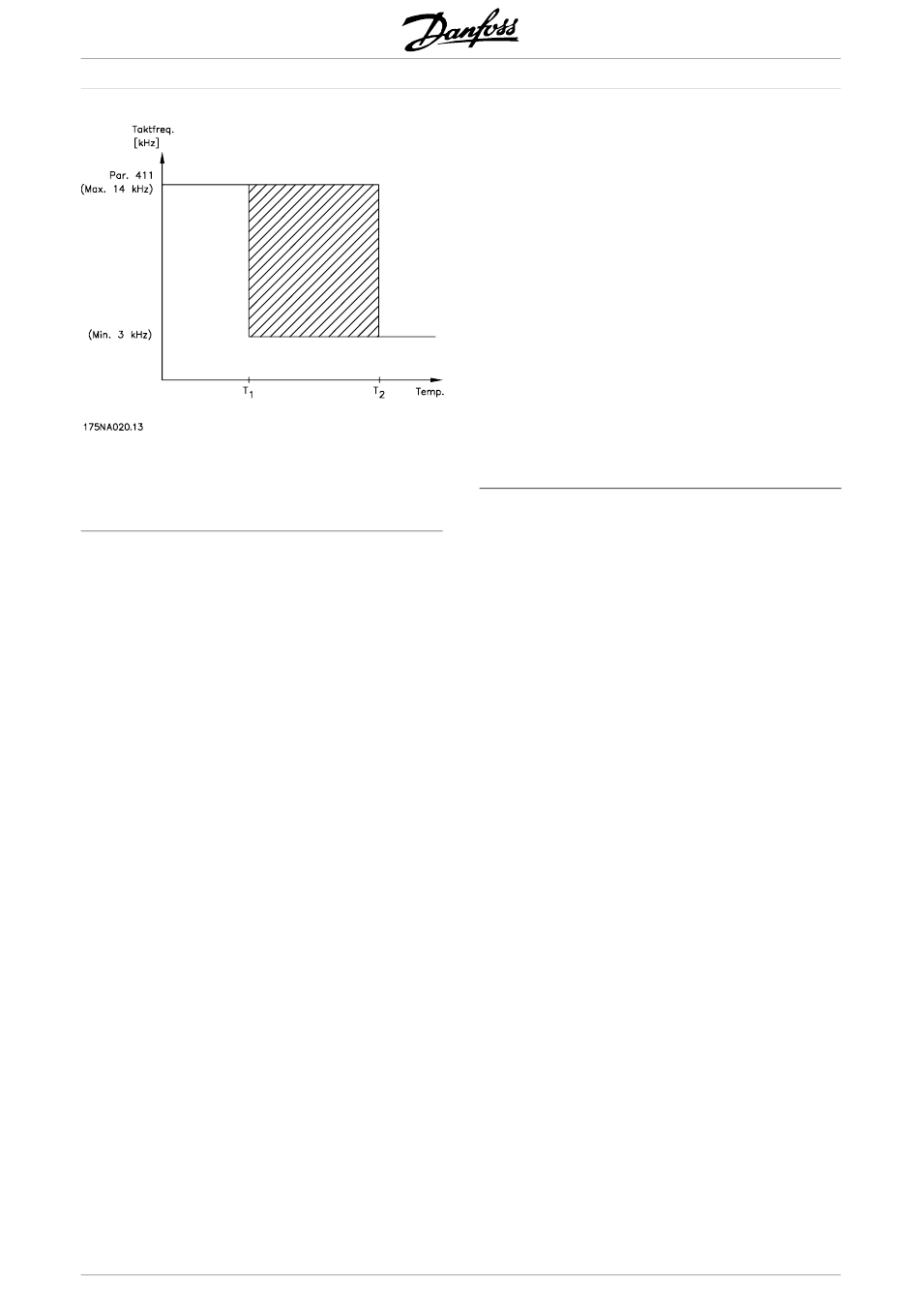

Bei Verwendung des LC-Filters beträgt die
minimale Takt frequenz 4,5 kHz.
■ Galvanische Trennung (PELV)
PELV wird durch galvanische Trennbauteile
zwischen den Steuerkreisen und den mit der
Netzspannung verbundenen Schaltungen erzielt.
Der VLT ist so ausgelegt, daß er die Anforderungen
bzgl. Scbutztrennung durch die erforderlichen
Kriechstrom-/Luftabstände erfüllen. Diese
Anforderungen sind in der Norm EN 50 178
beschrieben. Ebenfalls ist es erforderlich, daß
die Installation gemäß den örtlichen/nationalen
PELV-Vorschriften erfolgt.
Alle Steuerklemmen, Klemmen für die serielle
Kommunikation und Relaisklemmen sind sicher
vom Netzpotential getrennt, d.h. sie entsprechen
den PELV-Anforderungen. Schaltungen, die an den
Steuerklemmen 12, 18, 19, 20, 27, 29, 33, 42,
46, 50, 55, 53 und 60 angeschlossen sind, sind
galvanisch miteinander verbunden. Die an den Feldbus
angeschlossene serielle Kommunikation ist galvanisch
von den Steuerklemmen isoliert, hierbei handelt es
sich jedoch nur um eine funktionelle Isolation.
Die Relaiskontakte an den Klemmen 1 - 3 sind von
den anderen Steuerkreisen durch erhöhte Isolation
getrennt, d.h. sie erfüllen PELV selbst wenn an den
Relaisklemmen Netzpotential anliegt.
Die nachfolgend aufgeführten Bauelemente sorgen
für die sichere galvanische Trennung. Sie erfüllen
die Anforderungen an erhöhte Isolation und die
zugehörigen Tests nach EN 50 178.
1. Transformator und Optokoppler in der
Spannungsversorgung.
2. Optokoppler zwischen Basis-Motorsteuerung
und Steuerkarte.
78
VLT® Serie 2800
3. Isolation zwischen Steuerkarte und Leistungsteil.
4. Relaiskontakte und Klemmen für andere
Schaltungen auf der Steuerkarte.
PELV-Isolation der Steuerkarte ist unter folgenden
Bedingungen garantiert:
- TT Netz mit max. 300 V RMS zwischen
Phase und Erde.
- TN Netz mit max. 300 V RMS zwischen
Phase und Erde.
- IT Netz mit max. 400 V RMS zwischen
Phase und Erde.
Um den PELV-Schutzgrad beizubehalten, müssen alle
steuerklemmenseitig angeschlossenen Geräte den
PELV-Anforderungen entsprechen, d.h. Thermistoren
müssen beispielsweise verstärkt/zweifach isoliert sein.
■ EMV-Emission
Die folgenden Testergebnisse wurden mit einem
Frequenzumrichter der VLT Serie 2800 mit
abgeschirmtem Steuerkabel, Steuerbox mit
Potentiometer, abgeschirmtem Motorkabel,
abgeschirmtem Bremskabel sowie einer
LCP2-Bedieneinheit mit Kabel erzielt.
