Programmierung nach einem Stoppbefehl und
bei einem Netzausfall gespeichert.
MitFrequenz speichern wird die aktuelle
Ausgangsfrequenz (in Hz) gespeichert. Die
Ausgangsfrequenz kann nun nur mit Drehzahl Auf
und Drehzahl Ab geändert werden.
ACHTUNG!:
Ist Ausgang speichern aktiv, kann der
Frequenzumrichter nur gestoppt werden,
wenn Motorfreilauf invers, Schnellstopp
oder Gleichspannungsbremse über einen
digitalen Eingang gewählt ist.
Drehzahl auf und Drehzahl ab sind zu wählen, wenn
eine digitale Steuerung der Drehzahl auf/ab gewünscht
wird. Diese Funktion ist nur aktiv, wenn Sollwert
speichern oder Ausgang speichern gewählt wurde.
Ist Drehzahl auf aktiv, so werden der Sollwert bzw. die
Ausgangsfrequenz erhöht; ist Drehzahl ab aktiv, so
wird der Sollwert bzw. die Ausgangsfrequenz reduziert.
Die Ausgangsfrequenz wird über die Rampenzeiten in
den Parametern 209-210 Rampenzeit 2 geändert.
Ein Impuls (logisch '1' mindestens für 14 ms und
Pausenzeit mindestens 14 ms) führt zu einer
Drehzahländerung von 0,1 % (Sollwert) bzw. 0,1
Hz (Ausgangsfrequenz). Beispiel:
Klemme Klemme Sollw.
29 33 speichern/
Freq.
speichern
0 0
0 1
1 0
1 1
Sollwert speichern kann geändert werden, selbst wenn
der Frequenzumrichter gestoppt ist. Der Sollwert
wird auch bei Netztrennung gespeichert.
Frequenzkorrektur auf/ab ist zu wählen, wenn der
Sollwert um einen in Parameter 219 Anpassungswert-%
eingestellten Wert erhöht oder verringert werden soll.
Frequenz- Frequenz-
korrektur korrektur
ab auf
0 0
0 1
1 0
1 1
✭
= Werkseinstellung. () = Displaytext. [] = bei Kommunikation über serielle Schnittstelle benutzter Wert
38
Funktion
1 Keine
Drehz.än-
derung
1 Drehzahl auf
1 Drehzahl ab
1 Drehzahl ab
Funktion
Keine Drehz.änderung
Beschl. um % Wert
Verlangs. um % Wert
Verlangs. um % Wert
MG.28.A8.03 - VLT ist ein eingetragenes Warenzeichen vom Danfoss
VLT® Serie 2800
Rampe 2 ist zu wählen, wenn zwischen Rampe
1 (Parameter 207-208) und Rampe 2 (Parameter
209-210) gewechselt werden soll. Logisch '0' bewirkt
Rampe 1 und logisch '1' Rampe 2.
Festsollwertanwahl, lsb und Festsollwertanwahl, msb
ermöglicht die Auswahl eines der vier Festsollwerte
gemäß nachstehender Tabelle:
Festsollwert Festsollwert
msb lsb
0 0
0 1
1 0
1 1
Festsollwert ein dient zum Wechsel zwischen
Fernsteuersollwert und Festsollwert. Voraussetzung
ist die Auswahl von Externe Anwahl [2] in Parameter
214 Sollwert-Funkt. Logisch '0' = Fernsteuersollwerte
aktiv, logisch '1' = einer der vier Festsollwerte
aktiv, siehe vorstehende Tabelle.

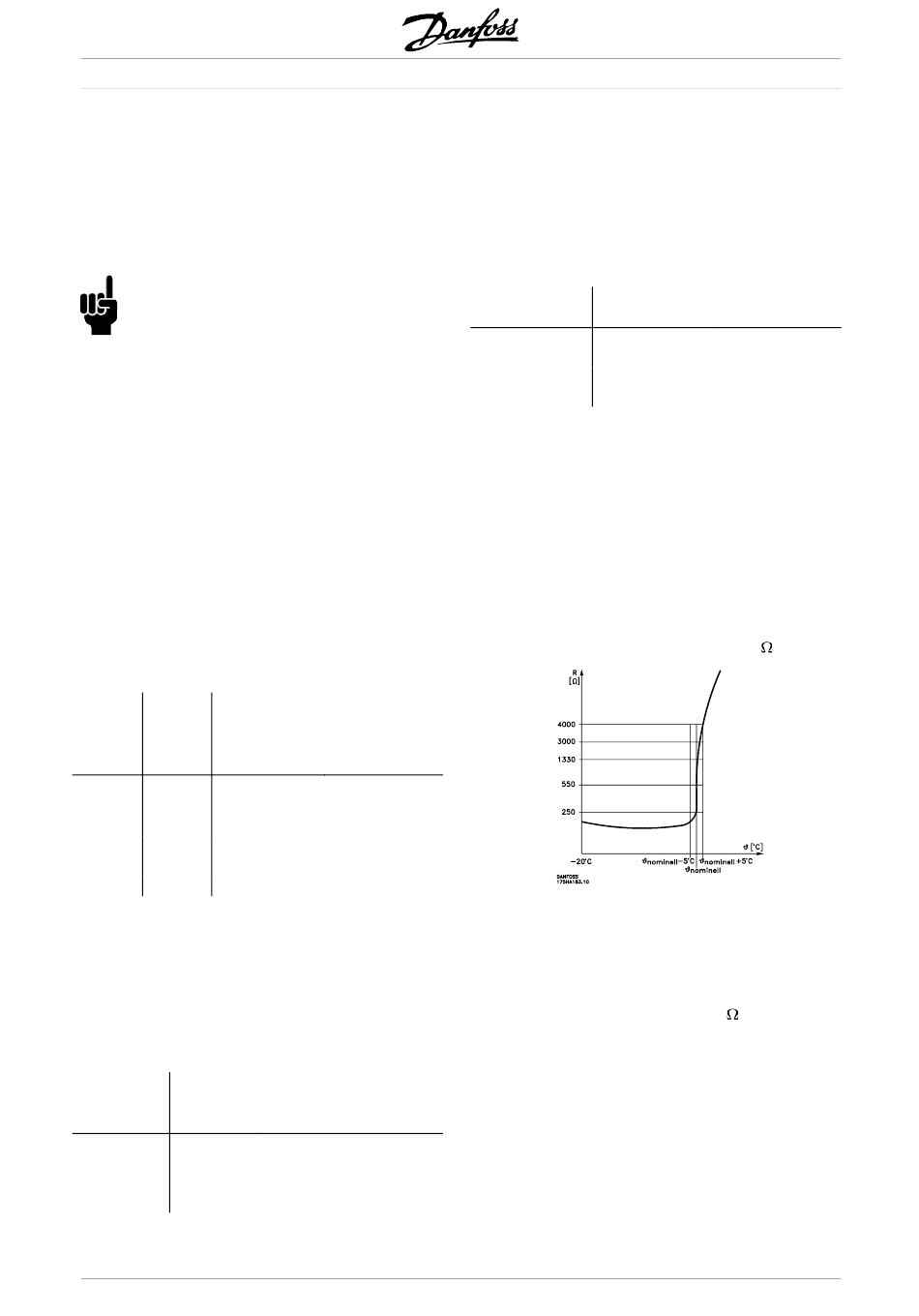

Thermistor ist zu wählen, wenn ein möglicherweise im
Motor integrierter Thermistor in der Lage sein soll, den
Frequenzumwandler im Fall einer Motorüberhitzung
zu stoppen. Der Abschaltwert liegt bei 3 k .
Wenn ein Motor statt dessen einen Klixon-
Thermoschalter hat, kann dieser ebenfalls
am Eingang angeschlossen werden. Bei
parallel geschalteten Motoren müssen die
Thermistoren/Thermoschalter in Serie geschaltet
werden (Gesamtwiderstand unter 3 k ).
Parameter 128 Thermischer Motorschutz muss für
Thermistorwarnung [1] oder Thermistorauslösung [2]
programmiert und der Thermistor zwischen einem
Digitaleingang und Klemme 50 (Versorgungsspannung
+ 10 V) angeschlossen werden.
Funktion
Festsollwert 1
Festsollwert 2
Festsollwert 3
Festsollwert 4
