Danfoss VLT 2803 Bedienungsanleitung Seite 66

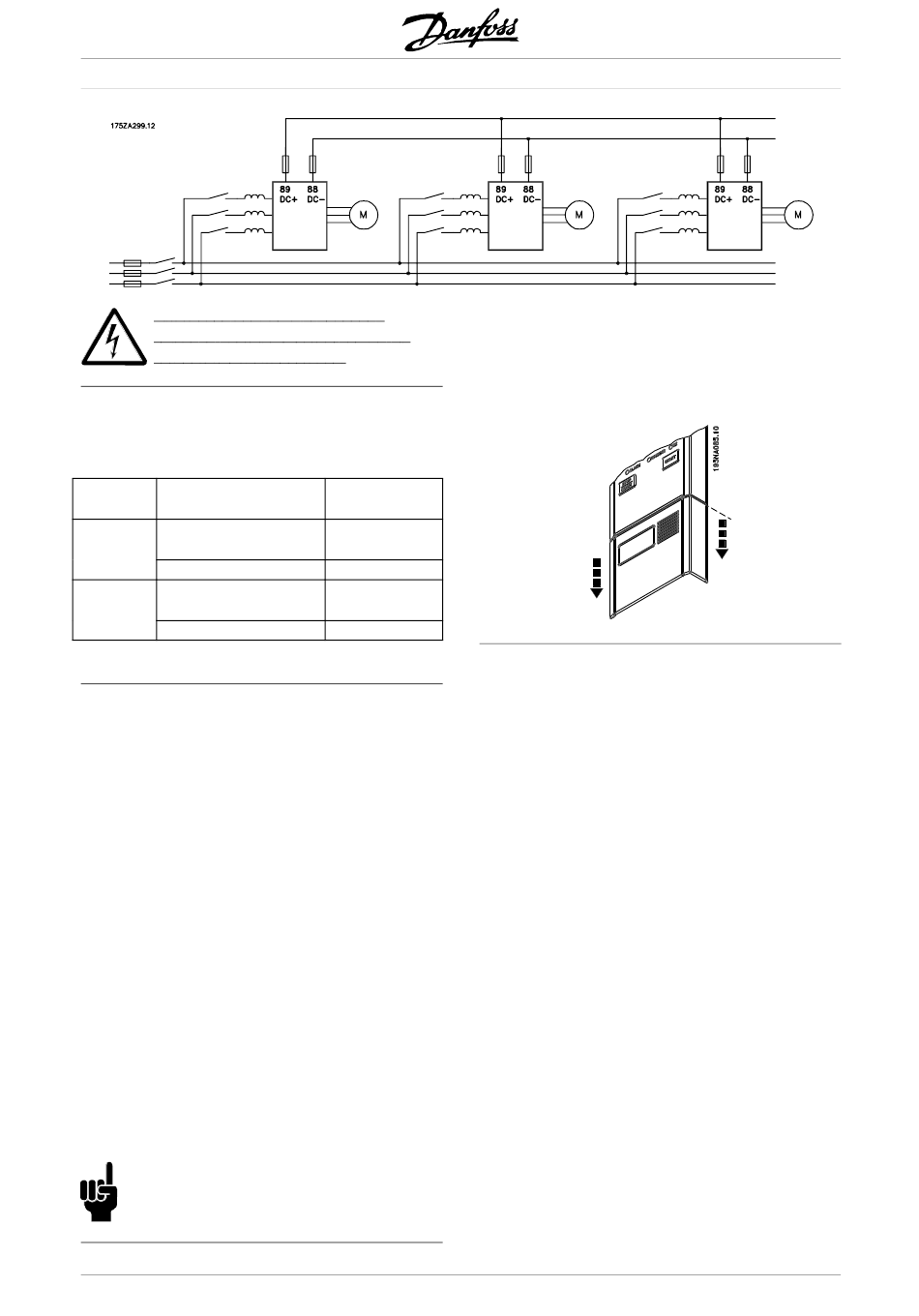

Bitte beachten, daß die Spannung
zwischen den Klemmen 88 und 89 bis
zu 850 V DC betragen kann.
■ Anzugsmoment, Leistungsklemmen
Leistungs- und Erdungsklemmen sind mit folgenden
Anzugsmomenten anzuziehen:
VLT Klemmen
2803- Netzanschluss
2875 Bremse
Erde
2880- Netzanschluss
2882 Bremse
Erde
■ Steuerung der mechanischen Bremse
In Hebe-/Absenkanwendungen muss eine
elektromagnetische Bremse gesteuert werden.
Die Bremse wird mit einem Relaisausgang bzw.
digitalen Ausgang (Klemme 46) gesteuert. Der
Ausgang muss für den Zeitraum geschlossen
(spannungsfrei) bleiben, in dem der Frequenzumrichter
den Motor nicht 'unterstützen' kann, da z.B. die
Last zu groß ist. Steuerung mech. Bremse in
Parameter 323 bzw. 341 für Anwendungen mit einer
elektromagnetischen Bremse wählen.
Wenn die Ausgangsfrequenz die in Parameter 138
eingestellte Bremsabschaltfrequenz überschreitet,
wird die Bremse gelöst, wenn der Motorstrom
den in Parameter 140 voreingestellten Wert
überschreitet. Die Bremse wird aktiviert, wenn die
Ausgangsfrequenz geringer als die in Parameter 139
eingestellte Bremseinschaltfrequenz ist.
Tritt für den Frequenzwandler ein Alarmzustand oder
eine Überspannung auf, so wird die mechanische
Bremse sofort eingeschaltet.
ACHTUNG!:
Diese Anwendung gilt nur für Heben/Absenken
ohne Gegengewicht.
66
VLT® Serie 2800
■ Zugang zu Steuerkabelklemmen
Alle Steuerkabelklemmen befinden sich unter der
Abdeckplatte vorn auf dem Frequenzumrichter. Die
Abdeckplatte kann durch Abziehen nach unten
entfernt werden (siehe Zeichnung).
Anzugsmo-
ment [Nm]
0.5-0.6
2-3
1.2-1.5
2-3
MG.28.A8.03 - VLT ist ein eingetragenes Warenzeichen vom Danfoss
