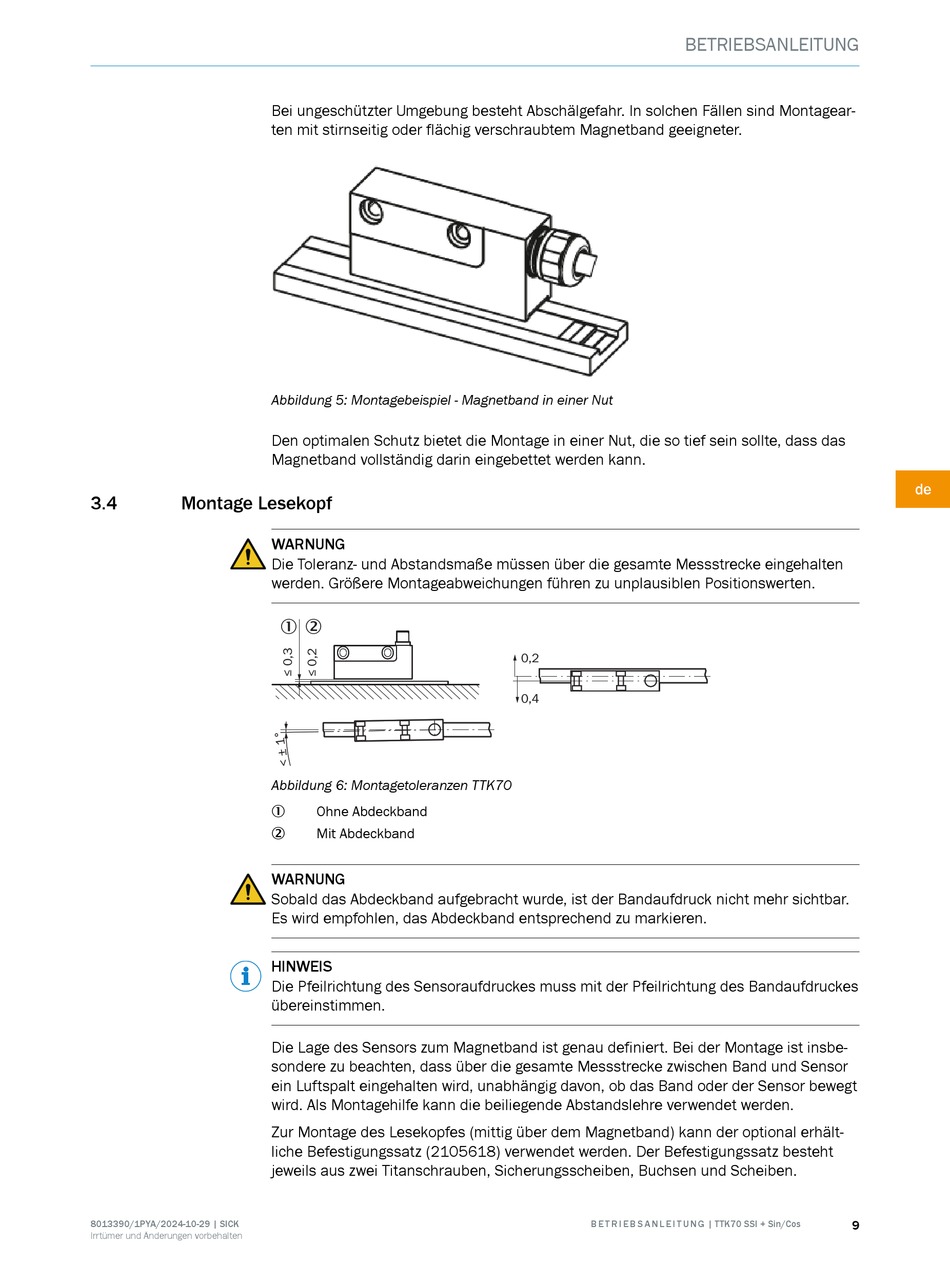

SICK TTK70 SSI + Sin/Cos Betriebsanleitung Seite 9

3.4 Montage Lesekopf
8013390/1PYA/2024-10-29 | SICK
Irrtümer und Änderungen vorbehalten
Bei ungeschützter Umgebung besteht Abschälgefahr. In solchen Fällen sind Montagear‐
ten mit stirnseitig oder flächig verschraubtem Magnetband geeigneter.
Abbildung 5: Montagebeispiel - Magnetband in einer Nut
Den optimalen Schutz bietet die Montage in einer Nut, die so tief sein sollte, dass das
Magnetband vollständig darin eingebettet werden kann.
WARNUNG
Die Toleranz- und Abstandsmaße müssen über die gesamte Messstrecke eingehalten
werden. Größere Montageabweichungen führen zu unplausiblen Positionswerten.
1 2
Abbildung 6: Montagetoleranzen TTK70
Ohne Abdeckband
1
Mit Abdeckband
2
WARNUNG
Sobald das Abdeckband aufgebracht wurde, ist der Bandaufdruck nicht mehr sichtbar.
Es wird empfohlen, das Abdeckband entsprechend zu markieren.
HINWEIS
Die Pfeilrichtung des Sensoraufdruckes muss mit der Pfeilrichtung des Bandaufdruckes
übereinstimmen.
Die Lage des Sensors zum Magnetband ist genau definiert. Bei der Montage ist insbe‐
sondere zu beachten, dass über die gesamte Messstrecke zwischen Band und Sensor
ein Luftspalt eingehalten wird, unabhängig davon, ob das Band oder der Sensor bewegt
wird. Als Montagehilfe kann die beiliegende Abstandslehre verwendet werden.
Zur Montage des Lesekopfes (mittig über dem Magnetband) kann der optional erhält‐
liche Befestigungssatz (2105618) verwendet werden. Der Befestigungssatz besteht
jeweils aus zwei Titanschrauben, Sicherungsscheiben, Buchsen und Scheiben.
BETRIEBSANLEITUNG
0,2
0,4
