Elektrische Installation
4.1
Schirmanbindung
10
B E T R I E B S A N L E I T U N G | TTK70 SSI + Sin/Cos
1

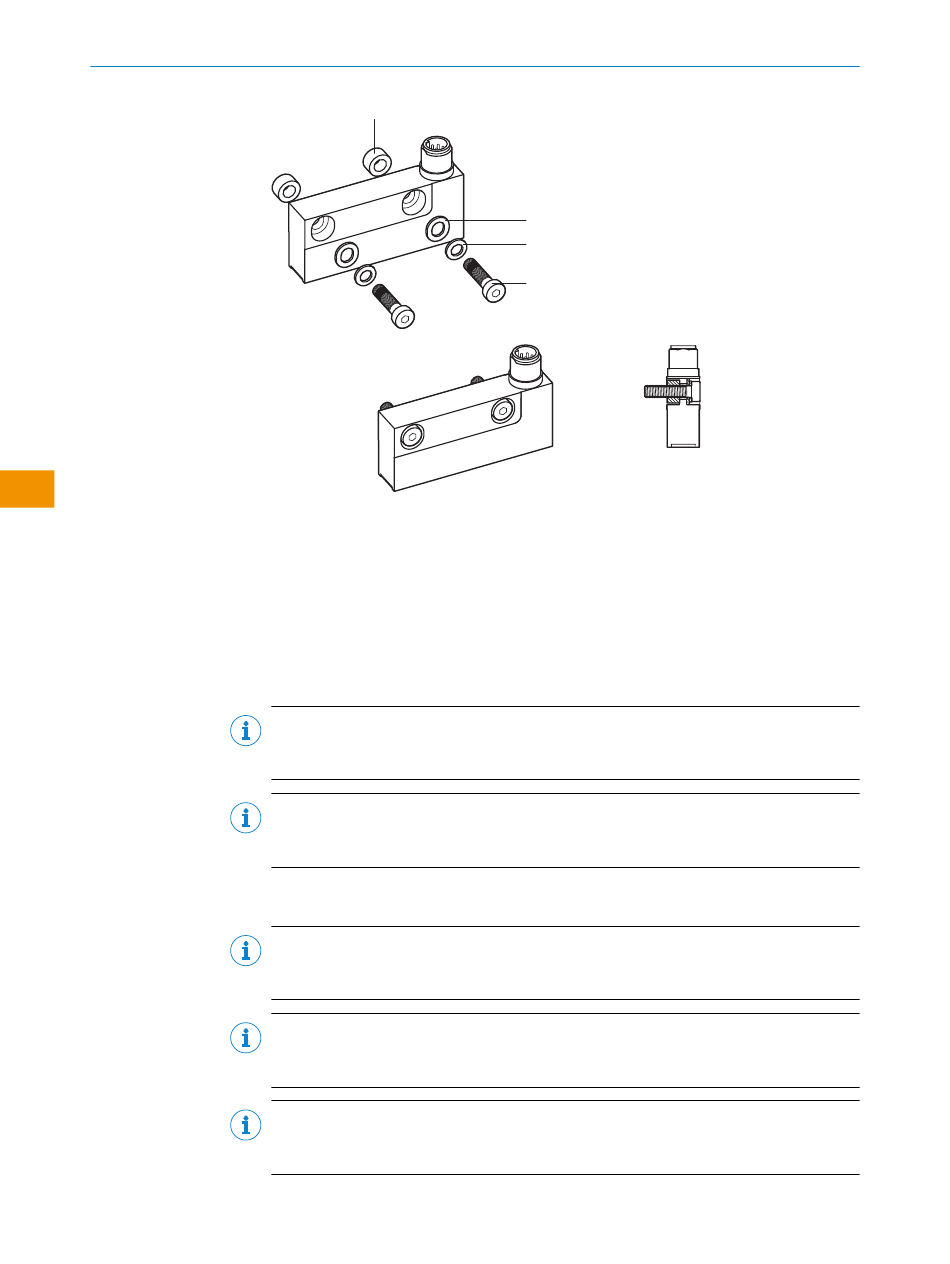

Abbildung 7: Montage Lesekopf
1.
Titanschraube (4), Sicherungsscheibe (3), Scheibe (2) und Buchse (1) wie abgebil‐
det montieren.
2.
Mit Hilfe der Abstandslehre den Sensor-/Band-Abstand überprüfen.
3.
Schraube mit Schraubensicherung sichern.
4.
Titanschrauben festziehen. Anzugsdrehmoment: 2,5 ± 0,1 Nm.
HINWEIS
Für die Installation des Linear-Encoders die entsprechende Betriebsanleitung des exter‐
nen Antriebssystems bzw. der übergeordneten Steuerung beachten!
HINWEIS
Bei der Montage einen spannungsfreien Zustand an betroffenen Maschinen / Anlagen
sicherstellen!
HINWEIS
Der Einsatzort ist so zu wählen, dass induktive oder kapazitive Störungen nicht auf den
Sensor oder dessen Anschlussleitung einwirken können.
HINWEIS
Für einen störungsfreien Betrieb ist eine geeignete Schirmanbindung des Gebers an
Masse erforderlich.
HINWEIS
Kabel mit Zugentlastung installieren. Wenn nötig Schleppkette oder Schutzschlauch
vorsehen.
