Montage Magnetband
8013390/1PYA/2024-10-29 | SICK
Irrtümer und Änderungen vorbehalten
HINWEIS
Aus technischen Gründen muss bei der Magnetbandlänge (gegenüber der Mess‐
strecke) ein Zumaß berücksichtigt werden:
•
TTK70: ≥ 80 mm
Verfahrrichtung
Bedruckung auf Sensor
erf. Bandlänge = Messweg + 80 mm
5
70

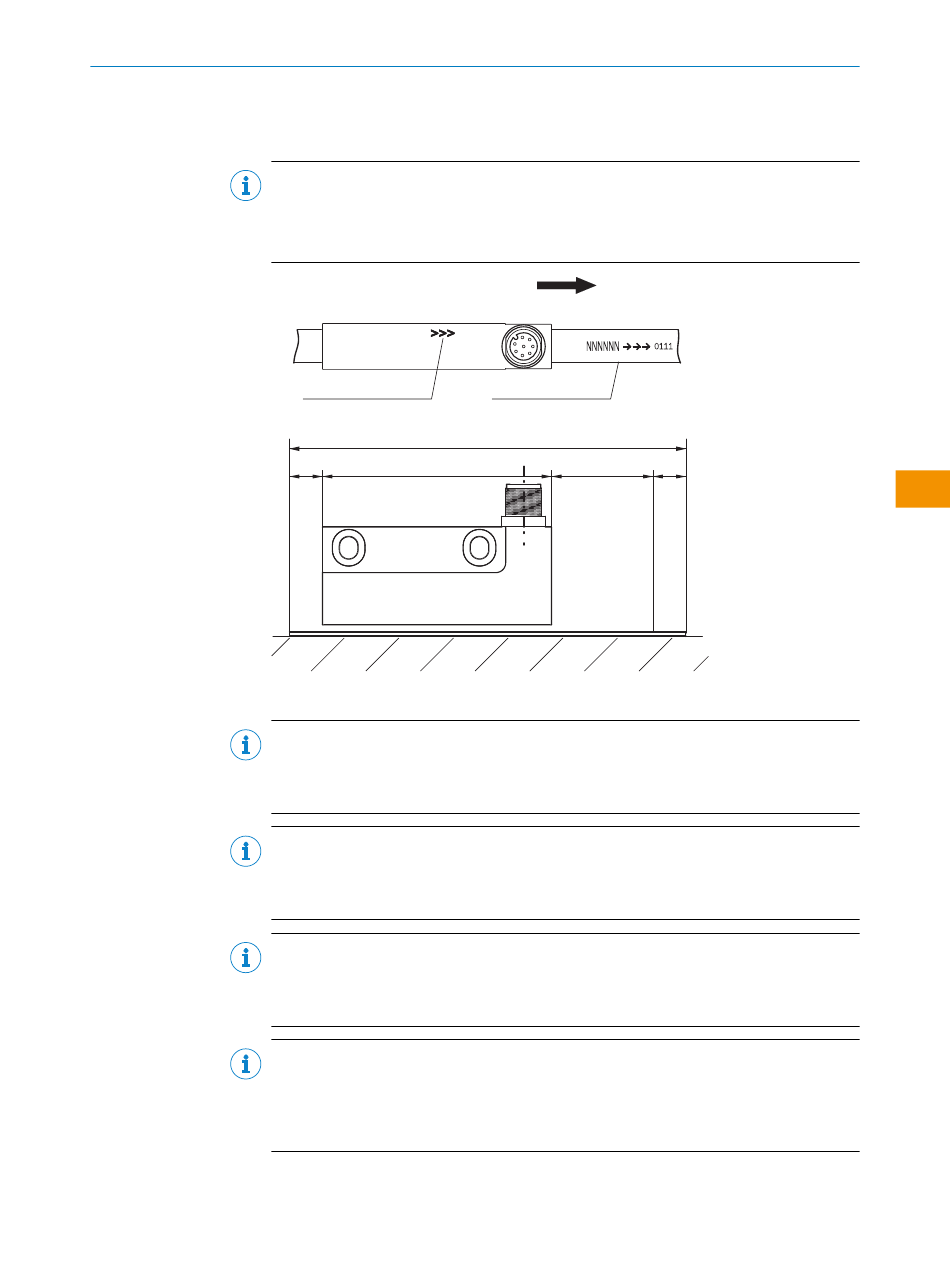

Abbildung 1: Montage Magnetband
HINWEIS
Die Montage muss plan zur Montagefläche bzw. der zu messenden Strecke erfolgen.
Welligkeiten verschlechtern immer die Messgenauigkeit. Es ist für ausreichenden
mechanischen Schutz zu sorgen (z. B. gegen Schläge und Vibration).
HINWEIS
Um optimale Verklebungen zu erreichen, müssen alle antiadhäsiven Fremdsubstanzen
(Öl, Fett, Staub, usw.) durch möglichst rückstandslos verdunstende Reinigungsmittel
entfernt werden. Als Reinigungsmittel eignen sich u. a. Ketone (Aceton) oder Alkohole.
HINWEIS
Die Klebeflächen müssen trocken sein und es ist mit höchstmöglichem Anpressdruck
zu verkleben. Die Verklebungstemperatur ist optimal zwischen 20 °C und 30 °C in
trockenen Räumen.
HINWEIS
Bei Verklebung langer Bänder sollte die Schutzfolie des Klebebandes über eine kurze
Teilstrecke abgezogen werden, um das Band zu fixieren. Daraufhin erfolgt das Ausrich‐
ten des Bandes. Nach der Ausrichtung kann über die restliche Länge die Schutzfolie,
unter gleichzeitigem Andruck des Bandes, seitlich herausgezogen werden.
Bedruckung auf Band
Messweg
5
