B E T R I E B S A N L E I T U N G | TTK70 SSI + Sin/Cos
Befestigungsfläche sorgfältig reinigen.
►
Am Magnetband die Schutzfolie des Klebebandes entfernen.
►
Magnetband unter Berücksichtigung der Verfahrrichtung aufkleben.
►
Magnetbandoberfläche sorgfältig reinigen.
►
Am Abdeckband die Schutzfolie des Klebebandes entfernen.
►
Abdeckband aufkleben (an beiden Enden leicht überlappen lassen).
►
Die überlappenden Enden des Abdeckbandes gegen Ablösen sichern.
►

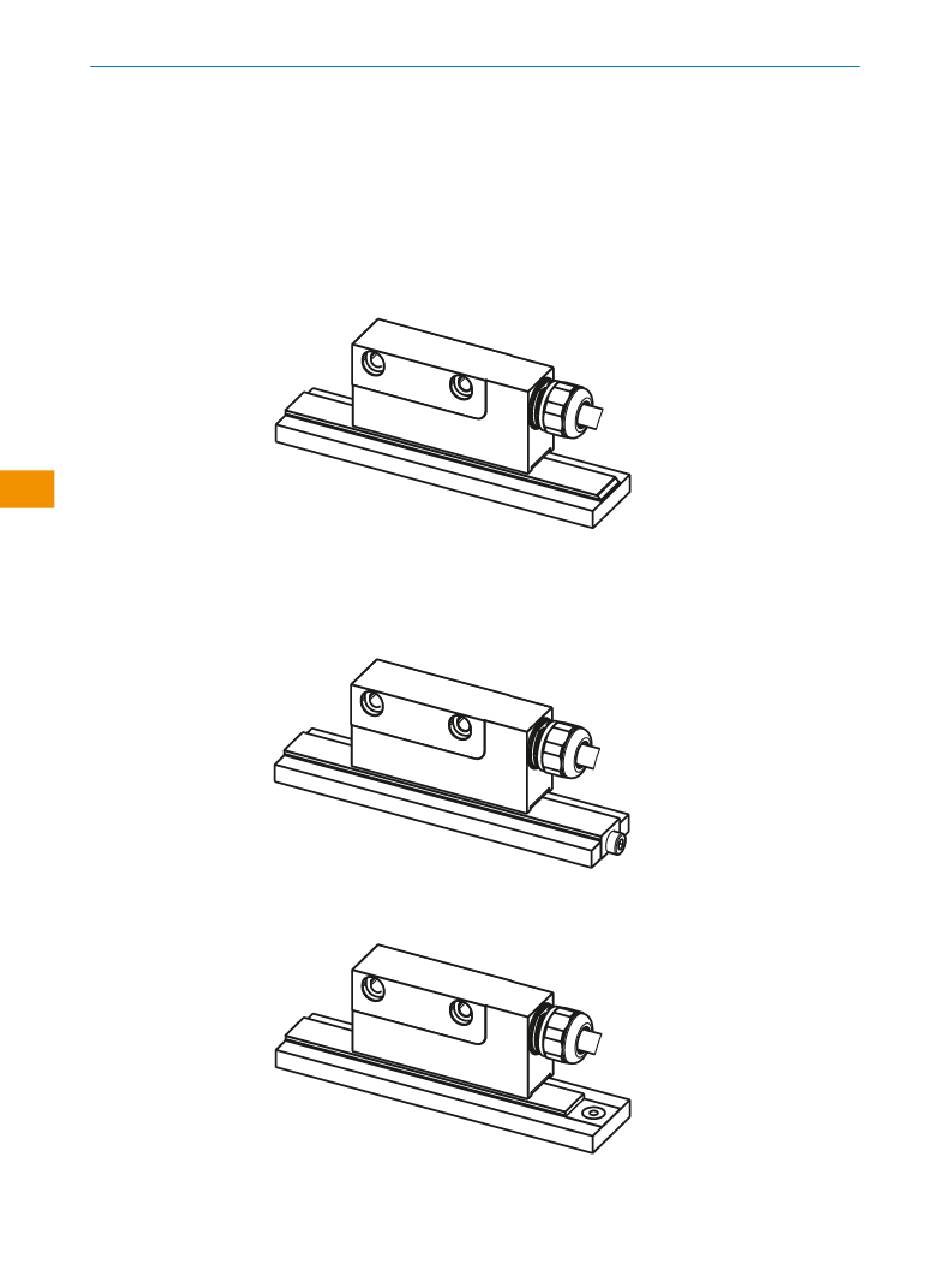

Abbildung 2: Montagebeispiel - Angeschrägtes Schutzband
Die einfache Montageart durch angeschrägtes Schutzband ist nur in sehr geschützter
Umgebung zu empfehlen.
Abbildung 3: Montagebeispiel - Magnetband, stirnseitig verschraubt
Abbildung 4: Montagebeispiel - Magnetband, flächig verschraubt
8013390/1PYA/2024-10-29 | SICK
Irrtümer und Änderungen vorbehalten
