Trejon Optimal M1650 STORM Betriebsanleitung Seite 8

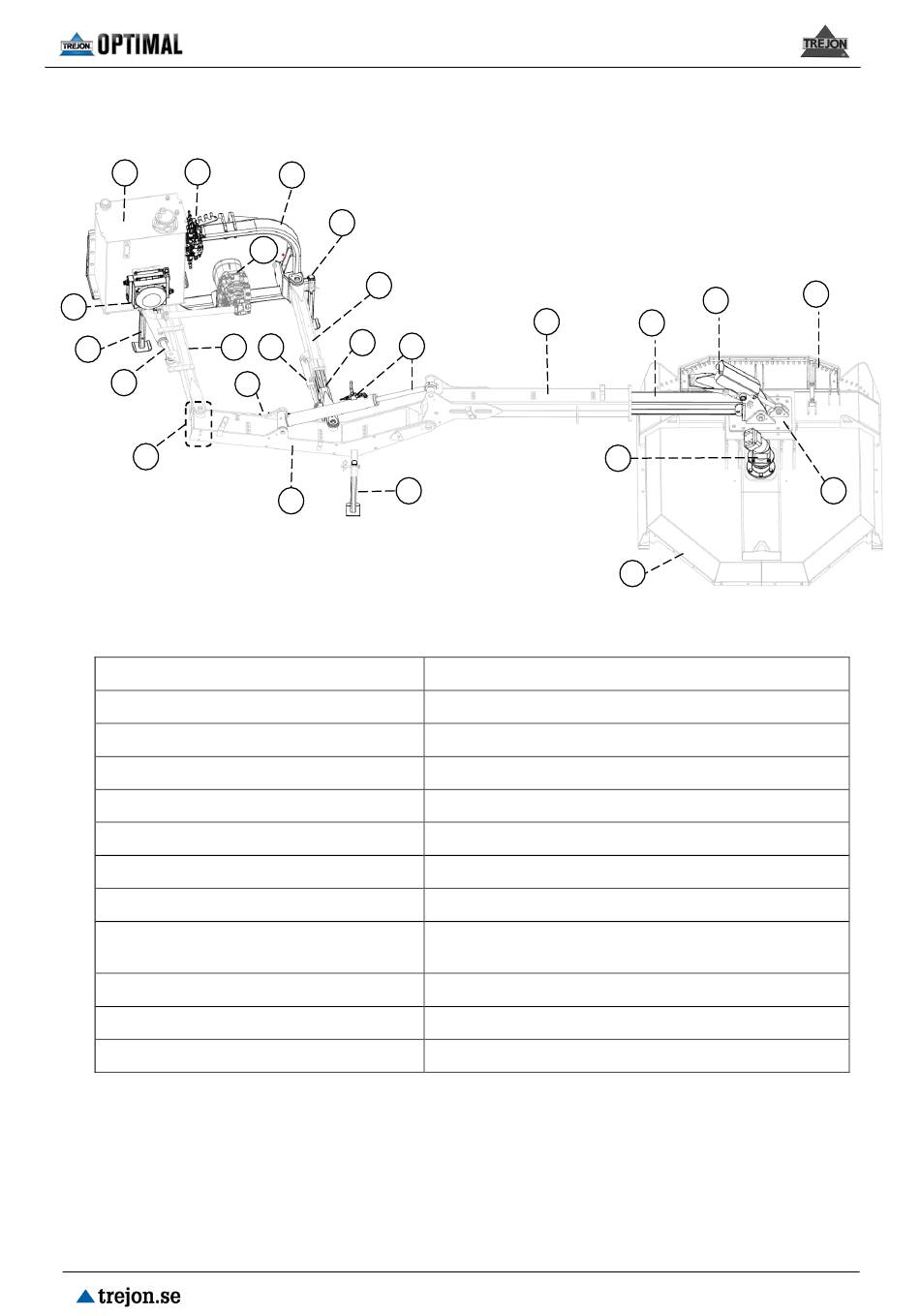

1.3 Ausführliche Beschreibung M1650 STORM
21
19
20
13
17
12
16
1. Mulchkopf mit Kettenvorhang
2. Hydraulikmotor
3. Serviceklappe
4. Schwenkgelenk
5. Schwenkzylinder
6. Teleskoparm Mulchkopf
7. Wipparm, Stange
8. Hubarm, Mulcherdeck
9. Hubzylinder (mit Hebel, der beim
Transport zugedreht wird)
10. Ventil Kollisionsschutz
11. Zylinder Kollisionsschutz
Kettenmulcher M1650 STORM (2405)
22
17
18
14
15
9
11
10
17
8
7
12. Schwenkzylinder
13. Schwenkarm links
14. Schwenkarm rechts
15. Teleskoparm Kollisionsschutz
16. Reflektoren (weiß, orange, rot)
17. Stützbeine (3)
18. Hydraulikpumpe und Getriebe
19. Hydrauliköltank
20. Ölkühler
21. Ventilpaket
22. Dreipunktrahmen
5
6
2
1
3
4
8
