3.4 Kalibrierung des ERGO-Joysticks
Alle Funktionen des Joysticks können individuell kalibriert werden: MIN- und MAX-Geschwindigkeit
sowie Rampe (Verzögerung). Diese Kalibrierungen lassen sich direkt vom Joystick aus
durchführen, ohne dass ein Computer erforderlich ist.
Die Maschine ist werksseitig kalibriert. Auf Wunsch lassen sich jedoch gemäß den nachfolgenden
Anweisungen auch individuelle Einstellungen vornehmen.
WARNUNG!
Stellen Sie vor der Kalibrierung sicher, dass sich keine Personen oder Tiere in der
Nähe aufhalten. Die Maschine kann sich beim Kalibriervorgang plötzlich und
schwer kontrollierbar bewegen.
Vor Aufnahme des Kalibriervorgangs muss das Hydrauliköl des Traktors auf Arbeitstemperatur
gebracht werden und 5–10 Minuten lang durch das Ventil zirkulieren. Dies erfolgt durch Aktivieren
der Hydraulikfunktion, die die rot markierte Schnellkupplung P mit Öl versorgt. Empfohlener
Durchfluss 40 l/min, siehe Abschnitt 3.2.1.
Link zum Video des Herstellers:
https://youtu.be/vQiOtPYi8KA
3.4.1 Einstellen der
Geschwindigkeiten
Start- und Höchstgeschwindigkeit für eine oder mehrere Richtungen
1. Bringen Sie den Hebel wie folgt in den Programmiermodus:
• Ausgangsstellung: Der Traktor läuft, der Durchfluss wird aktiviert und die Stromver-
sorgung des Hebels ist unterbrochen, d. h. der Not-Aus-Schalter ist eingedrückt.
• Halten Sie die Taste A mit der Einkerbung gedrückt, siehe Abb. 9.
• Aktivieren Sie die Stromversorgung, lösen Sie den Not-Aus-Schalter und warten Sie
5 Sekunden, bis die rote LED (R) am Joystick aufleuchtet.
• Lassen Sie die Taste A los. Jetzt befindet sich der Hebel im Programmiermodus
2. Anpassen von Start- und Höchstgeschwindigkeit
• Anpassen der
gewünschte Richtung, bis die gewünschte Startgeschwindigkeit erreicht ist.
• Bestätigen Sie die Geschwindigkeit, indem Sie bei beibehaltener Stellung kurz auf
Taste (A) drücken
• Bringen Sie den Hebel/die Rolle in die mittlere Stellung. Das Erreichen wird durch
Blinken der LED (R) bestätigt.
• Anpassen der
Richtung, in der Sie gerade die Startgeschwindigkeit eingestellt haben, bis die
gewünschte Höchstgeschwindigkeit erreicht ist.
• Bestätigen Sie die Geschwindigkeit, indem Sie bei beibehaltener Stellung kurz auf
Taste (A) drücken
• Bringen Sie den Hebel/die Rolle in die mittlere Stellung. Das Erreichen wird durch
Blinken der LED (R) bestätigt.
Falls jetzt zusätzliche Funktionen angepasst werden
•
• Start- und Höchstgeschwindigkeit für eine andere Richtung anpassen: wiederholen
Sie Punkt 2
• Beenden Sie den Programmiermodus: gehen Sie zu Punkt 3
3. Beenden des Programmiermodus:
• Halten Sie die Taste A mehrere Sekunden gedrückt, bis die LED-Anzeige blinkt, und
lassen Sie die Taste dann wieder los. Jetzt ist der Hebel einsatzbereit.
Kettenmulcher M1650 STORM (2405)
Startgeschwindigkeit: Bewegen Sie den Hebel/die Rolle in die
(max. 1 Sekunde).
Höchstgeschwindigkeit: Bewegen Sie den Hebel/die Rolle in die
(max. 1 Sekunde).
R
Die Bewegung läuft nun sanft aus.
sollen:
A

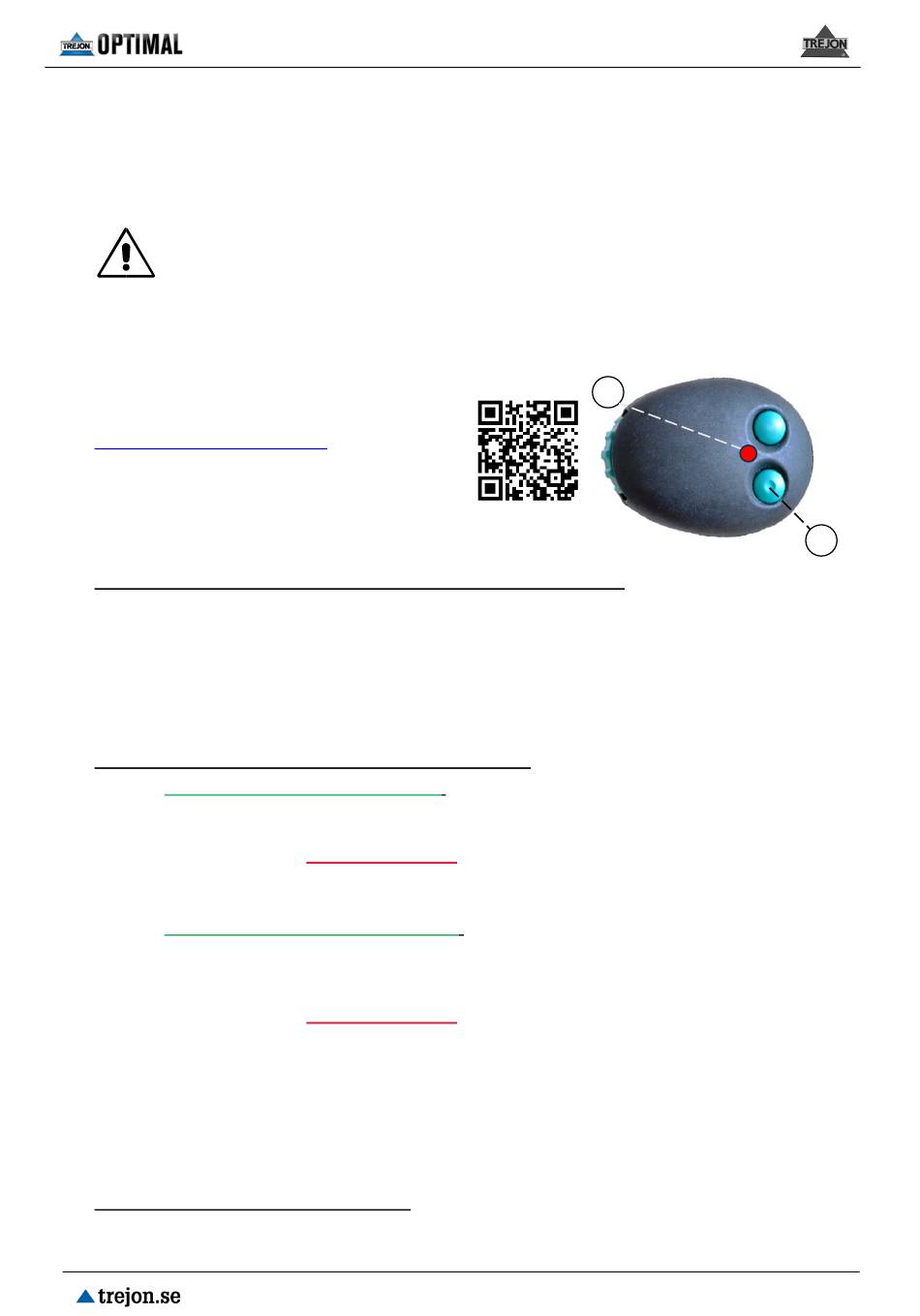

Abb. 9
