Kettenmulcher M1650 STORM (2405)
3.14 Ventil
Nachfolgend wird das proportionale Hydraulikventil gezeigt, das die Bewegungen der Maschine
steuert. Die Abschnittsnummern des Ventils werden ausgehend von der Seite des Druckeintritts I,
II, III, IV gezählt.
I: Seitenverschiebung
II: Hubarm
III: Teleskop
IV: Neigefunktion
Die Kennzeichnung der Verkabelung (JC) gibt an, wo die einzelnen Stecker am Ventilpaket sitzen
sollten.
Unter der Seitenabdeckung für den T-Anschluss befindet sich ein schwarzer Ablassstopfen (PL)
aus Kunststoff. Dieser Stopfen wird herausgedrückt, wenn der angeschlossene Rücklaufdruck für
den Rücklaufanschluss des Ventils zu hoch wird. Bei zu hohem Druck wird außerdem das Öl
herausgedrückt. In diesem Fall besteht ein hohes Risiko, dass die Magnetventile des Ventilpakets
(Thomasmagnete – TM) beschädigt werden. Hierauf wird KEINE Garantie gewährt
Das korrekte Anschließen der Hydraulik ist Abschnitt 3.2.1 zu entnehmen
Diese Art von Hydraulikventil erfordert eine hohe Reinheit des Hydrauliköls. Stellen Sie sicher,
dass das Hydrauliköl des Traktors gemäß den Serviceintervallen des Traktors gewechselt wird.
Unreines Hydrauliköl führt zu Fehlfunktionen beim Betrieb.
4
1 B C
TM
CO
P (in) T (out)
I
II III IV
PL
JK
JC
3 2 A D

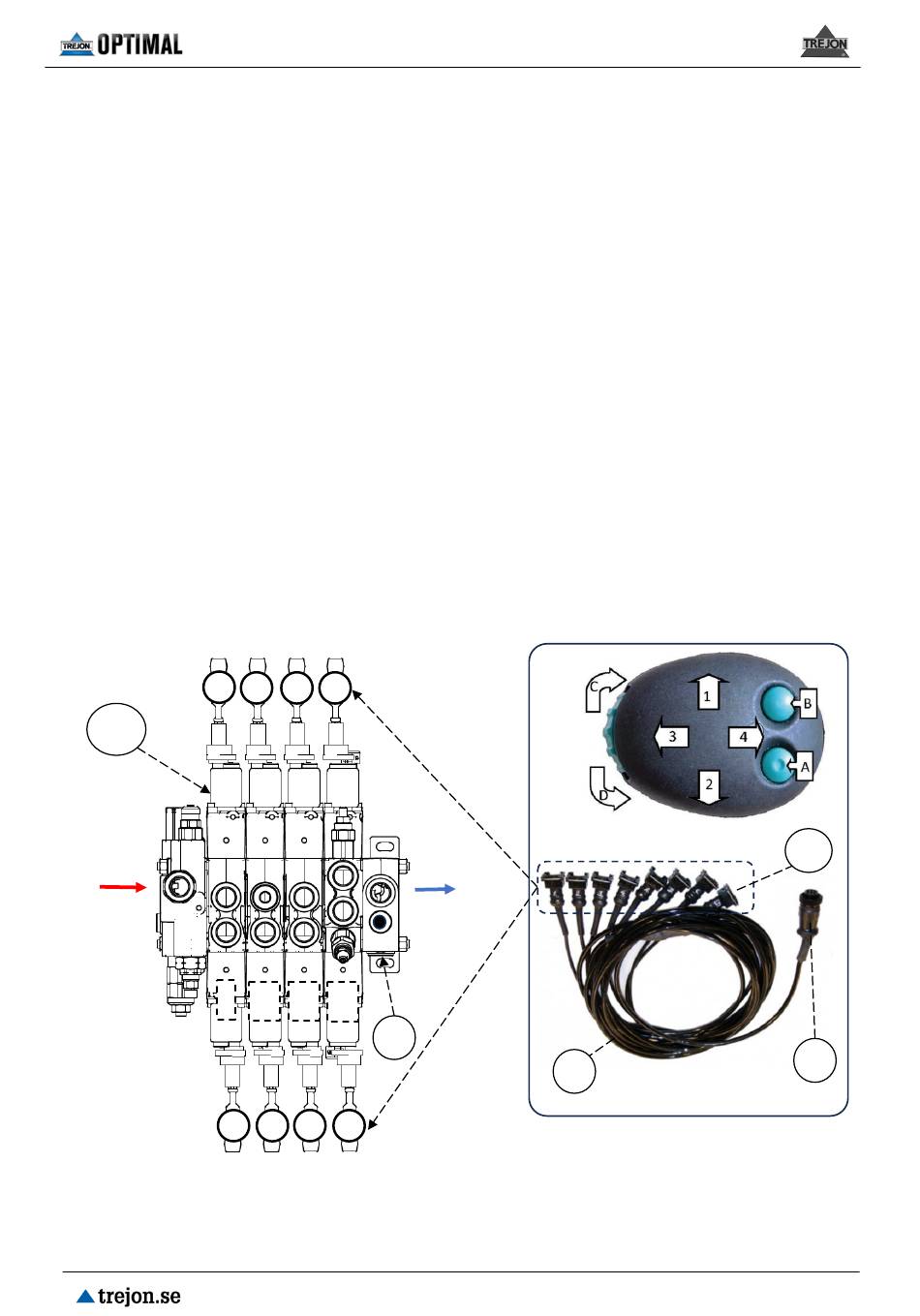

Abb. 25
