3.5 Anpassen der Länge der Zapfwelle
1. Die Zapfwelle zwischen Traktor und Maschine muss an die richtige Länge des Kundentraktors
angepasst werden. Befolgen Sie dabei die folgenden Anweisungen.
2. Ziehen Sie die Zapfwelle auseinander und befestigen Sie jeweils ein Teil an der Maschine und
am Traktor (stellen Sie sicher, dass der Verriegelungsbolzen der Welle ordnungsgemäß
schließt). Bringen Sie die Wellenhälften nebeneinander.
3. Achten Sie darauf, dass die Welle in der kürzesten Stellung nicht anschlägt (mindestens 50
mm Freiraum lassen).
4. Stellen Sie sicher, dass die Überlappung der Wellenhälften groß genug ist (mindestens
300 mm).
Andernfalls kürzen Sie die Zapfwelle.
5. Beachten Sie die Anleitung, die der Welle beiliegt (entgraten Sie ggf. die Schnittkante, damit
die Profilrohre beim Ausfahren nicht beschädigt werden). Die Überlappung sollte so groß wie
möglich sein.
6. Achten Sie besonders auf die Einhaltung der Mindest- und Höchstmaße für den Einsatz des
hydraulischen Oberlenkers, da diese schnell stark abweichen können.
7. Schmieren und montieren Sie die Gelenkwelle. Stellen Sie sicher, dass der
Verriegelungsbolzen der Welle ordnungsgemäß schließt.

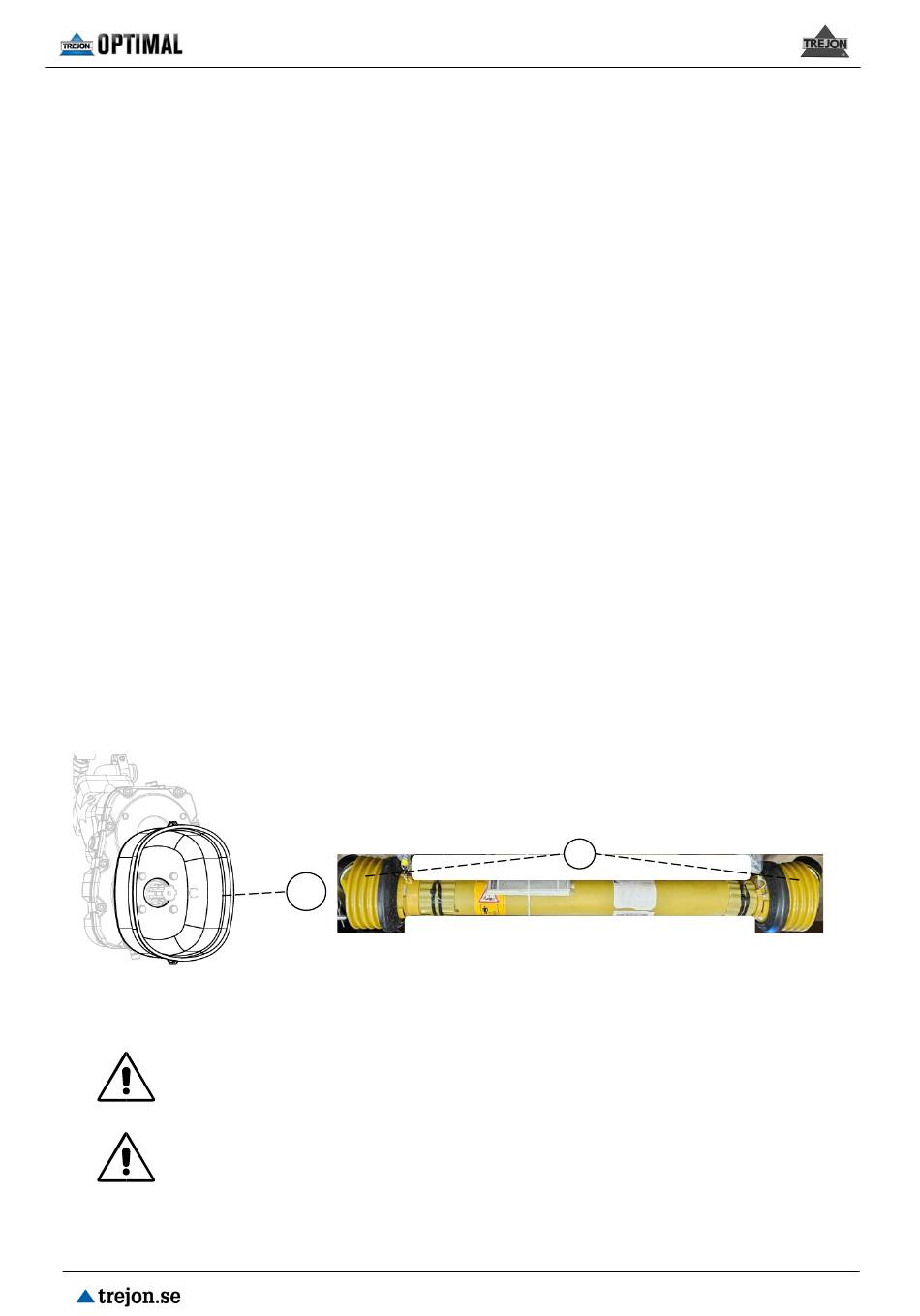

8. Befestigen Sie die Schutzvorrichtungen (PK) mit den Ketten an der Schutzvorrichtung (PC)
und am Schutzkorb des Traktors, damit sich diese nicht drehen. Kürzen Sie die Ketten ggf.,
damit sie sich nicht aufwickeln, siehe Abb. 11.
WARNUNG!
Wenn dies nicht eingehalten wird, besteht die Gefahr von Schäden an Maschine,
Zapfwelle und Traktor. Diese Schäden sind nicht von der Garantie abgedeckt.
WARNUNG!
Die Maschine darf bei Schäden an Zapfwelle (PK) oder Schutzvorrichtung (PC)
NICHT verwenden werden. Aufgrund der Verletzungsgefahr müssen beschädigte
Schutzvorrichtungen ausgetauscht werden.
Kettenmulcher M1650 STORM (2405)
PC
Abb. 11
PK
