Trejon Optimal M1650 STORM Betriebsanleitung Seite 31

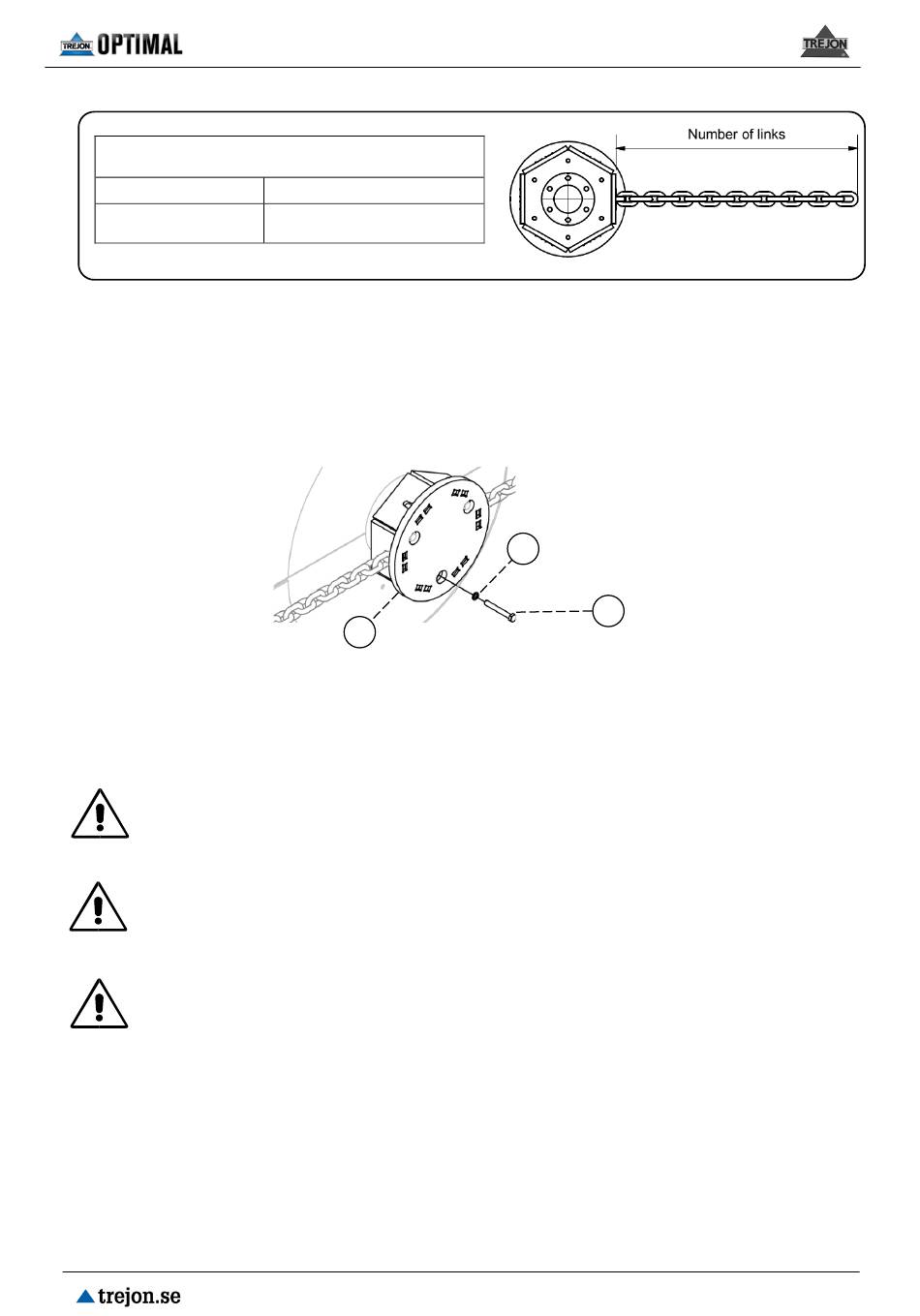

4. Passen Sie die richtige Anzahl von Kettengliedern außerhalb des Magazins an, siehe Abb. 17.
Anzahl der Glieder außerhalb des
Kettenmagazins
13-mm-Kette
17
5. Verschieben Sie die neuen Glieder so weit, bis die Ketten gleich lang sind oder tauschen Sie
die Ketten gegen neue aus – siehe Abschnitt 3.8.
6. Montieren Sie die Abdeckung (L) mit 3 neuen Nord-Lock-Unterlegscheiben (NL) Art.-Nr.
102840
7. Ziehen Sie die Schrauben (SK) mit einem Anzugsdrehmoment von 100 Nm an – siehe
Abb. 18.
8. Stellen Sie nach dem Einstellen der Ketten fest, dass diese nicht das Maschinengestell
berühren, dass sie also frei laufen.
HINWEIS!
Überprüfen Sie beim Einstellen bzw. Austauschen der Ketten den Zustand der im
Kettenmagazin enthaltenen Komponenten. Verschlissene und beschädigte
Komponenten sind gegen neue auszutauschen.
Die Ketten müssen dieselbe Länge aufweisen. Ersetzen Sie die Ketten, sobald keine
Ersatzglieder mehr im Magazin vorhanden sind. Verwenden Sie nur vom Hersteller
zugelassene Ketten.
WARNUNG!
Montieren Sie bereits benutzte Nord-Lock-Unterlegscheiben kein zweites Mal!
Verwenden Sie immer neue Nord-Lock-Unterlegscheiben – Art.-Nr. 102840.
Kettenmulcher M1650 STORM (2405)
10-mm-Kette
22
Abb. 17
L
Abb. 18
NL
SK
31
