3.10 Montage des Messersatzes
Zum Mähen von Grünflächen kann die Maschine mit einem optionalen Messersatz ausgerüstet
werden, Art.-Nr. 320347. Dieser dient zum Mähen von garantiert steinfreien Flächen.
Der Messersatz wird wie folgt montiert:
• Demontieren Sie die Abdeckung (L) am Mulchkopf und entfernen Sie die Ketten (KJ).
Nehmen Sie auch das Kettenmagazin (KM) ab – siehe Abschnitt 3.9 und Abb. 15.
• Montieren Sie zunächst den Adapterflansch (AF) am Nutflansch (S). Verwenden Sie dafür
6 MC6S12x60-Schrauben (F1) und M12-Nyloc-Muttern (F2) – siehe Abb. 19.
Montieren Sie anschließend den Messerhalter (KF) am Adapterflansch (AF). Verwenden
•
Sie dafür 4 M6S20x60-Schrauben (G1) und M20-Nyloc-Muttern (G2) – siehe Abb. 19.
L2
KN
Messerwechsel:
Sind die Messer (KN) mit Art.-Nr. 46722 oder das Einschraubteil (L3) mit Art.-Nr. 46723 so weit
verschlissen, dass sich das Mulchresultat verschlechtert, müssen sie ersetzt werden. Fehlende
Messer sind umgehend zu ersetzen.
Ziehen Sie alle Befestigungsschrauben M6S 20x70 (L1) und alle M20-Nyloc-Muttern (L2) an –
siehe Abb. 19.
Stellen Sie sicher, dass die Befestigungsschrauben der Messer (L1) und die Muttern (L3) fest
angezogen sind.
WARNUNG!
Der Messersatz darf nur auf vollkommen steinfreien Flächen verwendet werden.
HINWEIS!
Überprüfen Sie beim Messerwechsel den Zustand der Messerhalterkomponenten.
Verschlissene und beschädigte Komponenten sind gegen neue auszutauschen.
Verwenden Sie ausschließlich vom Hersteller zugelassene Originalmesser. Art.-Nr. 46722.
Kettenmulcher M1650 STORM (2405)
S
G2
AF
L3
G1
L1

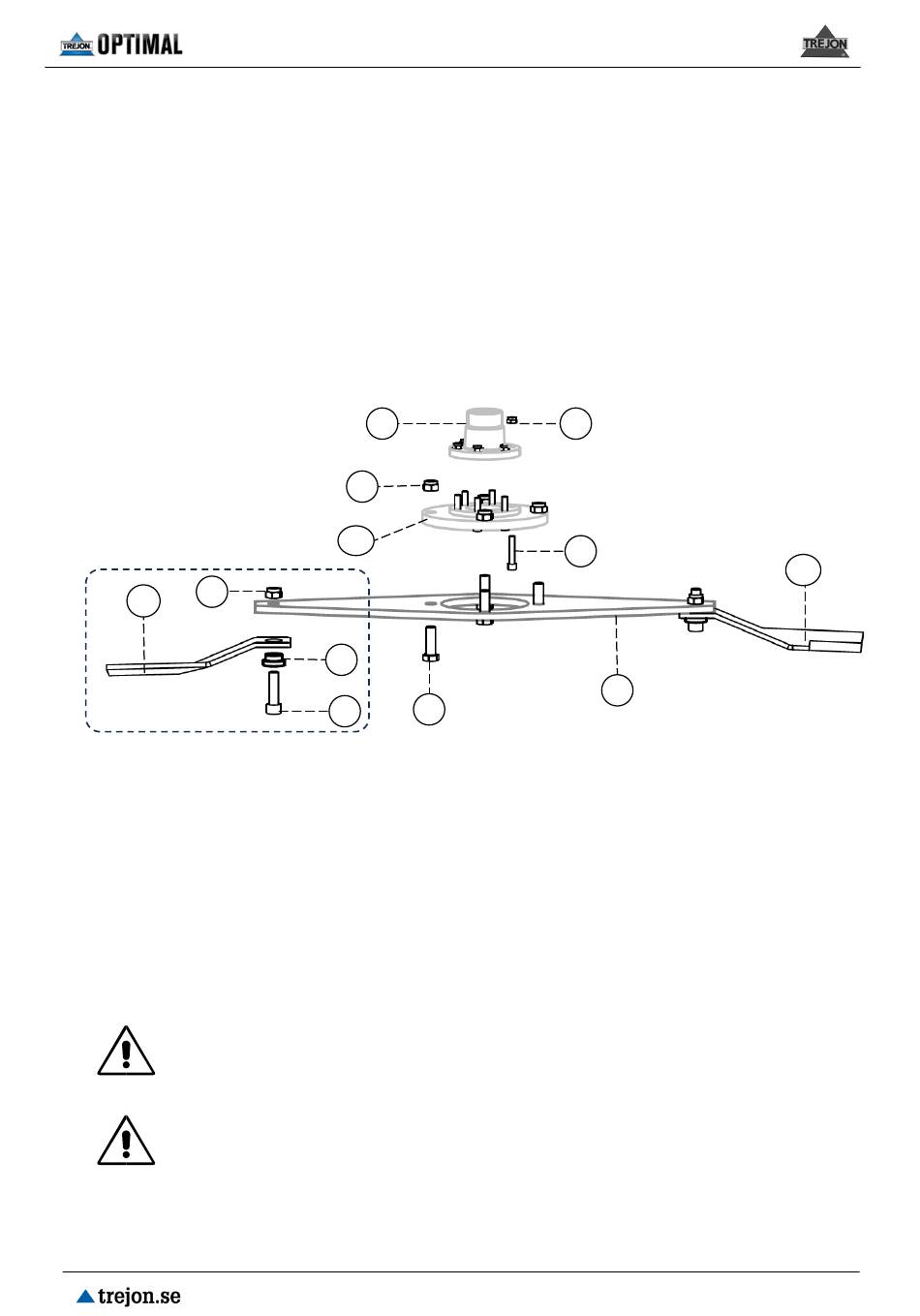

Abb. 19
F2
F1
KF
KN
