3.9 Einstellung und Austausch der Ketten am Mulchkopf

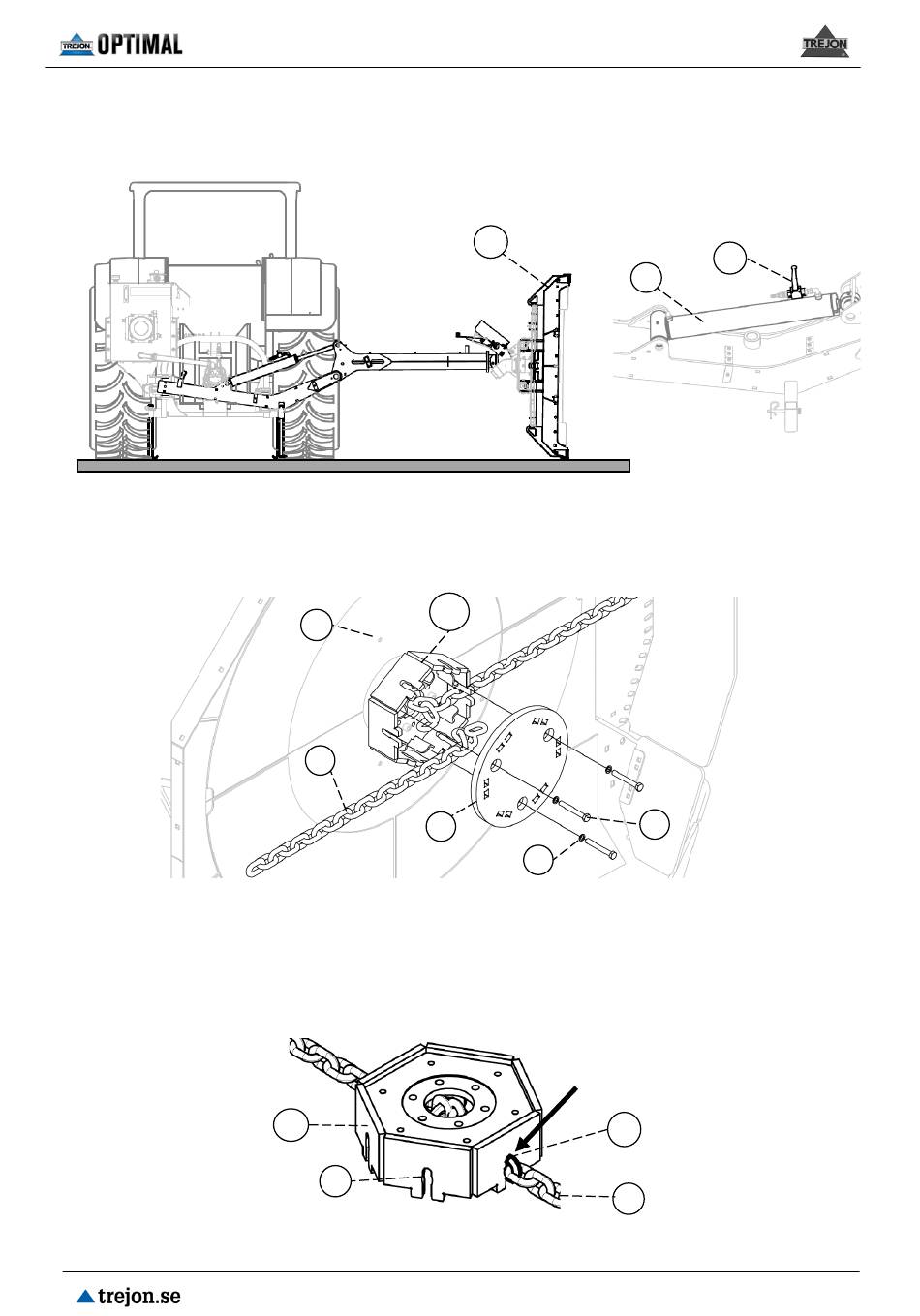

Stellen Sie den Mulchkopf (CH) in die senkrechte Position (siehe Abb.14) und drehen Sie den
Hebel (BV) am Hubzylinder (LC) zu. Stellen Sie sicher, dass die Maschine nicht herunterfallen
kann. Halten Sie den Traktor an und ziehen Sie die Feststellbremse an.
1. Lösen Sie die 3 M12-Schrauben (SK) mit Schlüsselweite 19 mm und die Unterlegscheiben
(NL) zur Befestigung der Abdeckung (L). Sperren Sie ggf. die Drehfunktion. Hierfür fixieren Sie
die Kette (KJ), indem Sie den Schraubendreher oder ein Rohr in eine der Öffnungen (H)
stecken – siehe Abb. 15.
2. Heben Sie die Abdeckung (L) des Kettenmagazins (KM) an. Falls Sie festsitzt, klopfen Sie mit
einem Hammer auf die Rückseite.
3. Heben Sie die Kette (KJ) aus dem Langloch (LH) am Kettenmagazin (KM) heraus. Bei
Nutzung der Maschine ist es normal, dass an der Spur für die Kette (LH) Verschleiß auftritt
(siehe Pfeil in Abb. 16). In diesem Fall kann zum Lösen des Kettenglieds (KJ) ein Hammer
erforderlich sein. Entfernen Sie evtl. entstandene Grate.
