Kettenmulcher M1650 STORM (2405)
3.2.2 Anschließen der Joystick-Verkabelung
Schließen Sie den 3-poligen Stecker (K) an den entsprechenden Anschluss am Traktor an. Der
Anschluss muss mit einer Sicherung mit mindestens 15 A gesichert sein und bei einer Belastung
von 15 A 12 V liefern können. Hierbei ist unbedingt auf die korrekte Polarität zu achten. (31)
Masse, (15/30) 12 V.

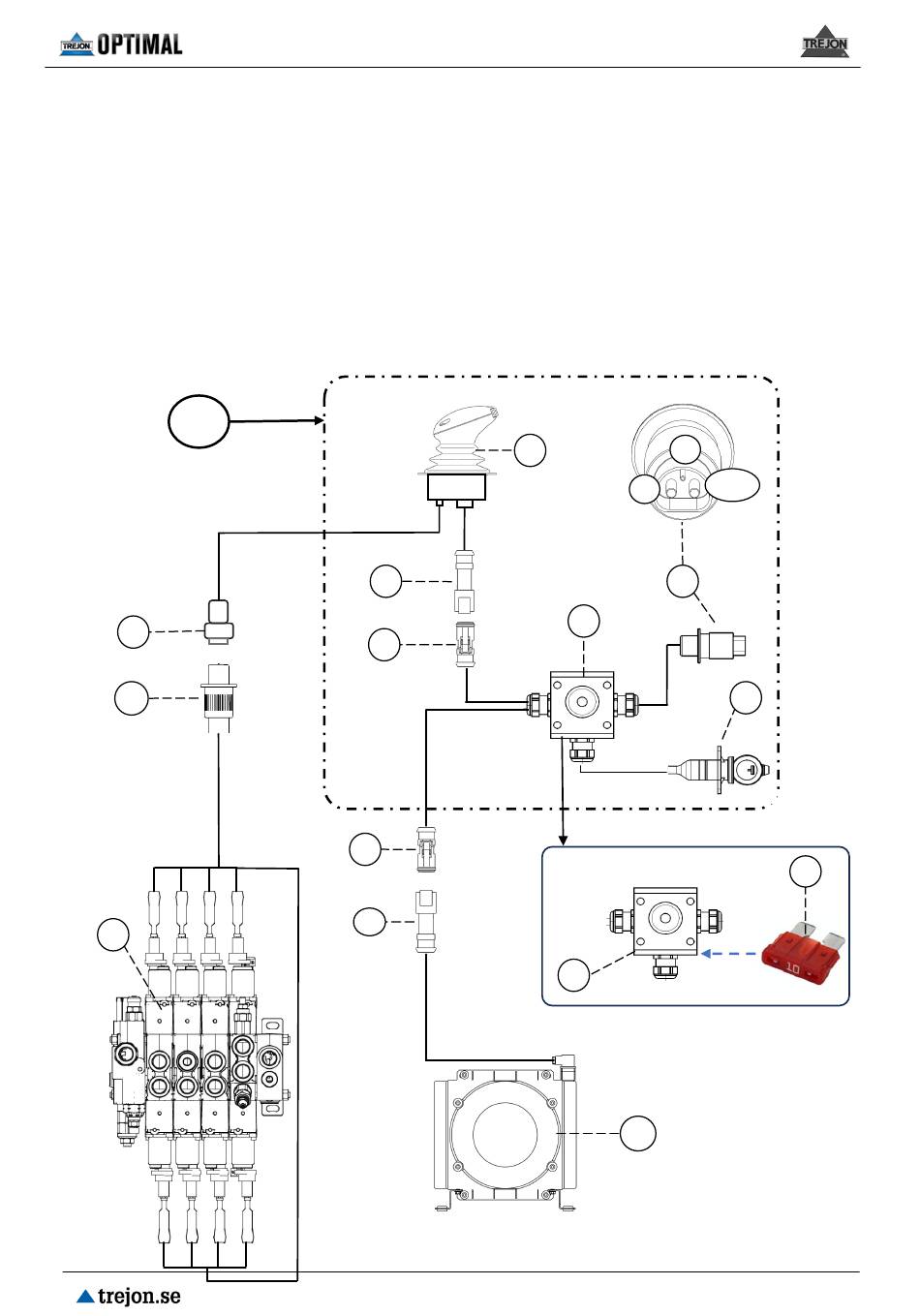

Schaltplan siehe Abbildung unten. Die Linie (Q) steht für die Kabine des Traktors. Verbinden Sie
Anschluss (VC) mit Joystick-Anschluss (J2) und Joystick-Anschluss (J1) mit Anschluss (D1).
Verbinden Sie Anschluss (D2) mit Anschluss (C) vom Ölkühler (OC). Die Anschlüsse (D1) und
(D2) sind gleichrangig.
Mit dem Not-Aus-Schalter (N) wird die Stromversorgung der Maschine unterbrochen. Im gelben
Kasten des Not-Aus-Schalters (N) befindet sich eine 10-A-Sicherung (F). Anschluss (X) wird bei
dieser Maschine nicht genutzt.
