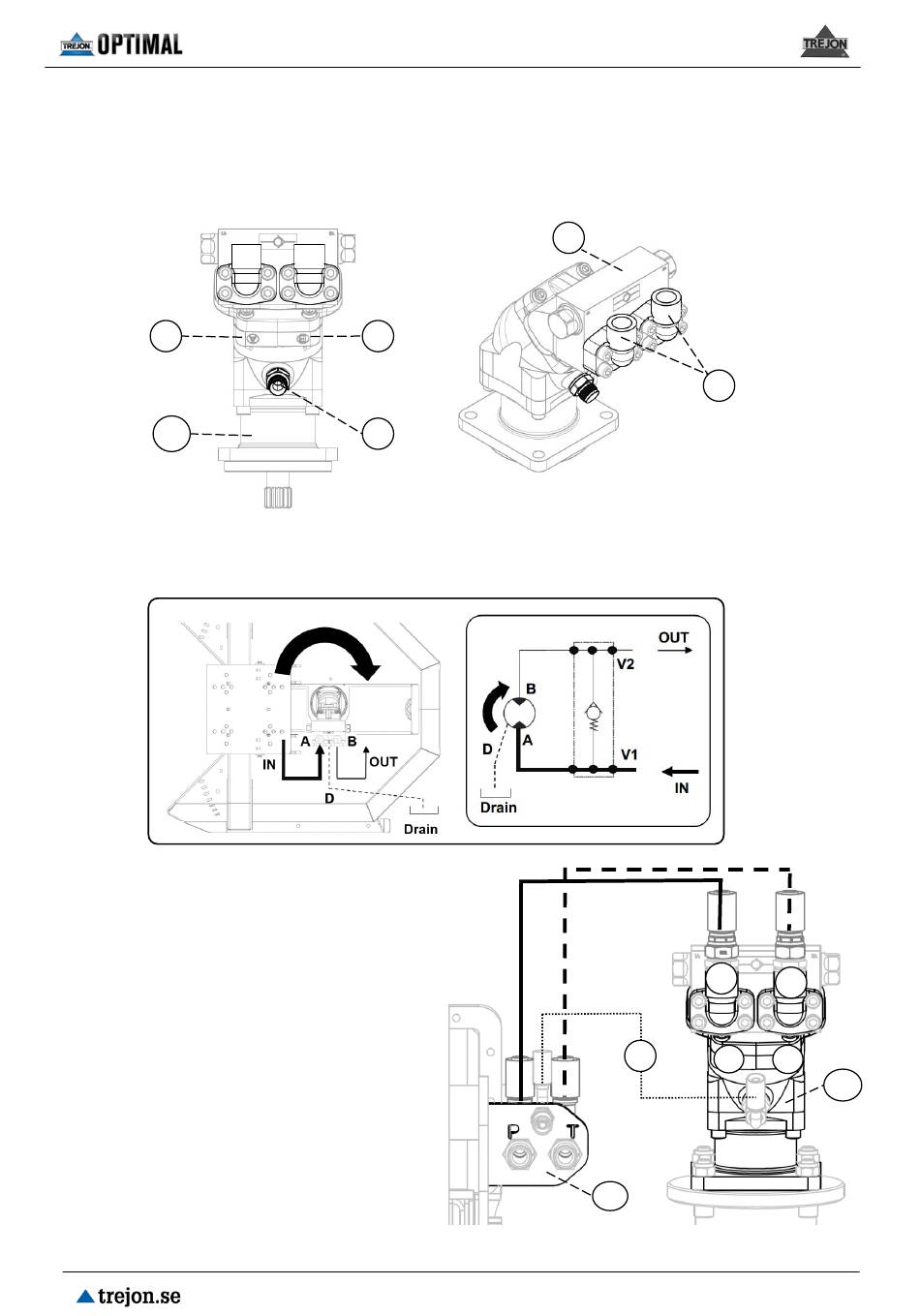

3.16 Hydraulikmotor – Mulchkopf
Der Hydraulikmotor (HM) hat einen Montageflansch gemäß SAE C. Der Hydraulikmotor hat zwei
Anschlüsse mit den Kennzeichnungen (A) und (B). Am Motor befinden sich ein Antikavitations-
ventil (AUS) und 2 G3/4"-Flansche (F) gemäß SAE J518-3/4 6000 psi und ein UNF 7/8-14 für
einen G1/2-Ablassadapter (D) – siehe Abb. 27.
A
HM
3.17 Hydraulikplan – Mulchkopf
Schlauchführung zwischen
Schnittstellenplatten (GP) und
Hydraulikmotor (HM) – siehe Abb. 29.
A = Druck (P) IN
•
B = Rücklauf (T) OUT
•
D = Ablass
•
Kettenmulcher M1650 STORM (2405)
B
D
Abb. 27
Abb. 28
AV
F
P
D
A
GP
Abb. 29
T
B
HM
37
