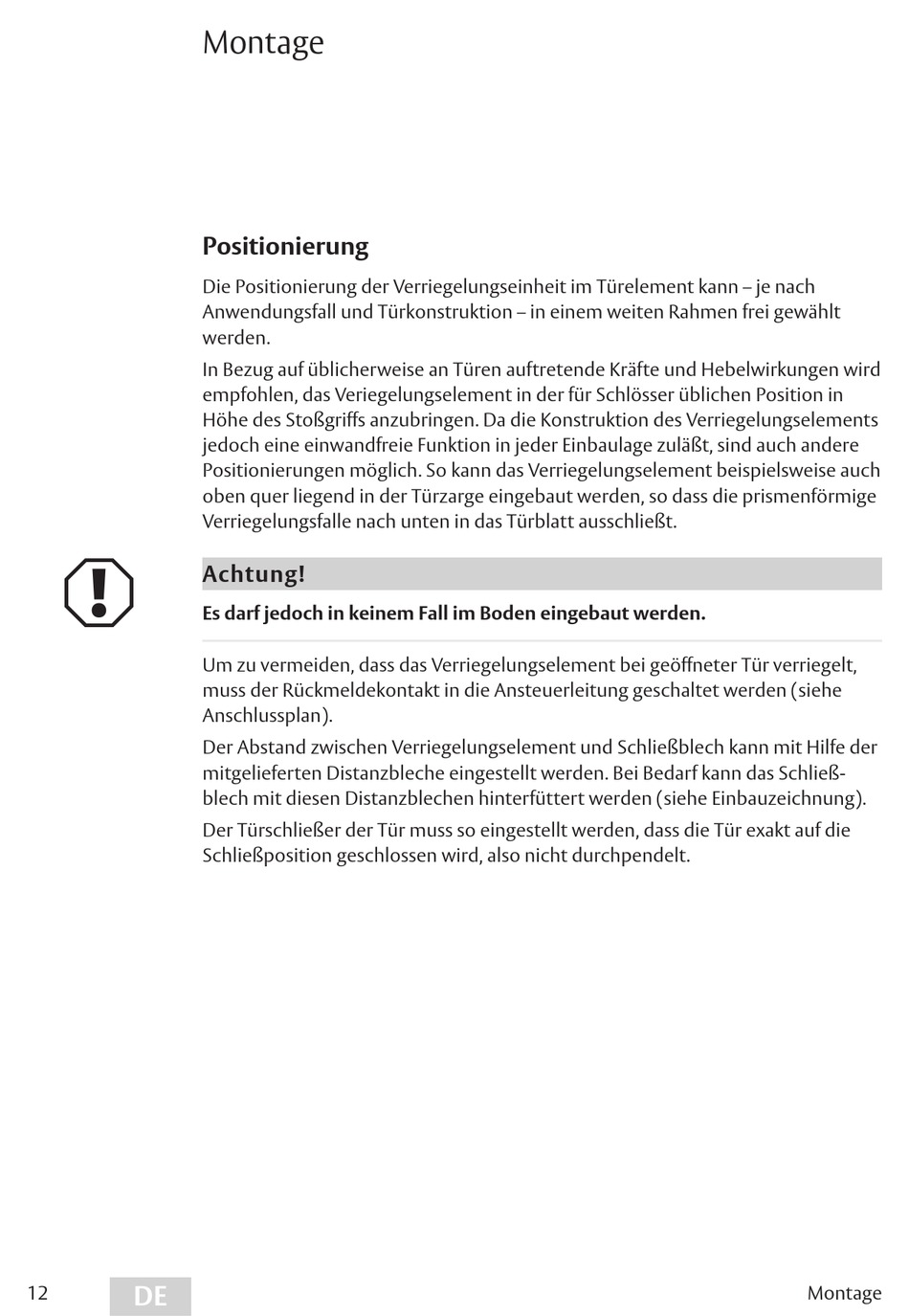

Montage
Positionierung
Die Positionierung der Verriegelungseinheit im Türelement kann – je nach
Anwendungsfall und Türkonstruktion – in einem weiten Rahmen frei gewählt
werden.
In Bezug auf üblicherweise an Türen auftretende Kräfte und Hebelwirkungen wird
empfohlen, das Veriegelungselement in der für Schlösser üblichen Position in
Höhe des Stoßgriffs anzubringen. Da die Konstruktion des Verriegelungselements
jedoch eine einwandfreie Funktion in jeder Einbaulage zuläßt, sind auch andere
Positionierungen möglich. So kann das Verriegelungselement beispielsweise auch
oben quer liegend in der Türzarge eingebaut werden, so dass die prismenförmige
Verriegelungsfalle nach unten in das Türblatt ausschließt.
A
Achtung!
Es darf jedoch in keinem Fall im Boden eingebaut werden.
Um zu vermeiden, dass das Verriegelungselement bei geöffneter Tür verriegelt,
muss der Rückmeldekontakt in die Ansteuerleitung geschaltet werden (siehe
Anschlussplan).
Der Abstand zwischen Verriegelungselement und Schließblech kann mit Hilfe der
mitgelieferten Distanzbleche eingestellt werden. Bei Bedarf kann das Schließ-
blech mit diesen Distanzblechen hinterfüttert werden (siehe Einbauzeichnung).
Der Türschließer der Tür muss so eingestellt werden, dass die Tür exakt auf die
Schließposition geschlossen wird, also nicht durchpendelt.
