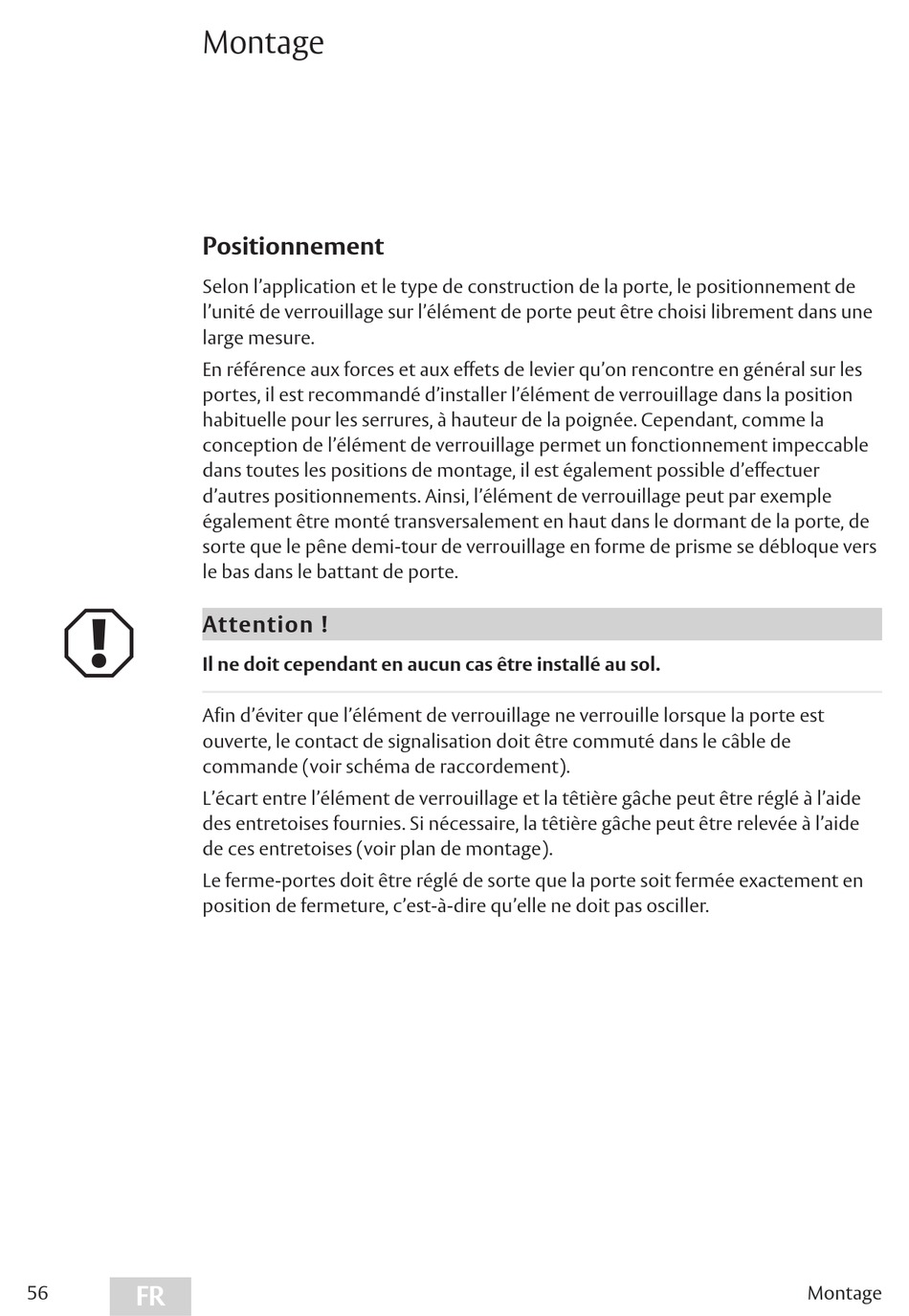

Montage
Positionnement
Selon l'application et le type de construction de la porte, le positionnement de
l'unité de verrouillage sur l'élément de porte peut être choisi librement dans une
large mesure.
En référence aux forces et aux effets de levier qu'on rencontre en général sur les
portes, il est recommandé d'installer l'élément de verrouillage dans la position
habituelle pour les serrures, à hauteur de la poignée. Cependant, comme la
conception de l'élément de verrouillage permet un fonctionnement impeccable
dans toutes les positions de montage, il est également possible d'effectuer
d'autres positionnements. Ainsi, l'élément de verrouillage peut par exemple
également être monté transversalement en haut dans le dormant de la porte, de
sorte que le pêne demi-tour de verrouillage en forme de prisme se débloque vers
le bas dans le battant de porte.
A
Attention !
Il ne doit cependant en aucun cas être installé au sol.
Afin d'éviter que l'élément de verrouillage ne verrouille lorsque la porte est
ouverte, le contact de signalisation doit être commuté dans le câble de
commande (voir schéma de raccordement).
L'écart entre l'élément de verrouillage et la têtière gâche peut être réglé à l'aide
des entretoises fournies. Si nécessaire, la têtière gâche peut être relevée à l'aide
de ces entretoises (voir plan de montage).
Le ferme-portes doit être réglé de sorte que la porte soit fermée exactement en
position de fermeture, c'est-à-dire qu'elle ne doit pas osciller.
FR
56 Montage
